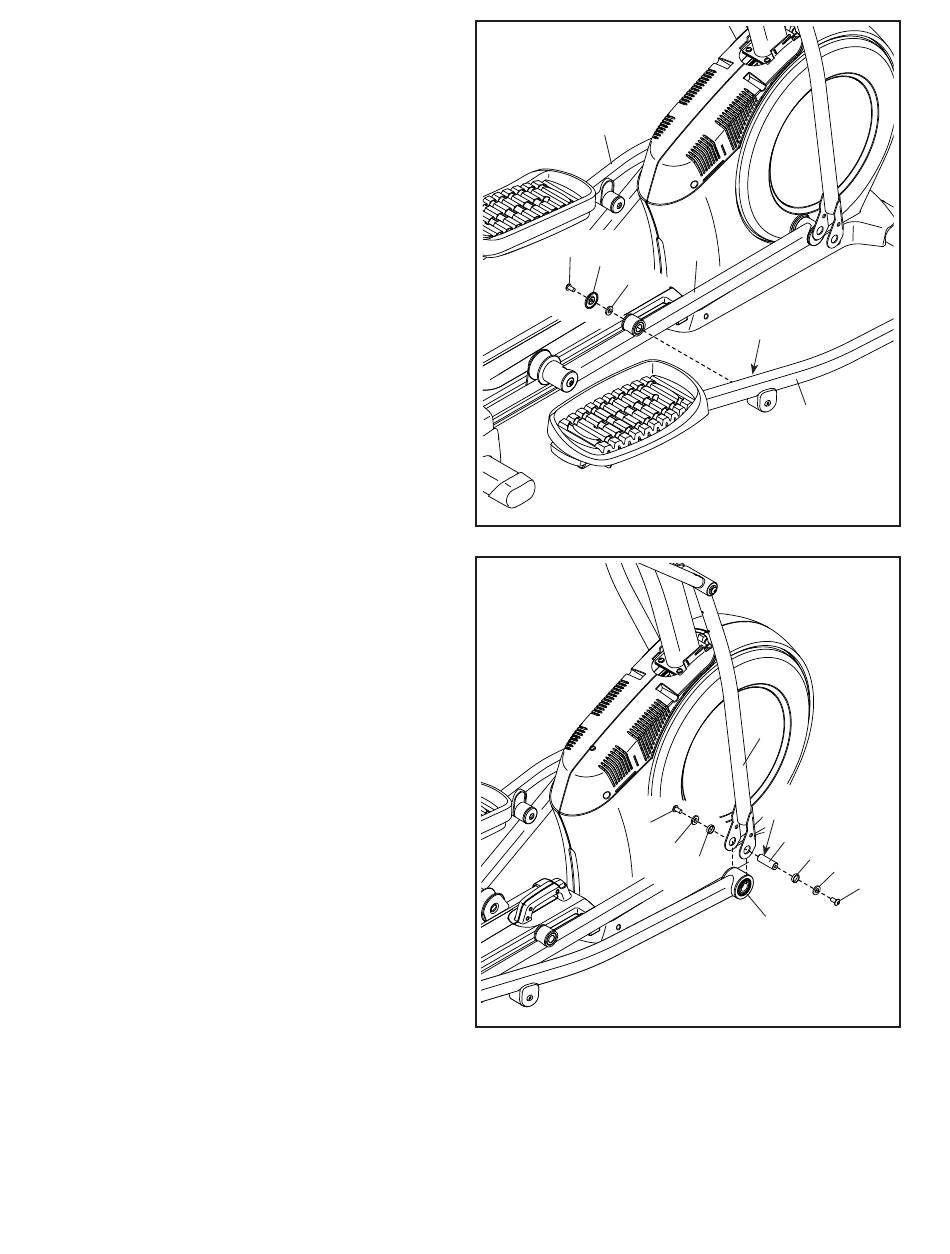

11. Orientez le Bras de la Pédale Droite (58) comme
sur le schéma.
Appliquez du lubrifiant sur l'essieu du Bras de la
Pédale Droite (58).
Attachez le Bras de la Pédale Droite (58) sur le
Bras du Rouleau Droit (59) à l'aide d'une Vis à
Épaulement M8 x 14mm (79), un Petit Embout
de l'Essieu (55) et une Rondelle M8 (97).
Répétez cette étape avec le Bras de la Pédale
Gauche (44).
12. Appliquez un peu de lubrifiant sur l'un des
Essieux du Bras de la Pédale (64).
Ensuite, glissez une Rondelle M8 (97) et une
Bague d'Espacement de l'Essieu (77) sur une
Vis M8 x 13mm (82), puis vissez la Vis de
quelques tours dans l'Essieu du Bras de la
Pédale (64).
Pendant qu'une autre personne tient l'extrémité
avant du Bras de la Pédale Droite (58) à l'inté-
rieur du support de la Jambe PSC Droite (60),
enfoncez l'Essieu du Bras de la Pédale (64)
dans les deux pièces.
Ensuite, glissez une Rondelle M8 (97) et une
Bague d'Espacement de l'Essieu (77) sur une
autre Vis M8 x 13mm (82), puis vissez la Vis
de quelques tours dans l'Essieu du Bras de la
Pédale (64). Ensuite, serrez les deux Vis en
même temps.
Répétez cette étape de l'autre côté de
l'elliptique.
11
44
79
55
97
12
82
12
59
Lubrifiant
58
60
Lubrifiant
64
97
77
77
58
97
82
