4.
INStRUCtIONS d'INStAllAtION

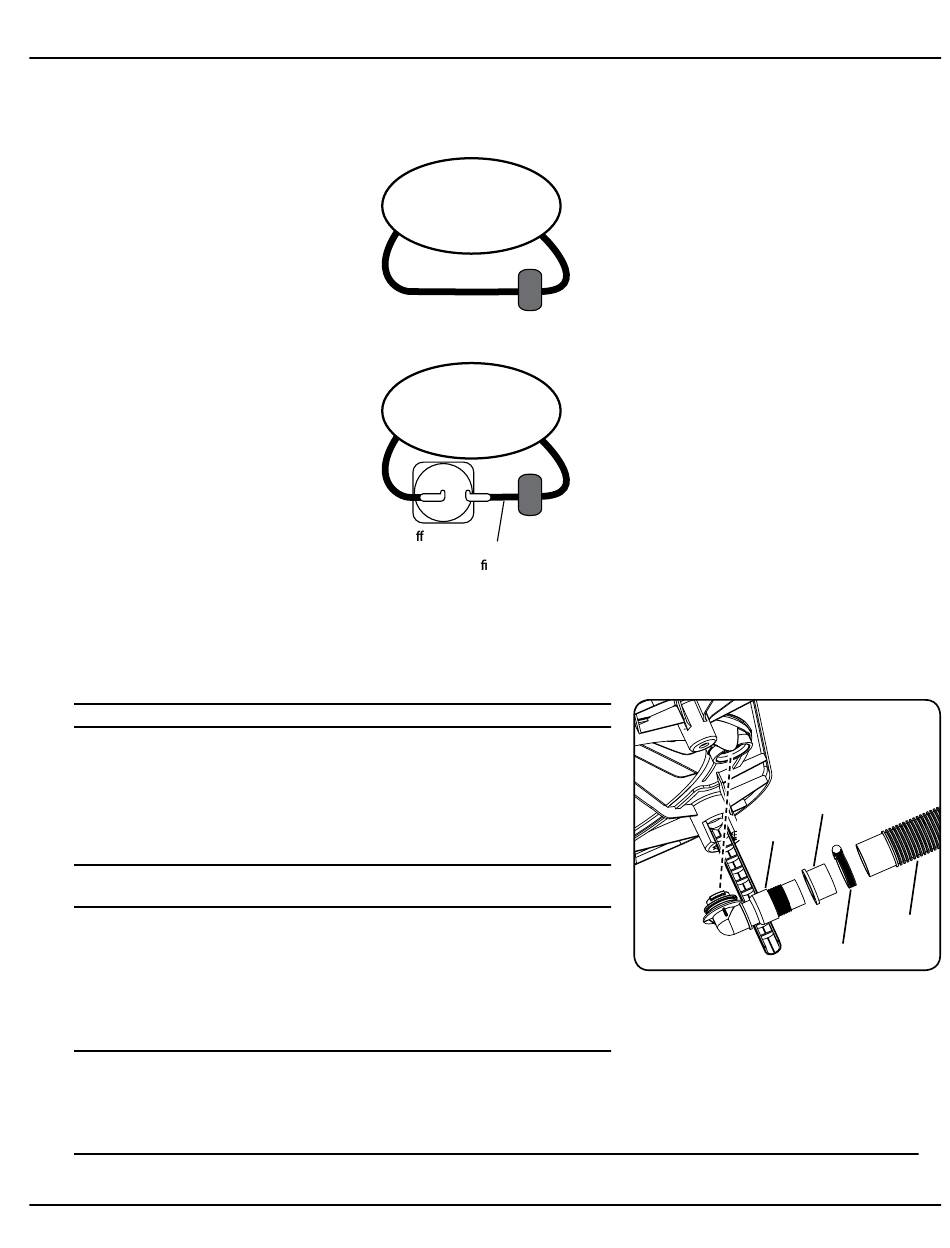

Disposition du chauffe-piscine, du filtre et de la piscine
Les dispositions de systèmes ci-dessous vous aideront à installer le(s) chauffe-piscine(s) solaire(s) pour votre piscine hors sol .
AVANT D'INSTALLER LE CHAUFFE-PISCINE SOLAIRE
APRÈS AVOIR INSTALLÉ LE CHAUFFE-PISCINE SOLAIRE
Raccordements du chauffe-piscine et de la piscine
Ces instructions sont fournies en supposant que la piscine et le système de filtrage sont déjà
assemblés et qu'il y a un tuyau fixé au retour de la piscine (admission d'eau de la piscine) .
Placez le chauffe-piscine dans un endroit où il sera le plus exposé au soleil et à au moins
10 pieds de la piscine .
NOTE : Les connecteurs de tuyaux peuvent être préinstallés.
1) Raccordement du chauffe-piscine et de la pompe du filtre
a) Fermez la pompe du filtre .
b) Bloquez l'écoulement d'eau à l'admission de retour de la piscine et à la sortie de la
pompe du filtre pour empêcher l'eau de s'écouler dans les tuyaux .
c) Défaites le tuyau de retour de la piscine de votre système de filtrage et mettez-le de
côté .
NOTE : Si vous utilisez un filtre Bestways®, enlevez
l'adaptateur de tuyau de l'orifice du filtre également.
d) Trouvez le raccord de tuyau latéral et insérez-le dans l'ouverture de raccordement de
tuyau latéral; il est conçu de manière à s'adapter d'une seule manière; et tournez-le
dans le sens contraire des aiguilles d'une montre pour le verrouiller en place . Il tournera
environ ¼ de tour pour se verrouiller complètement en place .
e) Trouvez le tuyau de filtre long et fixez-le entre la pompe (l'orifice auquel le tuyau de retour
de la piscine était raccordé précédemment) et le connecteur de tuyau latéral à l'aide des
colliers de serrage inclus .
NOTE : dépendamment de la taille de votre tuyau, vous pourriez devoir
utiliser un réducteur 1 ¼ po à 1 ½ po. Insérez le réducteur à l'intérieur du
tuyau de filtre long et fixez-le à l'aide d'un collier de serrage. Appliquez un
peu de lubrifiant à base de silicone à l'extérieur du raccord de tuyau latéral
pour faciliter l'ajustement (voir l'illustration 1).
GARDEZ CES INSTRUCTIONS
PISCINE
PISCINE
Tuyau de retour
Tuyau de retour
de piscine
de piscine
PISCINE
PISCINE
Tuyau de retour
Tuyau de retour
de piscine
de piscine
Chau e-piscine
Chau e-piscine
solaire
solaire
PISCINE
PISCINE
Tuyau de retour
Tuyau de retour
de piscine
de piscine
Chau e-piscine
Chau e-piscine
Chau e-piscine
Chau e-piscine
solaire
solaire
solaire
solaire
Tuyau d'écumoire
Tuyau d'écumoire
Filtre/pompe
Filtre/pompe
Tuyau d'écumoire
Tuyau d'écumoire
Filtre/pompe
Filtre/pompe
Tuyau de
Tuyau de
ltre long
ltre long
Tuyau d'écumoire
Tuyau d'écumoire
Filtre/pompe
Filtre/pompe
6
NOTE : Non montré à l'échelle
Réducteur
(au besoin)
Raccordement
du tuyau latéral
Tuyau au
filtre/à la
pompe
Collier de serrage
Illustration 1
