INSTRUCTIONS D'INSTALLATION

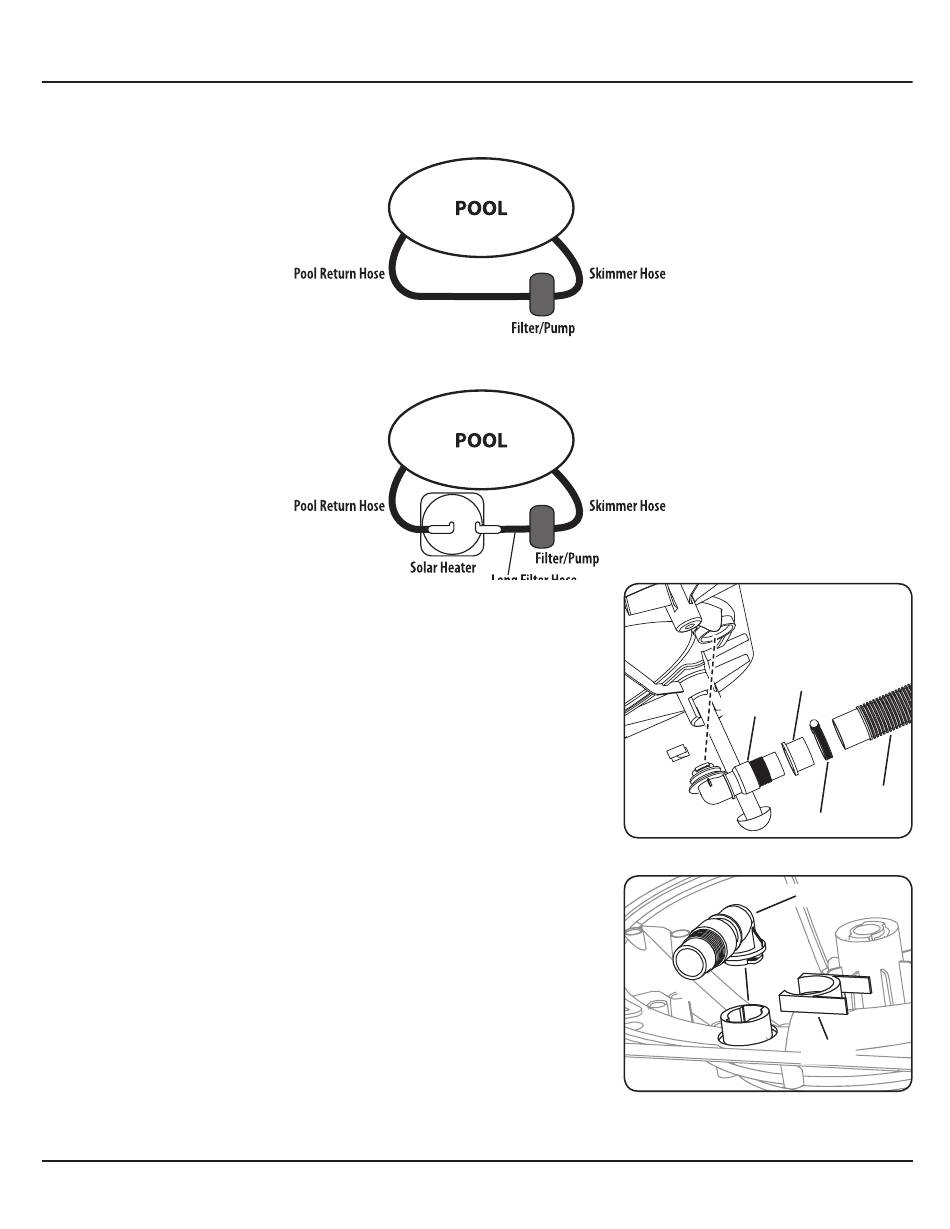

Disposition du chauffe-piscine, du filtre et de la piscine
Les dispositions de systèmes ci-dessous vous aideront à installer le(s) chauffe-piscine(s) solaire(s) pour votre piscine hors sol.
AVANT D'INSTALLER LE CHAUFFE-PISCINE SOLAIRE
APRÈS AVOIR INSTALLÉ LE CHAUFFE-PISCINE SOLAIRE
Raccordements du chauffe-piscine et de la piscine
Ces instructions sont fournies en supposant que la piscine et le système de filtrage sont
déjà assemblés et qu'il y a un tuyau fixé au retour de la piscine (admission d'eau de la
piscine).
Placez le chauffe-piscine dans un endroit où il sera le plus exposé au soleil et à au
moins 10 pieds de la piscine.
NOTE : Les connecteurs de tuyaux peuvent être préinstallés.
1) Raccordement du chauffe-piscine et de la pompe du filtre
a) Fermez la pompe du filtre.
b) Bloquez l'écoulement d'eau à l'admission de retour de la piscine et à la sortie de
la pompe du filtre pour empêcher l'eau de s'écouler dans les tuyaux.
c) Défaites le tuyau de retour de la piscine de votre système de filtrage et mettez-le
de côté.
NOTE : Si vous utilisez un filtre Bestways®, enlevez l'adaptateur de tuyau de
l'orifice du filtre également.
d) Retirer le crochet autobloquant du raccord latéral sous le chauffe-piscine (voir
l'Figures 1 & 1A).
e) Insérer l'adaptateur et tourner dans le sens des aiguilles d'une montre pour le
bloquer en place. Remettre en place le crochet autobloquant. Remarque : les
encoches à l'intérieur du crochet devraient être plus près de l'adaptateur.
f ) Fixer le long filtre-manche entre la pompe (l'orifice où la conduite de retour de la
piscine était raccordée antérieurement) et le raccord de tuyau latéral. Fixer bien
en place à l'aide de la bride de serrage.
REMARQUE : Les diagrammes peuvent différer du produit réel.
GARDEZ CES INSTRUCTIONS
Crochet
autobloquant
6
NOTE : Non montré à l'échelle
Réducteur
(au besoin)
Raccordement
du tuyau
Tuyau au
filtre/à la
pompe
Collier de serrage
Figure 1
Raccordement
du tuyau
Crochet
autobloquant
Figure 1A
