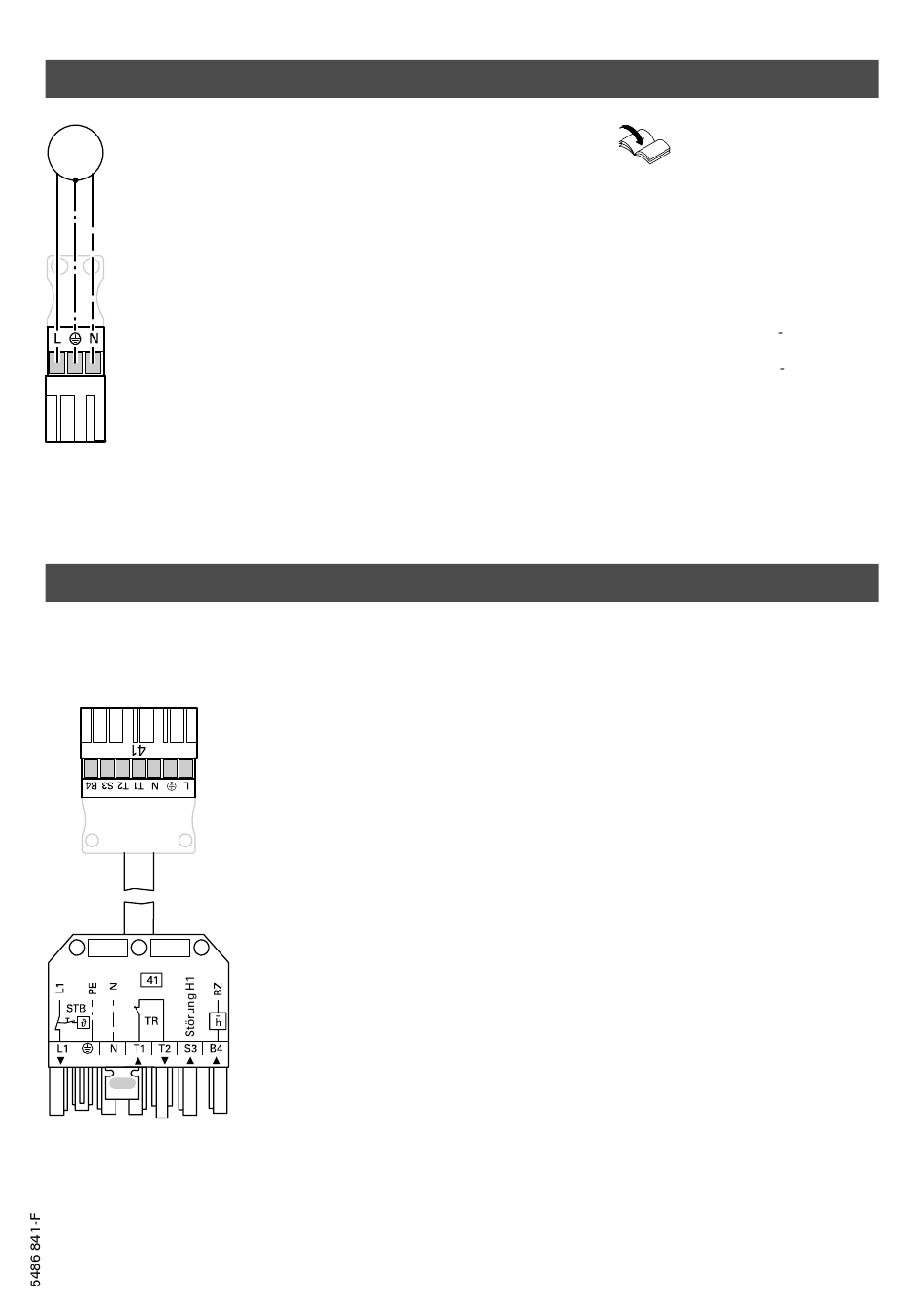

Raccorder les pompes
M
1~
Raccorder le brûleur
A
B
(accessoires)
Fiches disponibles pour le
raccordement des pompes
sÖ Circulateur chauffage
sA Pompe de charge eau chaude
sanitaire
Le câble brûleur est livré avec la chaudière.
Désignation des bornes
L 1
Phase venant du limiteur de
température de sécurité vers
le brûleur
PE
Conducteur de terre vers le
brûleur
N
Conducteur neutre vers le
brûleur
T 1, T 2 Chaîne de commande
S 3
Raccordement voyant de
dérangement brûleur
B 4
Raccordement compteur
d'heures de fonctionnement
~
Sens du signal :
régulation ³ brûleur
|
Sens du signal :
brûleur ³ régulation
Désignation des appareils
STB
Limiteur de température de
sécurité de la régulation
TR
Aquastat de la régulation
H 1
Signal de dérangement
brûleur
BZ
Compteur d'heures de
fonctionnement
A Vers la régulation
B Vers le brûleur
Raccordements électriques
Monter les pompes, voir
notice du fabricant.
Remarques importantes !
Tension
nominale :
230 V~
Intensité
nominale :
4 (2) A~
Câble de
raccordement
recommandé : H05VV F3G 0,75 mm
ou
H05RN F3G 0,75 mm
1. Raccorder le câble 3 conducteurs
de la pompe à la fiche
correspondante.
2. Engager la fiche dans la prise
correspondante.
Raccordement électrique de brûleur
fioul ou gaz à air soufflé
Brûleurs sans contrefiche
1. Commander la contrefiche auprès
de la société Viessmann ou du
fabricant du brûleur. Raccorder le
câble brûleur.
2. Réunir les fiches.
Brûleurs avec contrefiche
1. Raccorder le brûleur à la
régulation ; pour ce faire, engager
la fiche fA dans la prise "41".
2. Réunir les fiches 7 broches fA du
brûleur.
Raccordement électrique des
brûleurs atmosphériques gaz
Raccorder la commande de brûleur à
la régulation ; pour ce faire, engager
la fiche fA dans la prise "41".
