Capteur de pression électronique
9 Menu

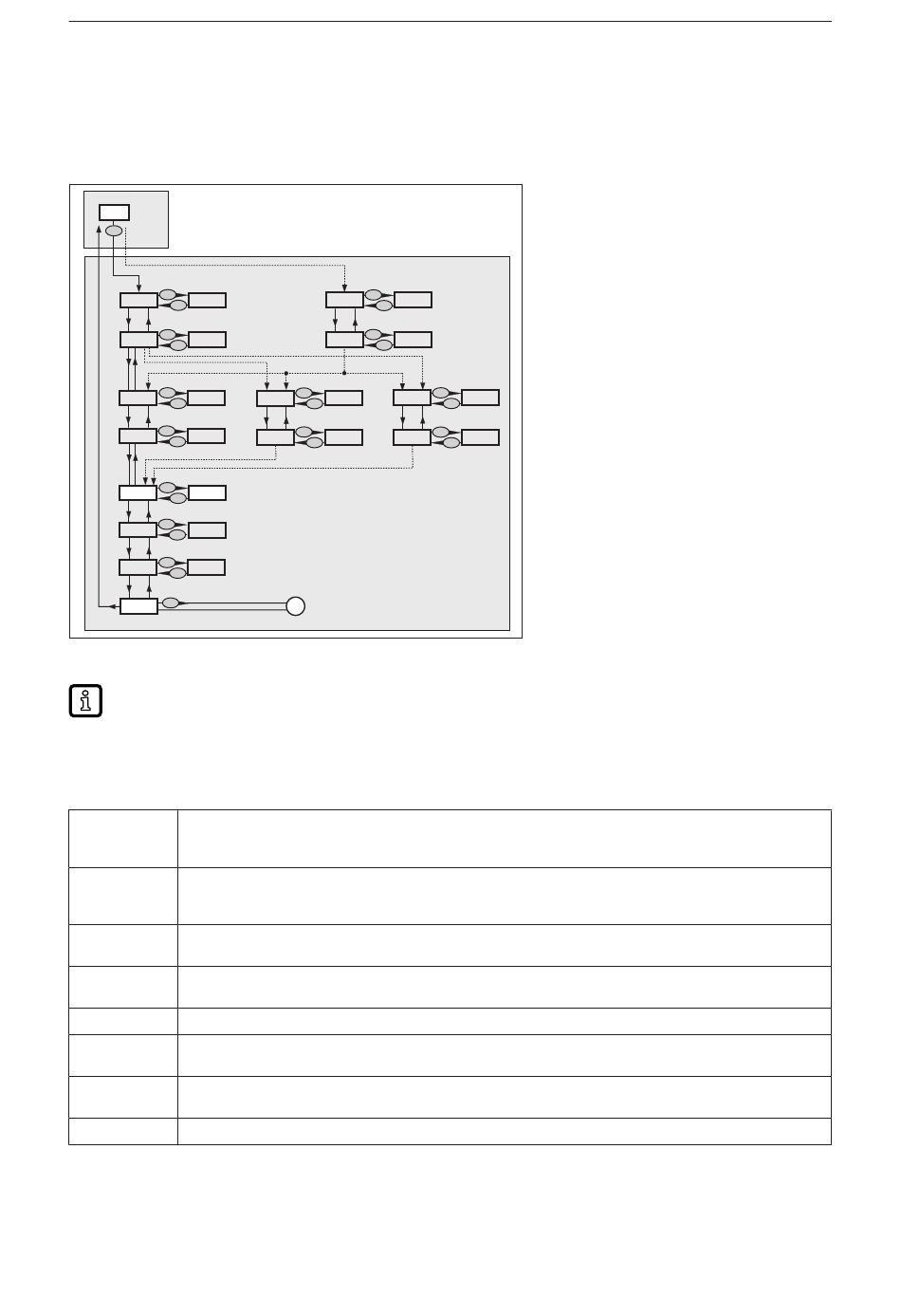

9.1 Structure du menu : Menu principal
RUN
9.05
E
E
1000
SP1
E
E
rP1
900
E
E
SP2
1000
E
E
rP2
900
E
E
....
tcoF
E
E
tASP
....
E
E
....
tAEP
E
E
EF
1 : Passage au niveau de menu 2 (fonctions étendues).
Les éléments de menu sur fond gris sont actifs en fonction de la configuration de la sortie.
9.2 Explication du menu principal
SPx / rPx*
Fonction hystérésis : valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx com-
mute.
Condition : réglage OUTx est [Hno] ou [Hnc].
FHx / FLx*
Fonction fenêtre : valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx com-
mute.
Condition : réglage OUTx est [Fno] ou [Fnc].
ASP2
Valeur minimum de la sortie analogique pour la pression du système : valeur mesurée à laquelle 4 mA (20
mA) sont fournis. Condition : réglage OUT2 est [I] ou ([InEG]).
AEP2
Valeur maximum de la sortie analogique pour la pression du système : valeur mesurée à laquelle 20 mA (4
mA) sont fournis. Condition : réglage OUT2 est [I] ou ([InEG]).
tcoF
Apprentissage du calibrage du point zéro.
tASP
Apprentissage de la valeur minimum de la sortie analogique pour la pression du système : réglage de la va-
leur mesurée à laquelle 4 mA sont fournis (20 mA pour [OU2] = [InEG]).
tAEP
Apprentissage de la valeur maximum de la sortie analogique pour la pression du système : réglage de la
valeur mesurée à laquelle 20 mA sont fournis (4 mA pour [OU2] = [InEG]).
EF
Fonctions étendues / accès au niveau de menu 2.
* Points de menu inactifs en fonctionnement 2 fils
E
1000
FH1
E
E
FL1
900
E
E
FH2
1000
ASP2
E
E
FL2
900
AEP2
E
1
1
E
0
E
E
1000
E
PI16xx PI18xx
