VSE151
Electronique de diagnostic avec interface EtherNet/IP pour capteurs de vibrations

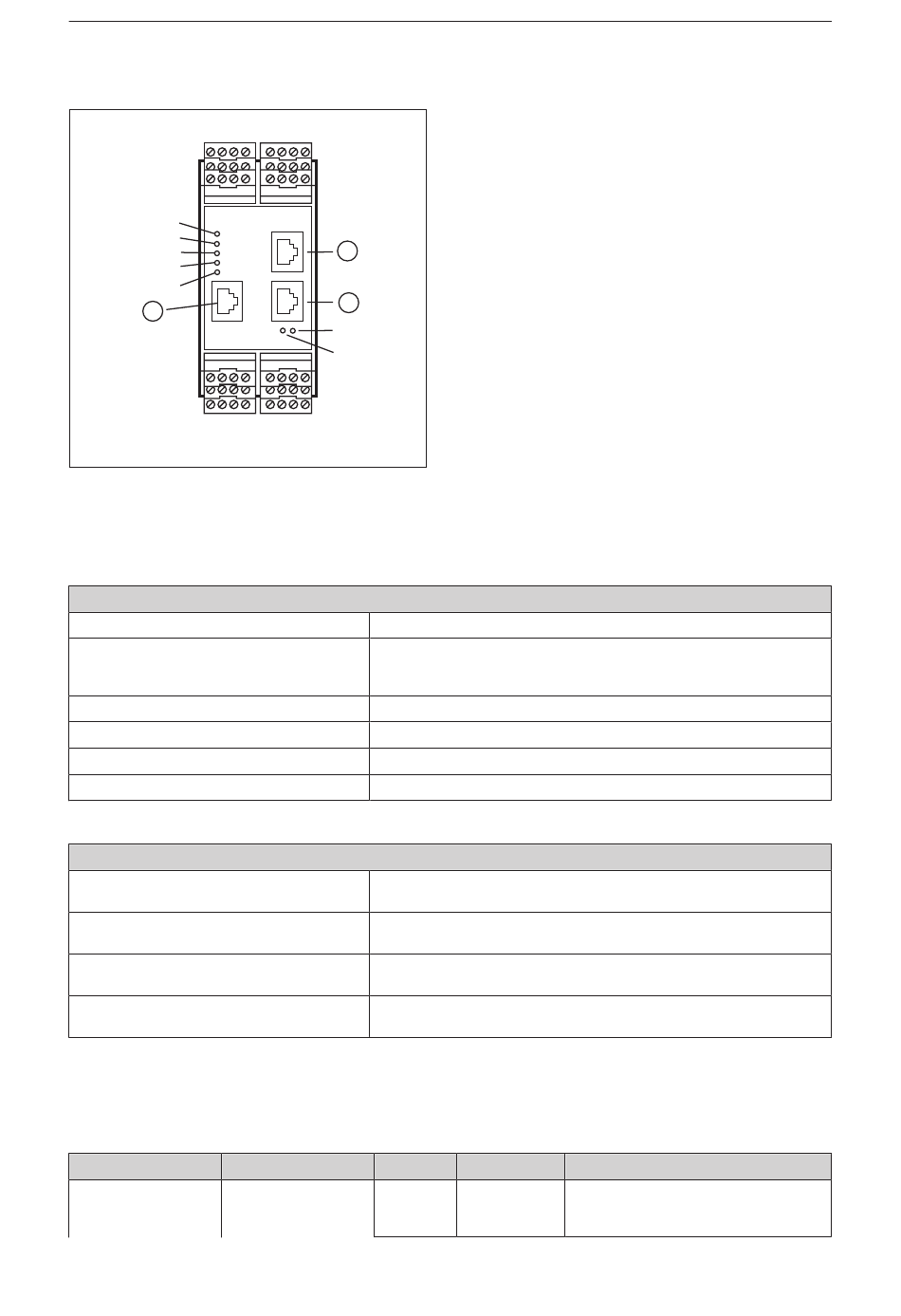

10 Eléments de service et d'indication
LED 1
LED 2
LED 3
LED 4
LED 5
1
10.1 LED pour capteurs et système
LED 1 pour capteur 1... LED 4 pour capteur 4
verte allumée
verte clignote
jaune allumée
rouge allumée
verte/jaune clignotent en alternance
jaune/rouge clignotent en alternance
LED 5 pour le système
verte allumée
jaune allumée
verte/jaune clignotent en alternance
verte/rouge clignotent en alternance
10.2 Etats de fonctionnement des LED d'état réseau (NET) et mode
(MOD)
Description
Signification
NET (LED 6)
Etat du réseau
28
1 :
Config : TCP/IP, adresse IP 192.168.0.1 (réglage
usine), interface de paramétrage et de données (par ex.
VES004)
2 :
IE 1 : EtherNet/IP
3 :
IE 2 : EtherNet/IP
2
3
LED 7
LED 6
Capteur raccordé et paramétré
Capteur est paramétré
Type VSA : Capteur non raccordé ou défectueux
Type IEPE : Capteur non raccordé
Alarme alerte
Alarme défaut
Opération Teach active
Aucun paramétrage chargé
Système OK,
surveillance en cours
Système OK,
aucune surveillance en raison du paramétrage, autotest ou mode FFT
Surveillance pas possible,
paramétrage incorrect
Défaut du système, EEPROM défectueuse, autres états
Défaut dans le système, appareil limité dans son fonctionnement
Couleur
Etat
Non utilisé
éteinte
Description
L'appareil est désactivé
(aucune alimentation en tension) ou au-
cune adresse IP
