2.1.1

Raccordement des terminaux analogiques

L'emploi du SAGEM F@st™ 800 et de terminaux analogiques sur la même ligne téléphonique
nécessite l'utilisation de filtres séparateurs.
Il existe deux types de configuration qui utilisent des filtres séparateurs de structure différente.
Le plus souvent, c'est votre Opérateur qui vous fournira les indications permettant de choisir
entre les deux options.

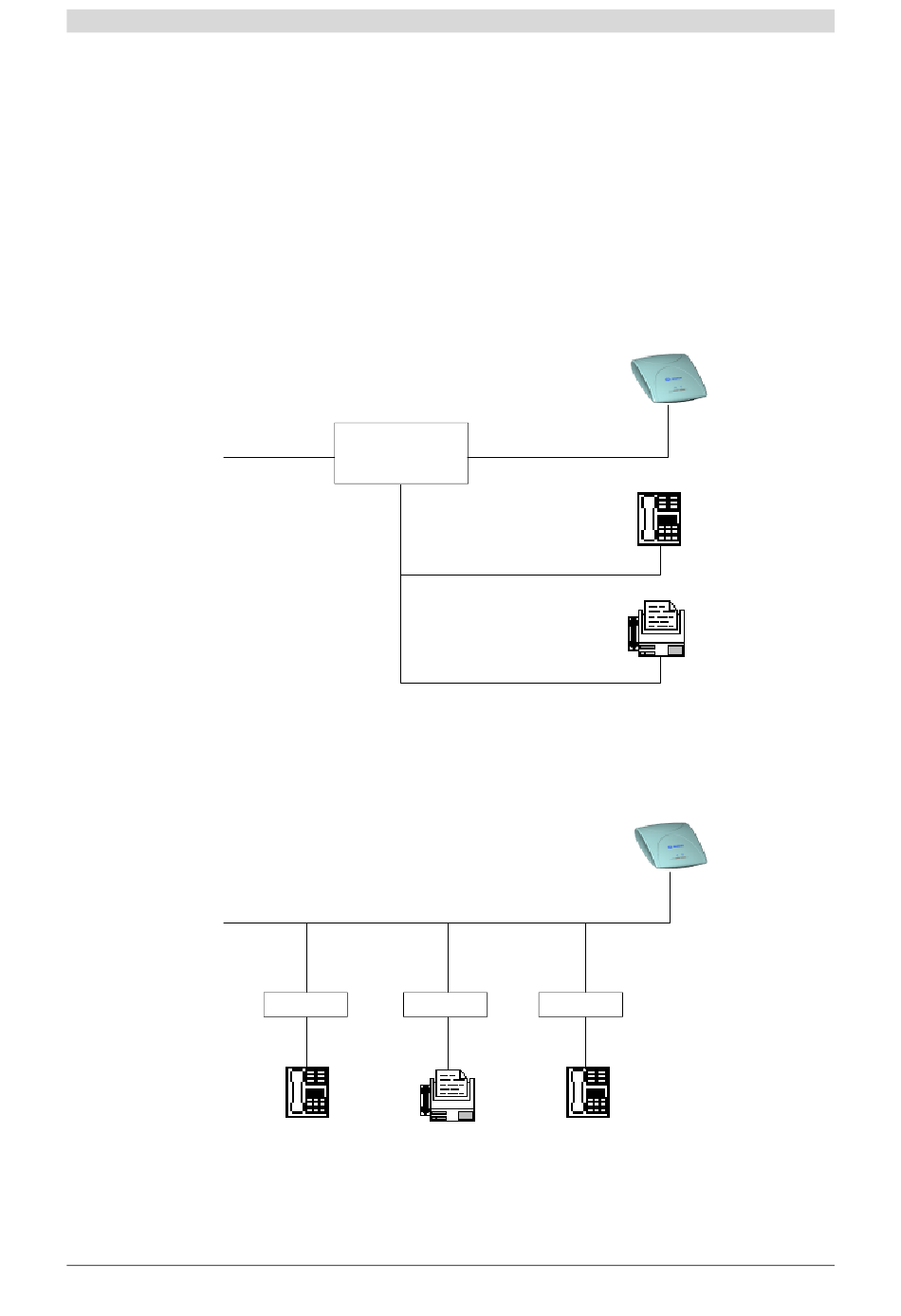

Configuration avec filtre séparateur d'entrée (splitter)
Ligne téléphonique
compatible ADSL
Le nombre maximum de terminaux analogiques pouvant être raccordés vous sera indiqué par
votre Opérateur.
Configuration avec filtres séparateurs répartis (microfiltres)
Ligne téléphonique compatible ADSL
La configuration avec microfiltres nécessite un microfiltre par terminal analogique.
Le nombre maximum de terminaux analogiques pouvant être raccordés vous sera indiqué par
votre Opérateur.
Reproduction et communication interdites sans autorisation écrite de SAGEM SA
FILTRE
CENTRAL
Signaux
Analogiques
Microfiltre Microfiltre
Signal
Analogique
TELEPHONE
FAX
Guide Utilisateur du SAGEM F@st™ 800 (PPP) - 288021364-05
2 - Raccordement du SAGEM F@st
SAGEM F@st
Signaux
Analogiques + ADSL
TELEPHONE
Microfiltre
Signal
Signal
Analogique
Analogique
TELEPHONE
TM
TM 800
FAX
SAGEM F@st TM 800
Page 2-3
