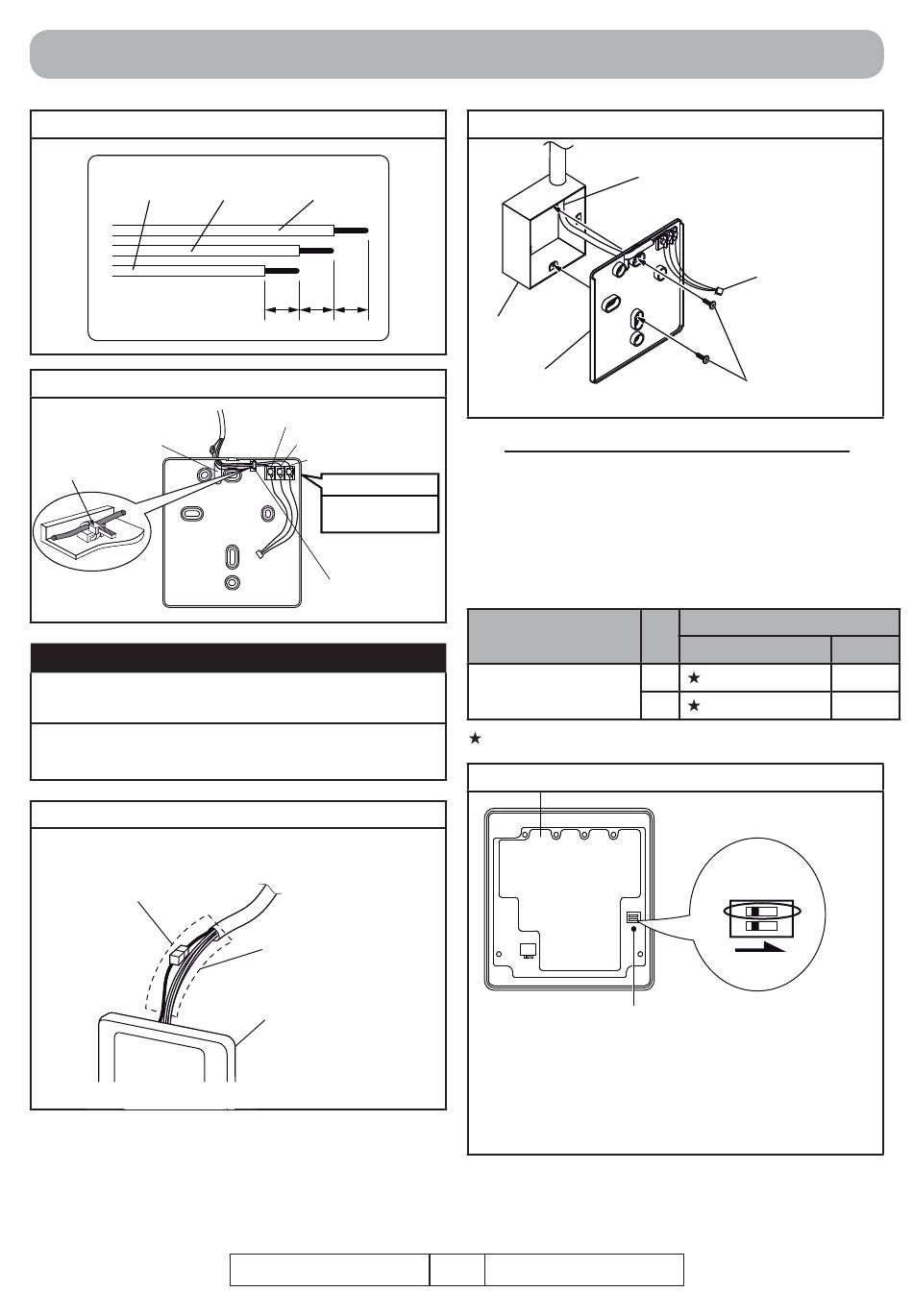

Fig. 7
2. Signal
1. 12V
(Blanc)
(Rouge)
Unité : mm
Fig. 8
Trou
Collier ryslan
I ATTENTION
• Assurez-vous de ne pas abîmer le câble en
serrant le collier.
• Assurez-vous de ne pas trop serrer les vis
lors du raccordement au bornier.
Fig. 9
Enveloppez
cette partie
PROCÉDURE D'INSTALLATION
3. COM
(Noir)
7 7 7
1. 12V (Rouge)
2. Signal (Blanc)
3. COM (Noir)
Couple de serrage
0.8 to 1.2N m
•
Collier ryslan
Isolant
Télécommande
de groupe
Février 2010
Fig. 10 - Exemple
Boîtier
Arrière
du boîtier
5.4. Paramétrage des micro-interrupteurs
Il est possible de sauvegarder les réglages ef-
fectués avant une coupure de courant par exem-
ple.
Pour cela, il est indispensable de positionner le
micro-interrupteur 1 sur ON (Fig. 11).
Micro-interrupteur
Paramétrage en usine
Fig. 11 - Façade avant (vue arrière)
Micro- interrupteur
Si le micro-interrupteur n'est pas réglé sur ON,
toutes les données paramétrées seront perdues
lors d'une coupure d'alimentation.
* L'enregistrement de l'unité n'est pas supprimé
même si le micro-interrupteur est sur OFF.
9 NI 923 075 A
Câble de la
télécommande
Connecteur
Vis
Etat des interrupteurs
N°
OFF
1
Invalide
2 Fixé sur OFF
OFF ON
1
2
ON
ON
Valide
