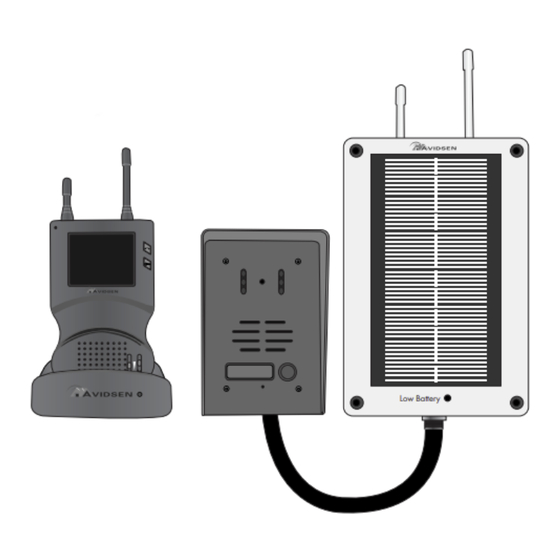

P O R T I E R V I D É O C O U L E U R
NOTICE D'INSTALLATION
ET D'UTILISATION
• Portée 200m en champ libre
• Communication Audio Numérique : Qualité GSM
• Autonomie permanente
IMPORTANT : Cette notice doit être lue attentivement avant l'installation. En cas de problème,
les techniciens de notre Hotline sont à votre entière disposition pour tout renseignement.
SANS
FIL
Réf. 102126
Low Battery
Publicité
Table des Matières
Manuels Connexes pour Avidsen 102126
Sommaire des Matières pour Avidsen 102126
- Page 1 P O R T I E R V I D É O C O U L E U R SANS Réf. 102126 NOTICE D’INSTALLATION ET D’UTILISATION Low Battery • Portée 200m en champ libre • Communication Audio Numérique : Qualité GSM •...
- Page 2 INFORMATION IMPORTANTE/BELANGRIJKE INFORMATIE/ IMPORTANT INFORMATION/ INFORMACIÓN IMPORTANTE/INFORMAÇÃO IMPORTANTE/INFORMAZIONE IMPORTANTE/ WAżNA INFORMACJA FR- • Il est impératif de recharger le combiné portatif pendant 30minutes minimum avant la première utilisation. • Pour cela connecter la base de recharge au secteur par l’intermédiaire de l’adaptateur AC/DC fourni, puis poser le combiné...
- Page 3 FR- • Dans certains cas, afin d’optimiser la qualité sonore sur la platine de rue, il convient de parler à plus de 30 cm du combiné portatif. Il est aussi recommandé d’ajuster le volume de la platine de rue. NL- • In sommige geval, om de geluidskwaliteit van de straatplaat te optimiseren, is het nuttig een afstand van 30cm met de draagbare binnenpost te houden.
-
Page 4: Composition Et Caractéristiques
COMPOSITION ET CARACTÉRISTIQUES OMBINÉ PORTABLE À UTILISER UNIQUEMENT EN INTÉRIEUR • combiné portatif AVIDSEN 504126A 500mA 0536 VUE DE DESSOUS OMBINÉ PORTATIF : microphone : écran couleur LCD : haut-parleur : réglage du volume : réglage du contraste de l’image : bouton pour actionner la sortie de la platine de rue destinée au déclenchement... - Page 5 ODULES EXTERNES • platine de rue LATINE DE RUE : leds infrarouge pour la vision de nuit : objectif de la caméra : haut-parleur : porte-nom : microphone : bouton d’appel : visière de protection contre les intempéries : vis de fixation de la façade : trous de fixation : câble avec connecteur pour relier la platine de rue à...
-
Page 6: Précautions D'installation
INSTALLATION ’ RÉCAUTIONS D INSTALLATION Avant d’installer ce portier vidéo sans fil, il est important de vérifier les points suivants : S’assurer qu’il y ait le moins d’obstacles possibles entre la zone d’utilisation potentielle du combiné portatif et le coffret électronique externe afin d’avoir la meilleure portée de communication possible. -
Page 7: Vue Arrière
Connecter l’adaptateur AC/DC à l’interphone vidéo puis au réseau électrique 230Vac. OMBINÉ PORTATIF Mettre l’interrupteur ON/OFF sur ON. Mettre le switch RESET en position ON. AVIDSEN 504126A 500mA 0536 VUE ARRIÈRE Choisir un canal vidéo (Exemple : Pour choisir le canal 1, mettre le switch canal 1 sur ON puis les switchs canal 2, canal 3 et canal 4 sur OFF). - Page 8 LATINE DE RUE CÔTÉ EXTÉRIEUR PROPRIÉTÉ VUE DE PROFIL Percer un trou de diamètre 19mm dans le pilier ou le mur où sera fixée la platine de rue. Ce trou doit totalement traverser le pilier ou le 150 cm mur. PILIER ou MUR Creuser le pilier pour pouvoir y loger la partie plastique de la caméra.
- Page 9 Marquer les 4 trous dans le fond de la platine de rue. Retirer la platine de rue puis percer les 4 trous de diamètre 5mm. Mettre 4 chevilles de diamètre 5mm (non fournies). Fixer platine dans emplacement. La partie avant doit arriver à fleur du pilier. Mettre des cales si l’emplacement creusé...
-
Page 10: Vue De L'intérieur
Connecter et visser le connecteur du câble de la platine de rue au coffret électronique. VUE DE L’INTÉRIEUR Accrocher le coffret électronique sur les 2 vis. Low Battery ON DIP ON DIP 1 2 3 4 1 2 3 4 ON DIP 1 2 3 4 Mettre l’interrupteur d’alimentation sur ON. -
Page 11: Connexions
Output Output Charger 9 Vdc/1A Connecter ensuite la sortie à l’entrée de commande de l’automatisme de portail. Pour cette connexion, utiliser l’accessoire AVIDSEN Réf. 104364 (non fourni). Carte électronique de l'automatisme 5V/500 A (R AVIDSEN 102277)( VEC UNE GÂCHE ÉLECTRIQUE ÉFÉRENCE... -
Page 12: Utilisation
Output Charger Output 9 Vdc/1A Connecter ensuite la sortie à la gâche électrique. Gâche 5V/500mA UTILISATION ROGRAMMATION DU CODE DE SÉCURITÉ Afin que le portier vidéo sans fil ne soit pas perturbé par d’autres portiers du même type, il est impératif d'exécuter la procédure suivante pour créer un code de sécurité... - Page 13 AUTONOMIE Pour le coffret électronique externe : la batterie et le panneau solaire du coffret électronique externe ont été choisis de façon à s’assurer une autonomie permanente pour 5 utilisations par jour à raison de 20 secondes de communication par utilisation, et cela pour un faible taux d’ensoleillement.
-
Page 14: Entretien Et Nettoyage
La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents. Aucun des éléments de ce portier vidéo, excepté le coffret électronique externe pour sa fixation, ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN. Toute intervention sur l’appareil annulera la garantie. -
Page 15: Elimination Des Piles
Faire attention à ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d’explosion ! CARACTÉRISTIQUES TECHNIQUES Référence 102126 Température d’utilisation modules externes -20°C / +60°C Température d’utilisation module interne 0°C / +40°C...
