Installation des capteurs

Dimensionnement du capteur

Se référer à la notice fournie avec le kit capteur.
Le capteur doit être dimensionné pour passer le débit et apporter la
puissance conformément aux caractéristiques de la pompe à chaleur
géothermique.
La longueur du circuit capteur peut varier en fonction du type
de sol, de la zone climatique, ou du système de chauffage
(radiateurs, plancher chauffant...).
Avec le kit capteur, suivant la surface disponible, la nature du sol ou le
matériel de terrassement disponible, il est possible de réaliser différentes
géométries. De même, si la longueur de tube livré correspond aux cas
les plus défavorables (en excluant les cas extrêmes tels que sable sec,
pouzzolane...), suivant la nature du sol il est possible de moduler la
surface de captage et la longueur totale utilisée.
Le diamètre de la tuyauterie, entre la pompe à chaleur et le collecteur
capteur, doit au moins être égal à 1 pouce (26x34 mm).
Calculer le diamètre des tuyauteries en fonction des débits et longueurs
des réseaux hydrauliques.
Couple de serrage : 15 à 35 Nm.
L'utilisation du glycol est obligatoire. Utiliser le monopropylène glycol
uniquement. La concentration recommandée est de 30 % minimum.
L'utilisation du monoéthylène glycol est interdit.
Rappel : la présence sur l'installation, d'une fonction de disconnexion de
type CB, destinée à éviter les retours d'eau de chauffage vers le réseau
d'eau potable, est requise par les articles 16.7 et 16.8 du Règlement
Sanitaire Départemental Type.

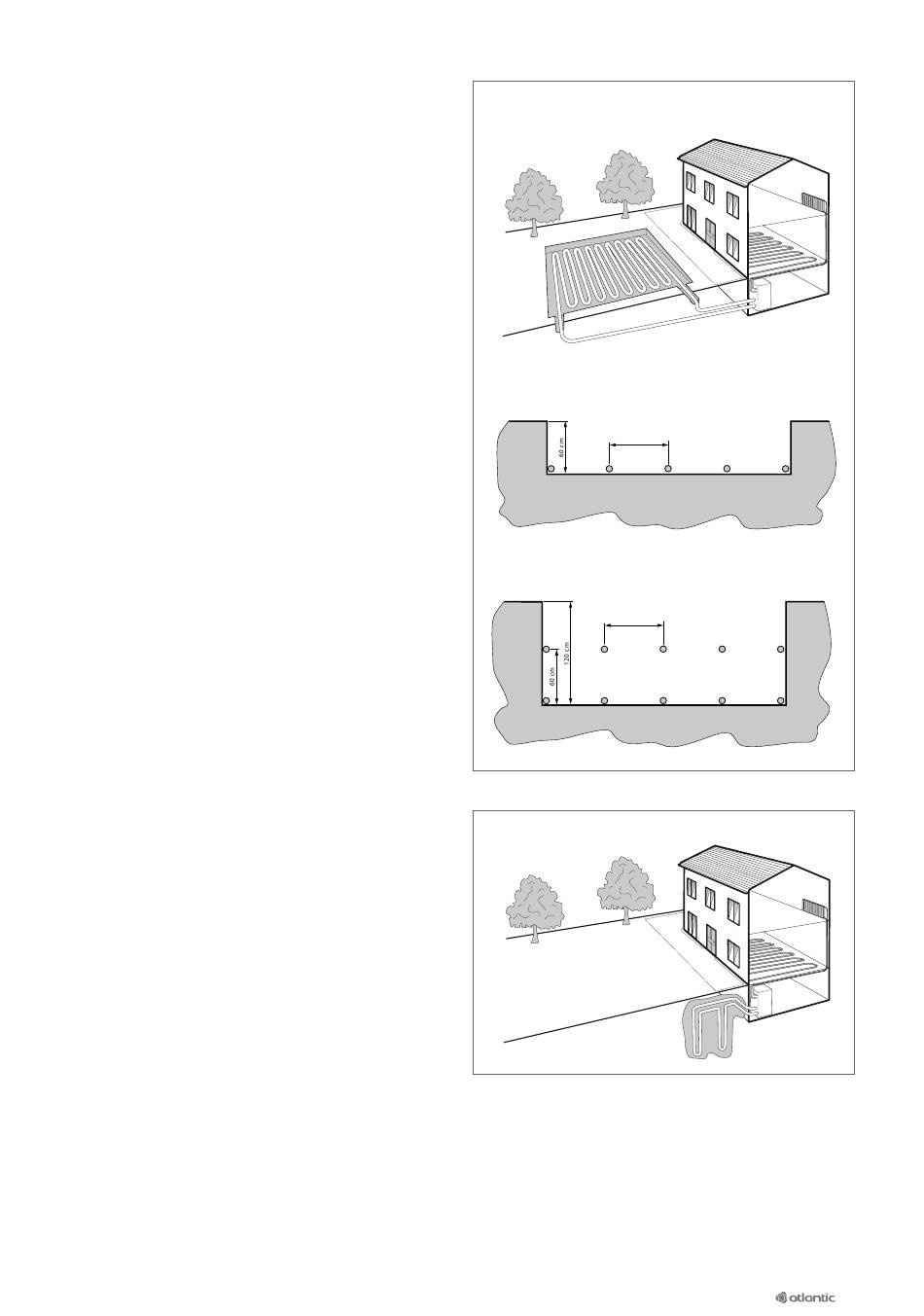

Capteur horizontal

Capteur horizontal simple nappe

40 cm
Simple nappe

Capteur horizontal double nappe

60 cm
Double nappe
