Instructions de montage 122.946
Robot marcheur Grenouille
6
8

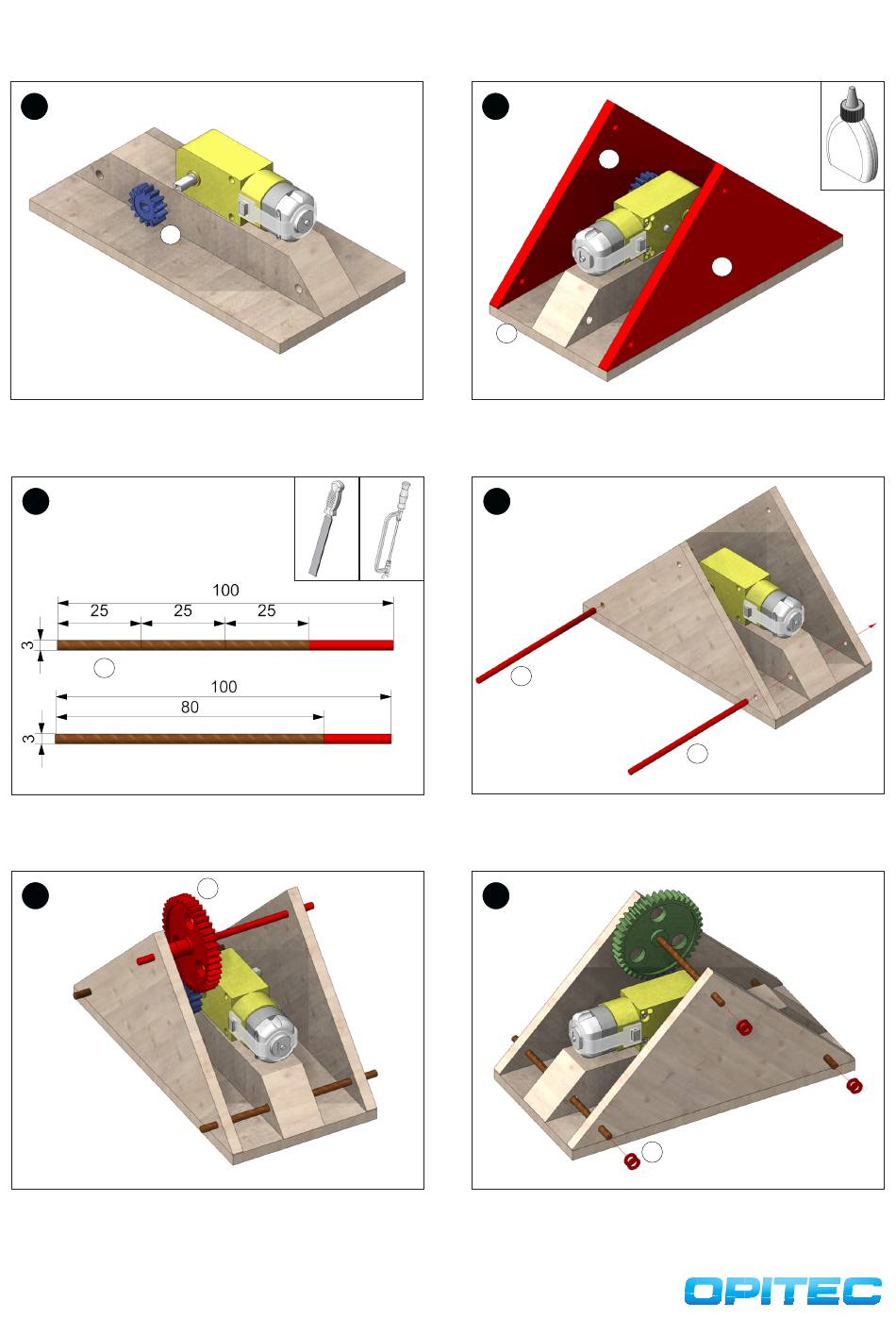

Placez la roue dentée avec le trou oblong (8) sur l'axe de la roue dentée
comme illustré.
8
2x
4
3x
Couper 3 axes d'une longueur de 80 mm et 6 axes d'une longueur de
25 mm du fil de soudure (4). Ebavurer les coupes de scie.
10
Placez l'engrenage (7) sur l'axe restant (4) et placez l'axe entre les trous
supérieurs des parties latérales, comme indiqué, de sorte que le grand
engrenage s'enclenche avec le petit.
3
7
7
D
A
Collez 2 parties latérales (D) au ras des bords extérieurs sur la plaque
de base (A).
9
4
Insérez et centrez 2 essieux (4) d'une longueur de 80 mm à travers les
trous inférieurs comme indiqué.
11
Placer 2 rondelles (11) à chaque extrémité de l'axe.
D
4
11
