Instructions de montage 122.946
Robot marcheur Grenouille
1
A
C

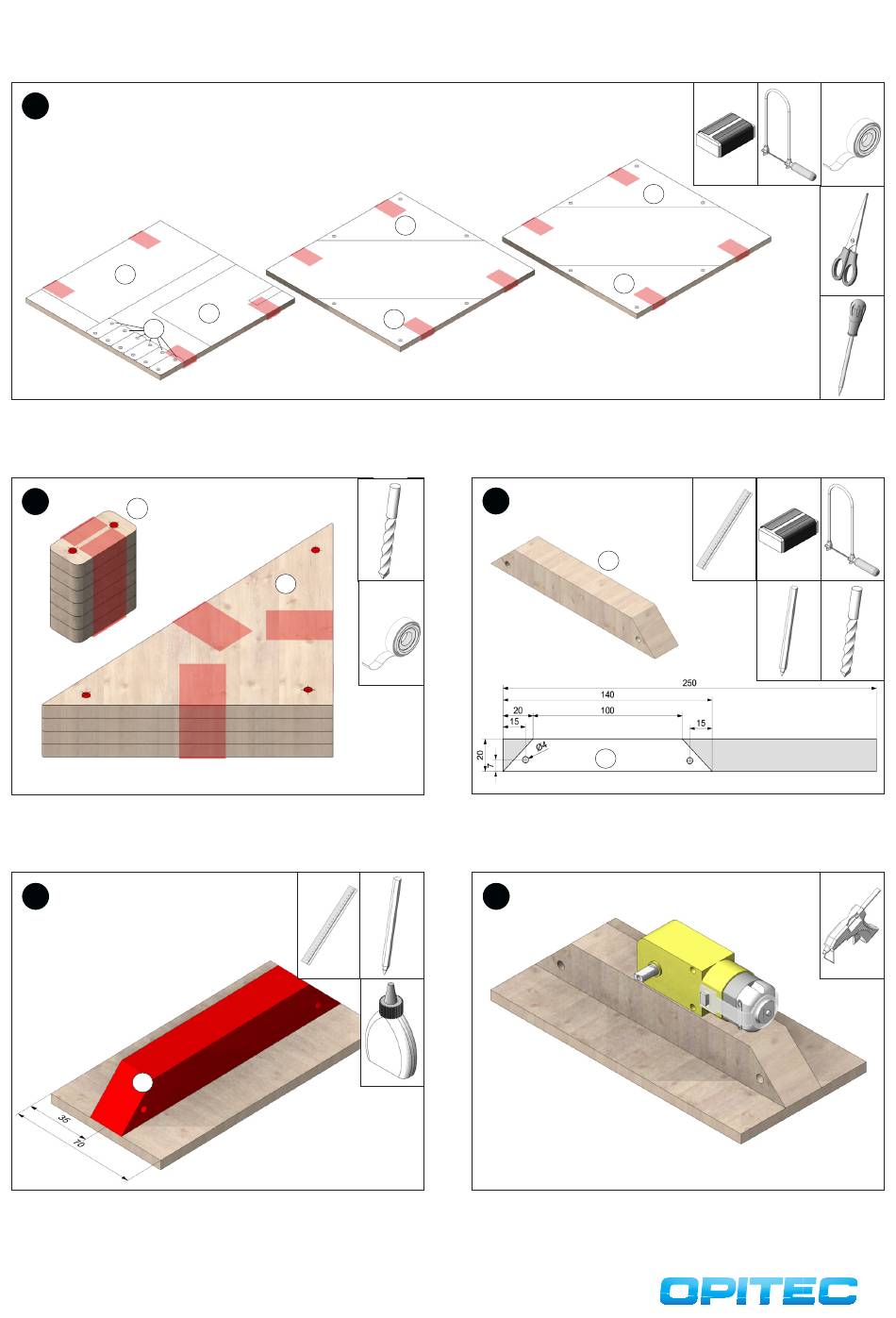

Découpez les gabarits des différentes pièces (pages 7, 9, 11) et collez-les sur les 3 plaques de base (1). Marquez les trous avec le poinçon et sciez toutes
les pièces. Coupes de scie nettes.
2
C
Fixez les pièces (C) et les pièces (D) les unes sur les autres comme
indiqué. Percez ensuite les trous de ø3 mm.
4
2
Mesurez la position du support de transmission (2) et collez-le comme
indiqué. Laissez bien sécher la colle.
2
B
D
D
D
3
ø3
Mesurez 140 mm sur la bande de bois (2). Marquer la position des
deux trous et percer ø4 mm. Ensuite, coupez la bande de bois et
nettoyez les traits de scie.
5
Collez la boîte de vitesses sur le support de boîte de vitesses avec de la
colle chaude comme indiqué.
D
D
2
2
ø4
