I. Schéma du câblage électrique

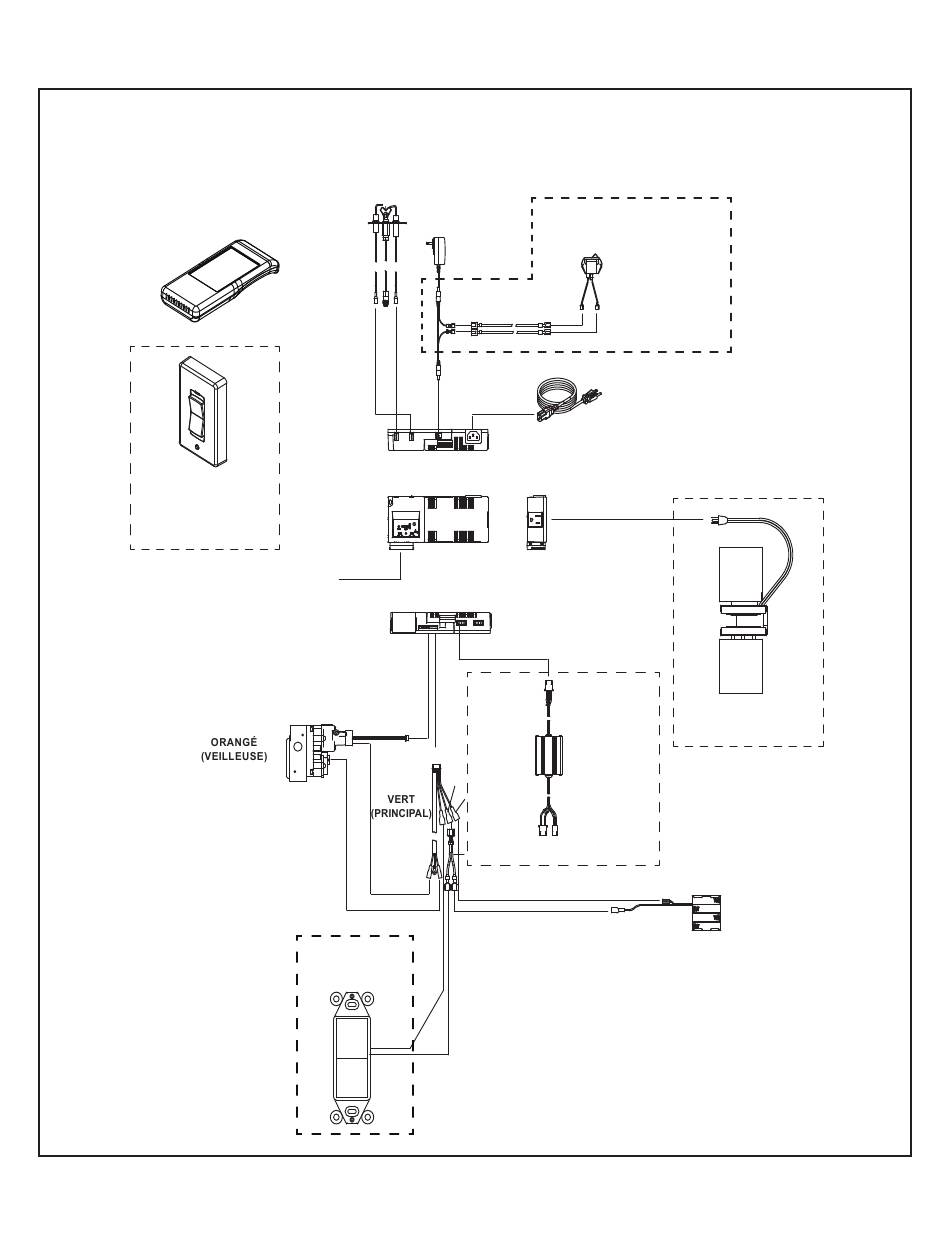

Schéma du système de câblage IntelliFire™ Tactile - sans évent mécanisé
TÉLÉCOMMANDE
IFT-RC400
INTERRUPTEUR MURAL
SANS FIL IFT-RC150
(OPTIONNEL)
Figure 10. Schéma du câblage IFT-RC400 sans évent mécanisé
7 Hearth & Home Technologies • IFT-RC400 et IFT-ACM Instructions d'installation • 2326-982FFR • 12/17
DÉTECTEUR DE
FLAMME
ALLUMEUR
ADAPTATEUR
S I
MODULE RF
6 BROCHES
BRUN
CONTRÔLE ON/OFF
DE L'APPAREIL
BRUN
NOIR
(OPTIONNEL UNIQUEMENT
SUR CERTAINS MODÈLES)
RÉINITIALISATION
ENSEMBLE
DE CÂBLAGE
VERS LA BOÎTE DE
JONCTION (110-120 V C.A.)
VERT/BLANC/NOIR
CONTRÔLEUR
DEL
NOIR
ROUGE
ROUGE/NOIR ROUGE/NOIR
(OPTIONNEL)
RÉPARTITEUR
ROUGE ROUGE
NOIR
MODULE DE
VENTILATEUR
110-120 V C.A.
(OPTIONNEL)
BLOC-PILES
6 V C.C.
NOIR
