Enregistreur / régulateur à diagrammes circulaires
C1900
1

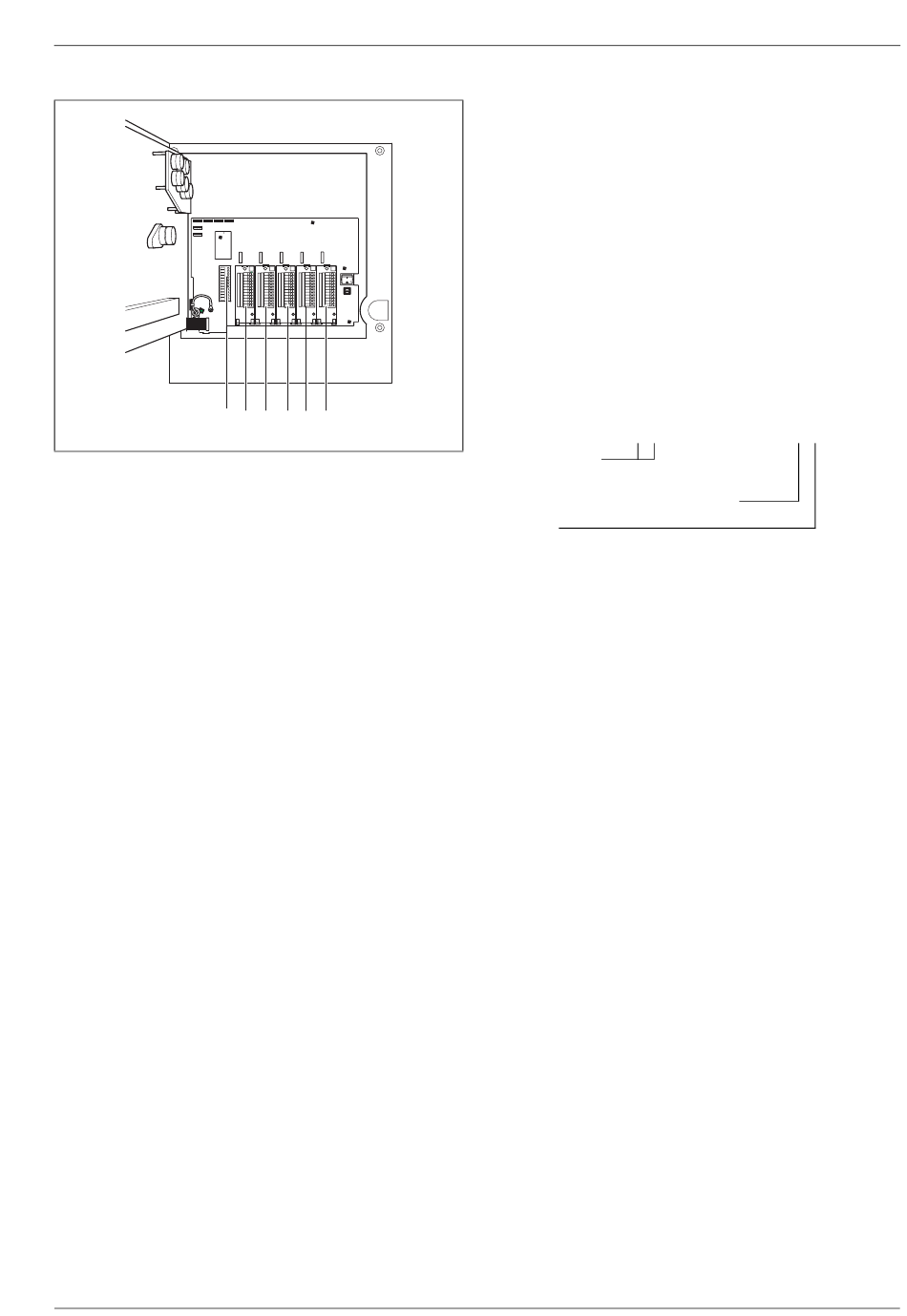

Position de module
2
3
4
5
6
2
3
4
5
6
Légendes des types de modules
0 Aucun module monté – Voie d'entrée de plume*
1 Entrée/sortie standard
2 Entrée analogique (point de consigne déporté) + Relais
3 Quatre relais
4 Huit entrées numériques
5 Huit sorties numériques
6 Plume d'événement temps réel (violet)
8 Communication RS495 MODBUS
* Sur les instruments à 2, 3 ou 4 plumes, un module E/S
standard est toujours monté dans la position de module
correspondante (mentionner '0' dans le champ de code de
commande correspondant).
1 9 2 2 R A A 0 1 1 0 2 3 0 0 STD
Exemple.
2 commandes,
2 plumes
Entrée de point de consigne déporté
4 relais
SS/C1900RC–F Rev. V
11
