Description du produit
3.1
Structure
La livraison comprend :
•
Capteur de pression différentielle VEGADIF 85
•
Séparateur CSS raccordé au VEGADIF 85
•
Documentation
– Cette notice de mise en service
Le séparateur CSS est constitué des composants suivants : mem-
brane de séparation, raccord process et thermocouple. Ces compo-
sants sont soudés au capteur de pression différentielle associé, et
constituent un système parfaitement étanche.

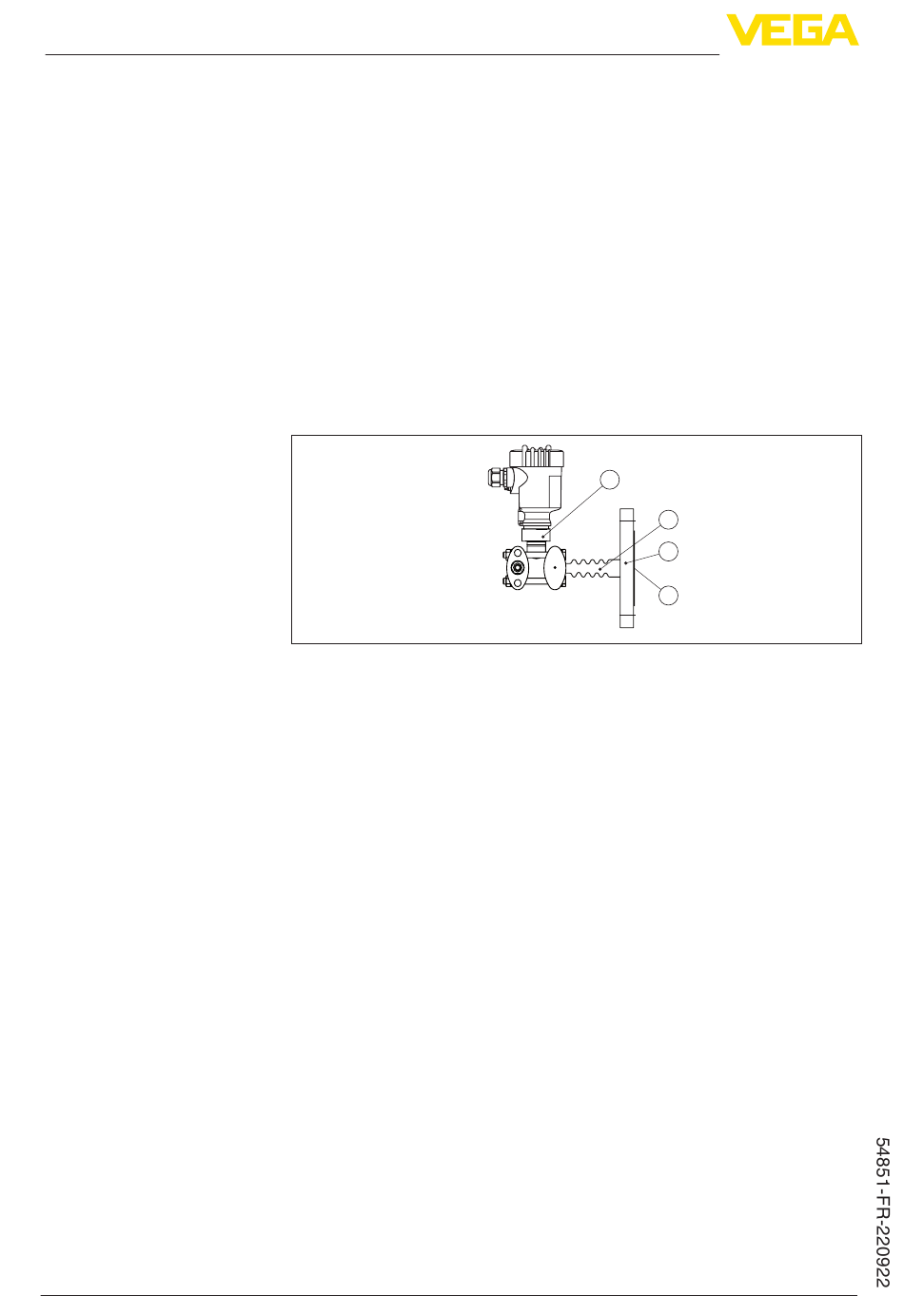

Fig. 1: VEGADIF 85 avec séparateur CSS
1
Membrane séparatrice
2
Raccord process
3
Conduit de transmission (capillaire)
4
VEGADIF 85
3.2
Fonctionnement
Les séparateurs sont utilisés si une séparation est nécessaire entre le
produit et le capteur de pression, c'est-à-dire principalement dans les
cas suivants :
•
Produits à hautes températures
•
Produits corrosifs
•
Fortes vibrations à l'emplacement de mesure
La pression process influe sur la membrane séparatrice. Celle-ci
transmet la pression process à l'élément du capteur de pression
différentielle par le biais du conduit capillaire avec un liquide de trans-
mission de pression.
3.3
Emballage, transport et stockage
Durant le transport jusqu'à son lieu d'application, votre appareil a été
protégé par un emballage dont la résistance aux contraintes de trans-
port usuelles a fait l'objet d'un test selon la norme DIN ISO 4180.
Pour les appareils standard, cet emballage est en carton non polluant
et recyclable. Pour les versions spéciales, on utilise en plus de la
4
3
2
1
Séparateur CSS • pour VEGADIF 85
