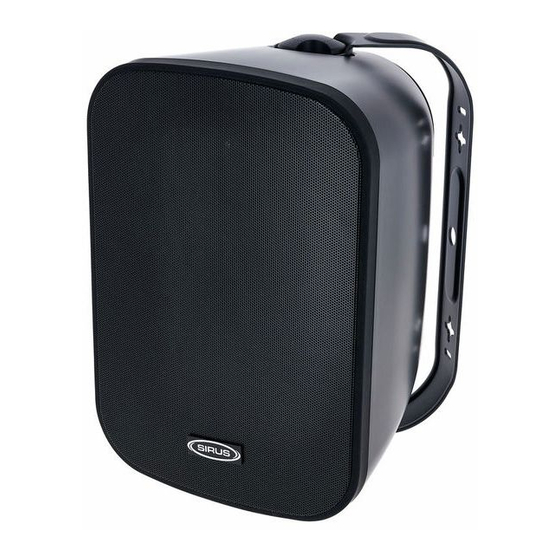

- Page 1 Reflect 5, Reflect 6, Reflect 8 enceinte passive notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 10.06.2021, ID : 508920, 508921, 508922, ...
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................4 1.1 Informations complémentaires..................... 5 1.2 Symboles et mots-indicateurs....................... 6 Consignes de sécurité..........................8 Performances............................10 Installation..............................12 4.1 Montage.............................. 13 4.2 Puissances réglables........................15 4.3 Conseils pour utiliser les haut-parleurs..................15 Données techniques.......................... -
Page 4: Remarques Générales
En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. enceinte passive... -
Page 5: Informations Complémentaires
Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé... -
Page 6: Symboles Et Mots-Indicateurs
Remarques générales 1.2 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. - Page 7 Remarques générales Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. Reflect 5, Reflect 6, Reflect 8...
-
Page 8: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. - Page 9 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
-
Page 10: Performances
Performances Performances Reflect 5 Équipement : 1 × haut-parleur hautes fréquences 1 pouce, 1 × haut-parleur de sous-graves (n° art. 508920, 508921) 5 pouces Technique OBE (Optimal Bass Enhancement Radiator) Transformateur pour 100 V/70 V (3,75 W/7,5 W/15 W/30 W) Connexions aux bornes à... - Page 11 Performances Reflect 8 Équipement : 1 × haut-parleur hautes fréquences 1,1 pouces, 1 × haut-parleur de sous- (n° art. 508924, 508925) graves 8 pouces Technique OBE (Optimal Bass Enhancement Radiator) Transformateur pour 100 V/70 V (6,25 W/12,5 W/25 W/50 W) Connexions aux bornes à...
-
Page 12: Installation
Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché. -
Page 13: Montage
Installation 4.1 Montage Montage mural L'illustration ci-dessous indique l’utilisation de l’étrier fourni pour le montage mural. Vérifiez le matériau du mur et utilisez le matériel de fixation approprié (non fourni). Reflect 5, Reflect 6, Reflect 8... - Page 14 Installation Montage sur pied REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité admissible du trépied. L’enceinte passive peut être montée sur un pied. Utilisez le matériau de fixation approprié à l’ouverture de l’étrier de montage pour monter l’enceinte sur le pied.
-
Page 15: Puissances Réglables
Installation 4.2 Puissances réglables Utilisez le sélecteur à l’arrière de l’enceinte pour régler la puissance. Le tableau ci-après présente les réglages possibles : Reflect 5 Reflect 6 Reflect 8 (n° art. 508920, 508921) (n° art. 508922, 508923) (n° art. 508924, 508925) 3,75 W / 7,5 W / 15 W / 30 W 5 W / 10 W / 20 W / 40 W 6,25 W / 12,5 W / 25 W / 50 W... - Page 16 Installation Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son maximale. Les meilleurs résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-par‐ leurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés ! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés.
-
Page 17: Données Techniques
Données techniques Données techniques 5.1 Reflect 5 (n° art. 508920, 508921) 254 mm Équipement 1 × haut-parleur hautes fréquences, 1 pouce 1 × haut-parleur de sous-graves, 5 pouces Connexions d'entrée Connexions aux bornes à vis enfichables Plage de fréquence (+/–3 dB) 100 Hz …... - Page 18 Données techniques Poids 2,75 kg Couleur noir (n° art. 508920), blanc (n° art. 508921) Réponse en fréquence L'illustration ci-dessous indique la courbe du niveau de pression sonore pour 1 W/1 m (1) et impédance (2) en fonction de la fréquence de signal. Ω...
- Page 19 Données techniques Caractéristique de directivité (1) vertical, (2) horizontal ö 0° 0° 0° 0° 330° 330° 30° 30° 330° 330° 30° 30° 300° 300° 60° 60° 300° 300° 60° 60° 270° 270° 90° 90° 270° 270° 90° 90° 240° 240° 120°...
-
Page 20: Reflect 6 (N° Art. 508922, 508923)
Données techniques 5.2 Reflect 6 (n° art. 508922, 508923) Équipement 1 × haut-parleur hautes fréquences, 1 pouce 284 mm 1 × haut-parleur de sous-graves, 6,5 pouces Connexions d'entrée Bornes Plage de fréquence (+/–3 dB) 90 Hz … 20 kHz 285 mm Charge max. - Page 21 Données techniques Réponse en fréquence L'illustration ci-dessous indique la courbe du niveau de pression sonore pour 1 W/1 m (1) et impédance (2) en fonction de la fréquence de signal. Ω ö Reflect 5, Reflect 6, Reflect 8...
- Page 22 Données techniques Caractéristique de directivité (1) vertical, (2) horizontal ö 0° 0° 0° 0° 330° 330° 30° 30° 330° 330° 30° 30° 300° 300° 60° 60° 300° 300° 60° 60° 270° 270° 90° 90° 270° 270° 90° 90° 240° 240° 120°...
-
Page 23: Reflect 8 (N° Art. 508924, 508925)
Données techniques 5.3 Reflect 8 (n° art. 508924, 508925) Équipement 1 × haut-parleur hautes fréquences, 1,1 pouces 365 mm 1 × haut-parleur de sous-graves, 8 pouces Connexions d'entrée Bornes Plage de fréquence (+/–3 dB) 80 Hz … 20 kHz 381 mm Charge max. - Page 24 Données techniques Réponse en fréquence L'illustration ci-dessous indique la courbe du niveau de pression sonore pour 1 W/1 m (1) et impédance (2) en fonction de la fréquence de signal. Ω ö enceinte passive...
- Page 25 Données techniques Caractéristique de directivité (1) vertical, (2) horizontal ö 0° 0° 0° 0° 330° 330° 30° 30° 330° 330° 30° 30° 300° 300° 60° 60° 300° 300° 60° 60° 270° 270° 90° 90° 270° 270° 90° 90° 240° 240° 120°...
- Page 26 Données techniques Informations complémentaires Construction Standard Moniteur incliné Résistant aux intempéries Matériau du boîtier plastique Bride de pied Connexion Borne Phoenix Adapté pour mode suspendu Poignée pivotante Voies Transfo Boîtier/montage Boîtier Étrier de montage enceinte passive...
-
