Vérifier l'installation d'une carte
Cette étape ne s'applique pas à la carte RPMC.
Vérifier l'installation d'une carte
Cette section décrit comment vérifier qu'une carte de fabric ou qu'une carte RPMC est bien installée et
fonctionne correctement sur le châssis de carte de fabric Cisco NCS 4000. Utilisez le voyant d'état, situé sur
la plaque de logement de la carte, pour vérifier que celle-ci est correctement installée.

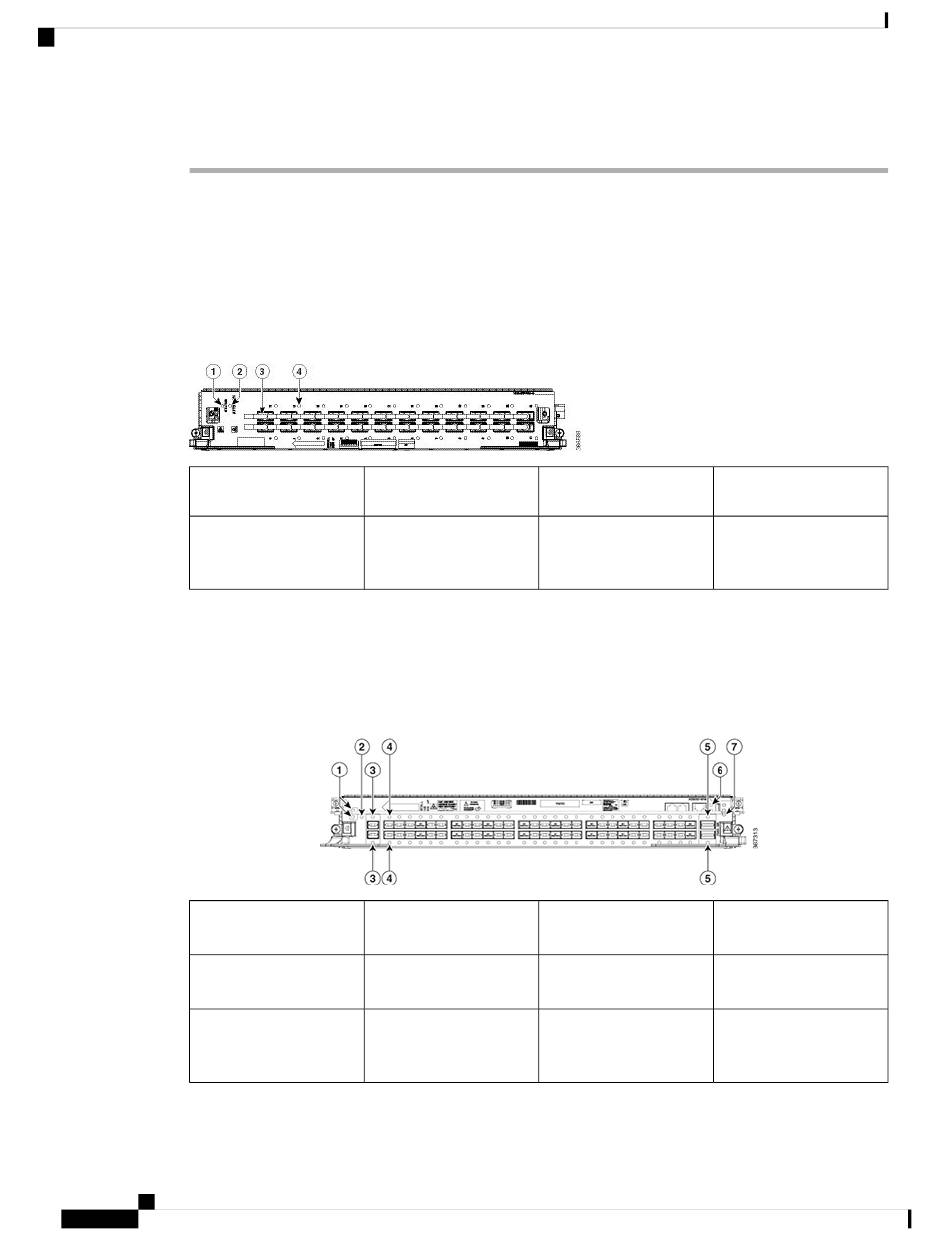

Illustration 20 : Façade de la carte de fabric
1
2
Sur la carte de fabric, les 24 voyants CXP2 indiquent l'état des liaisons CXP2. Chaque carte de fabric doit
être configurée comme instance de fabric pour que le voyant du port CXP2 s'allume. Par exemple :
controller fabric plane 0
instance 0
location F0/FC0
Illustration 21 : Façade de la carte RPMC
1
2
3
Guide d'installation du châssis de carte de fabric Cisco Network Convergence System (NCS) 4000
48
Voyant d'état
3
Voyant d'avertissement
4
Voyant d'état
5
Voyant d'avertissement
6
2 voyants de port
7
d'extension (EXP0 et
EXP1)
Installer les cartes RPMC et les cartes de fabric
24 ports CXP2 (0 à 11 et
12 à 23)
24 voyants pour les ports
CXP2 (un voyant par
port)
2 voyants QSF (Q1
port 56 et Q0 port 57)
Voyants de port MGMT
(liaison et activité)
3 voyants d'alarme
(critique, majeur, mineur)
