Installer les cartes RPMC et les cartes de fabric

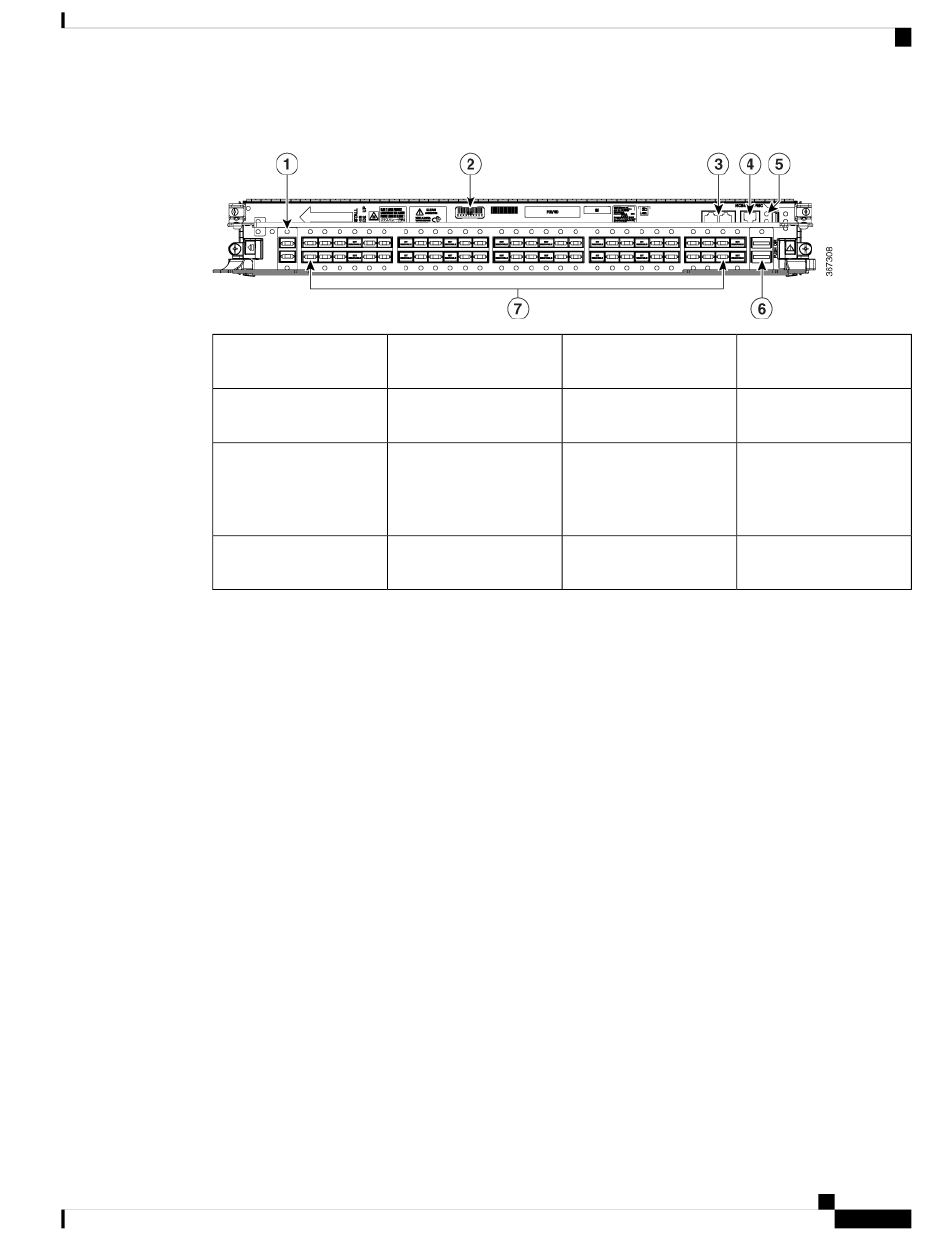

Illustration 15 : Ports de la façade de la carte RPMC
1
2
3
4
Les ports externes de la carte RPMC comprennent :
• Des ports d'extension 10GE : utilisés pour étendre le réseau de contrôle Ethernet interne au châssis de
• Des ports de console série EIA-232.
• Un port de gestion Ethernet RJ-45 : port bidirectionnel simultané RJ-45 en cuivre à 10/100/1 000 Mbit/s.
• Un port USB 2.0 (réceptacle de type A) : utilisé pour relier un périphérique de stockage au châssis de
• Des ports optiques QSFP+ 40GE : ports 40GE QSFP (Quad Small-Form-factor Pluggable) utilisés pour
• Des ports optiques SFP+ 10GE : pour la connectivité du plan de contrôle entre le châssis de carte de
À propos de la carte de fabric
La fabric de commutation Cisco NCS 4000 (ID de produit : NCS4KF-FC2-C) est conçue selon une architecture
à 3 étages, basée sur des cellules, avec quatre plans de fabric. La carte de fabric (FC) implémente la deuxième
étape de la fabric de commutation. Les cartes de fabric fournissent la fonctionnalité de commutation du système
de routage et assurent l'interconnexion, permettant ainsi aux cartes de lignes d'interagir entre elles.
2 ports d'extension 10GE
(EXP 0 et EXP 1)
Étiquette du numéro de
série
2 ports de console série
EIA232 : (CON0 et
CON1)
Port de gestion Ethernet
RJ-45
cartes de ligne en se connectant via les ports de commutation SW. Les fonctionnalités des ports sont
identiques. Chaque port prend en charge les opérations 10GE via les modules SFP+. Les modules SFP+
pris en charge sont : ONS-SC+-10G-LR et ONS-SC+-10G-SR.
carte de fabric. Ce port USB sert uniquement aux périphériques de stockage.
établir la communication entre deux cartes RPMC. Le module QSFP+ pris en charge est QSFP-40G-SR4.
fabric et le châssis de cartes de ligne.
Guide d'installation du châssis de carte de fabric Cisco Network Convergence System (NCS) 4000
À propos de la carte de fabric
5
Port USB 2.0
6
2 ports optiques QSFP+
40GE (HS0 et HS1)
7
56 ports optiques SFP+
10GE, de gauche à droite
(de 0 à 27 en bas, de 28 à
55 en haut)
