Backyard Discovery HIGHLANDER Manuel D'installation page 43

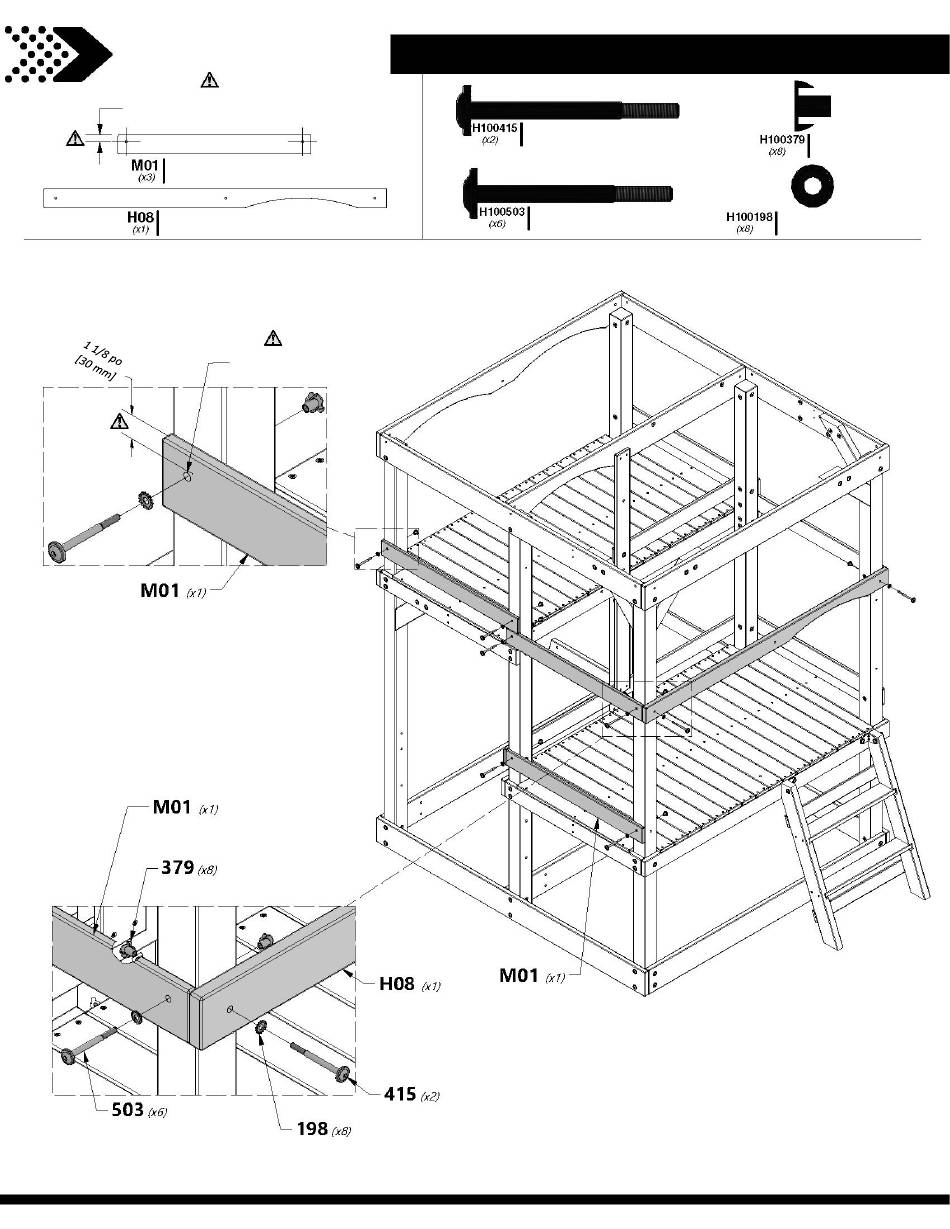

ASSEMBLAGE DU FORT
NOTEZ L'ORIENTATION DES TROUS
1 1/8 po [30 mm]
RAIL MURAL - W4L13947
5/8 po x 3 3/8 po x 34 1/2 po (16 x 86 x 876)
RAIL - W4L13924
1 po x 3 3/8 po x 61 1/4 po (24 x 86 x 1 556)
NOTEZ L'ORIENTATION
DES TROUS
RAIL MURAL
RAIL MURAL
ÉCROU À ENFONCER - 5/16 PO
BOULON - 3-3/4 PO
RAIL MURAL
RAIL
BOULON - 3-1/2 PO
RONDELLE - 8 x 19
43
ÉTAPE 13
BOULON WH BLK
5/16 x 3 3/4
BOULON WH BLK
5/16 x 3 1/2
ÉCROU À ENFONCER
BLK
5/16
RONDELLE DE SÉCURITÉ
EXT BLK
8 x 19
