Soudage Du Capteur - HBK FS62WSS Notice De Montage

Positionner la rosette optique sur la croix repère. Aligner la direction souhaitée, par
exemple "b", avec le marquage horizontal. Se reporter aux marquages d'alignement sur la
base du capteur pour aider au positionnement. Aligner ensuite la direction
perpendiculaire, par exemple entre les lignes pointant vers le centre de la direction "b" et
le câble sortant entre les directions "a" et "c".

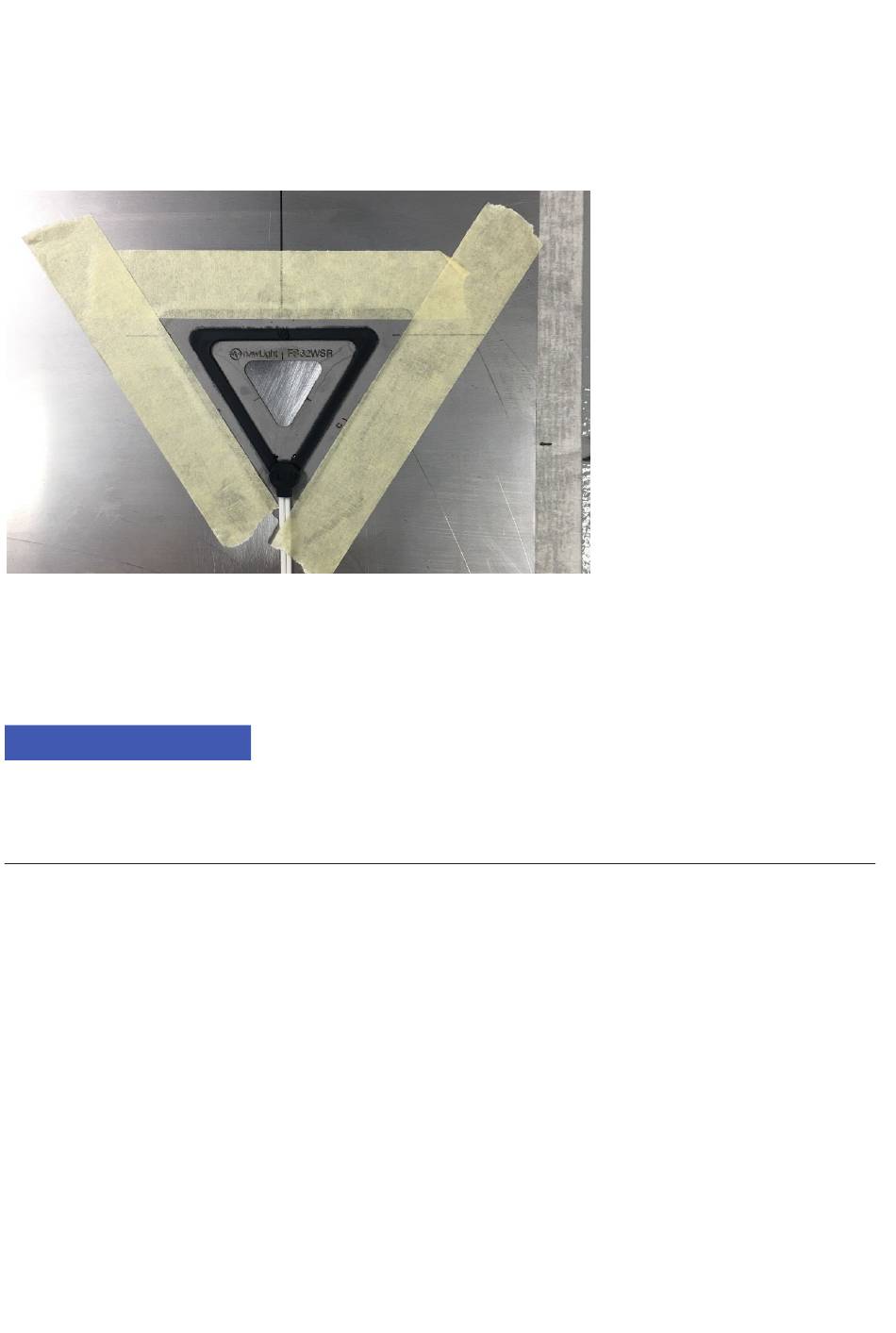

Fig. 2.21 Alignement et fixation de la rosette optique
Fixer la rosette à l'aide du ruban adhésif en appliquant le ruban le long des côtés sur
environ un millimètre.
Note
Veiller à ce que la zone de soudage ne comporte pas de ruban adhésif. Le fait de souder
sur des zones comportant du ruban adhésif ou de la colle créera une interférence sur la
décharge qui pourrait détruire le capteur.
2.3.4

Soudage du capteur

Test des paramètres de soudage
Commencer par tester les réglages de soudage en suivant la procédure décrite au
paragraphe 2.2.4 "Soudage du capteur" à la page 11.
Procédure de soudage
La séquence de soudage doit être réalisée du centre vers l'extérieur de chacun des
alignements de réseaux de Bragg à des points espacés d'environ 1 mm.
Suivre le parcours illustré sur la Fig. 2.22. Répéter l'opération pour les autres directions
de mesure.
FS62WSS, FS62WSR (BRD)
18
INSTALLATION DU CAPTEUR
