HBK FS62CSS Notice De Montage page 16

S
k est le facteur d'intensité de contrainte k de l'extensomètre (sans dimension)
S
λ est la longueur d'ondes de Bragg mesurée de l'élément de compensation en nm
TC
S
λ est la longueur d'ondes de Bragg de l'élément de compensation à l'instant de
0 TC
référence en nm
S
TCS indique l'influence de la température sur la sensibilité de l'extensomètre en (μm/
m)/ºC
S
CTE correspond au coefficient de dilatation du matériau du spécimen sur lequel
l'extensomètre est fixé en (μm/m)/ºC
S
TCF est le facteur de compensation thermique de l'élément de compensation en (μm/
m)/ºC. Pour un capteur de température non étalonné, la valeur est indiquée sur la
fiche de caractéristiques du capteur. Pour un extensomètre fixé à un matériau
particulier, le TCF peut être calculé comme illustré sur la Fig. 3.7.
Fig. 3.7 Calcul du facteur de compensation thermique
λ
0
λ
0TC

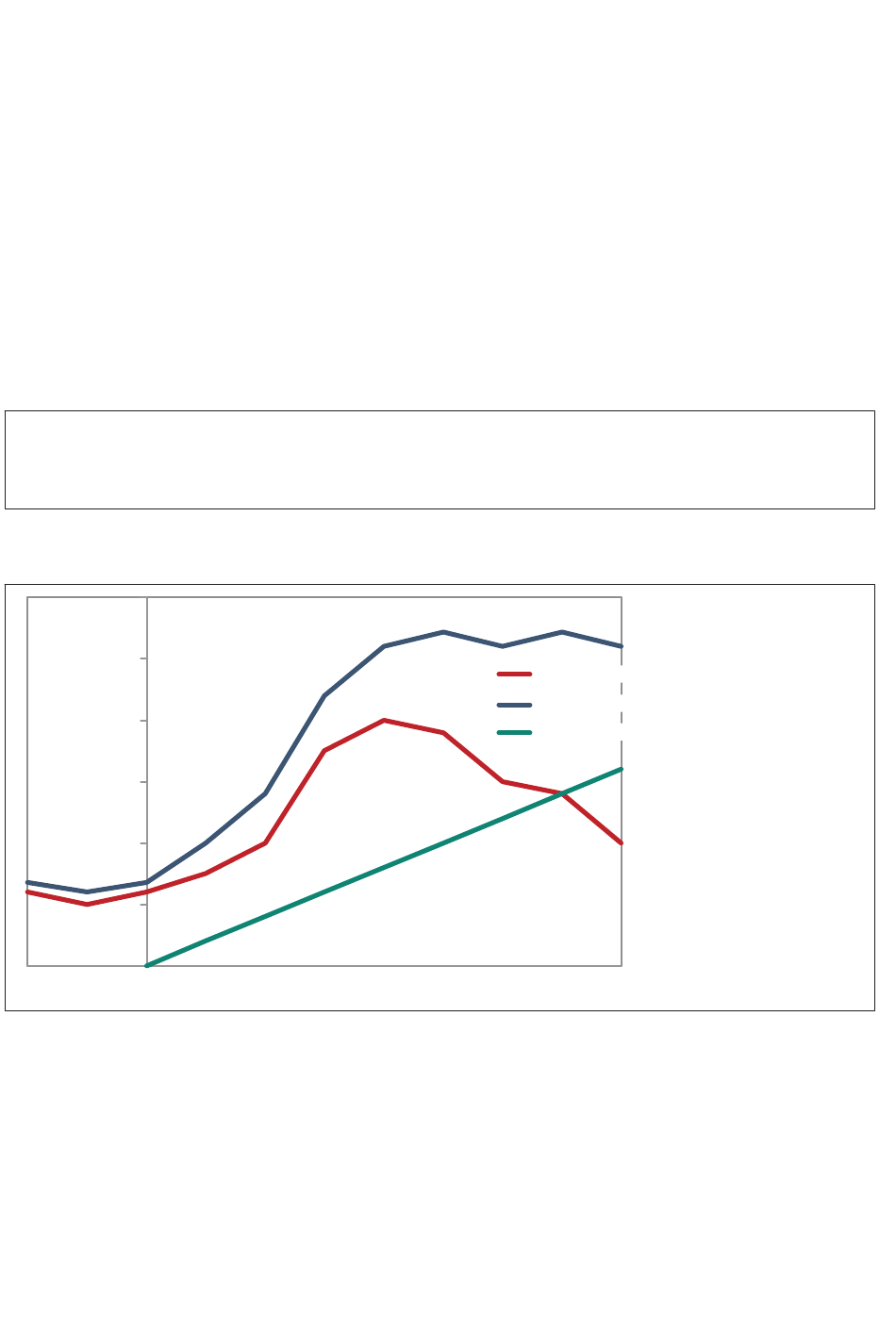

Fig. 3.8 Instant de référence pour la mesure de contrainte avec compensation
thermique en cas d'utilisation d'un élément de compensation à réseau de
Bragg
Où
S
k est le facteur d'intensité de contrainte k de l'extensomètre fixé à l'élément de
compensation thermique (sans dimension)
16
TCF + (5.7 ) k @ CTE
Temps
)
TC
Longueur d'ondes contrainte comp. (nm)
Longueur d'ondes extensomètre (nm)
Contrainte compensée (μm/m)
CONFIGURATION DU CAPTEUR
FS62CSS, FS63CTS
