9.0 SERVICE DU DISTRIBUTEUR ET RÉGLAGE
9.7
G. DOSSIERS

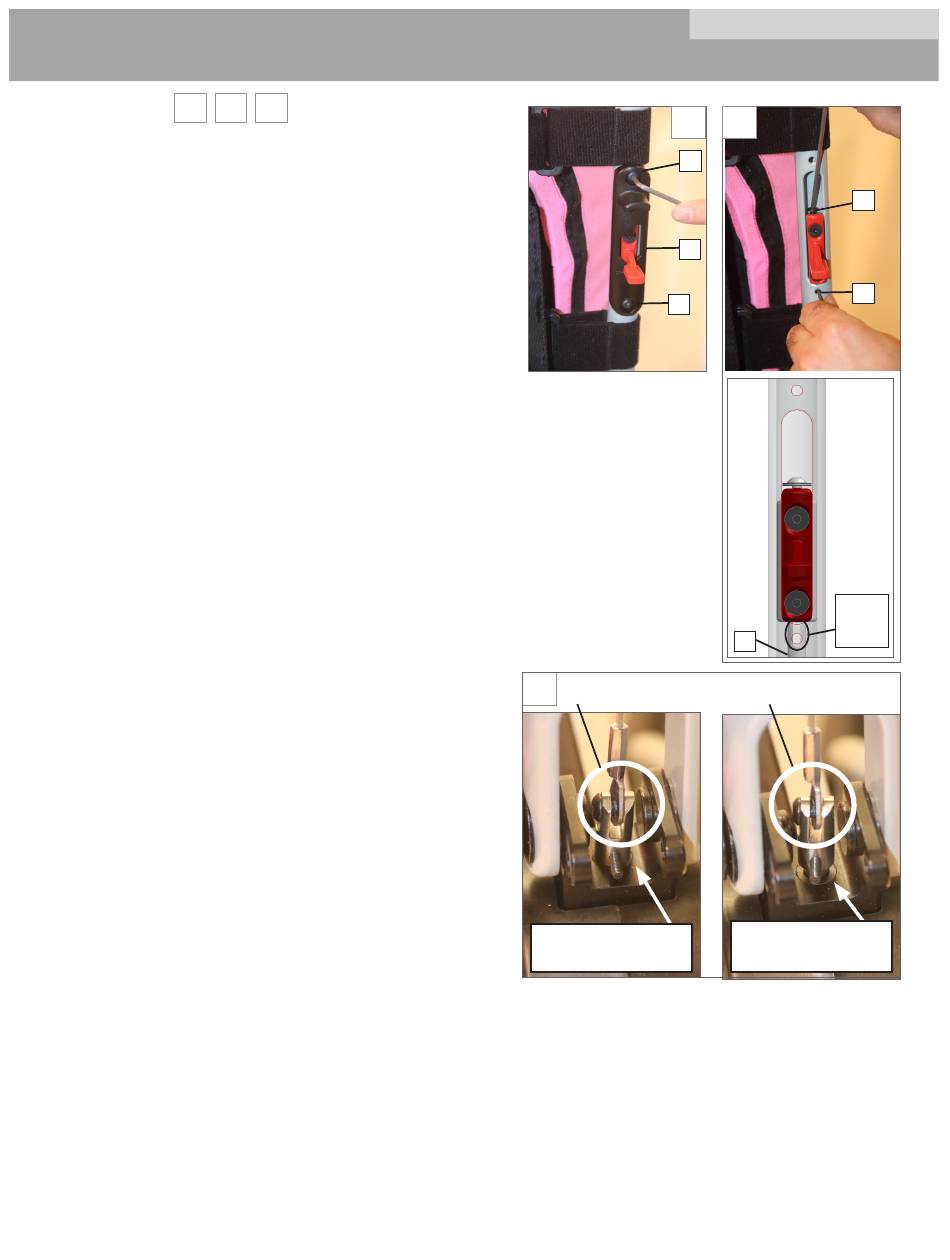

Réglage du câble du dossier
Si la poignée à loquet présente trop de jeu ou si la goupille de verrouillage
n'est pas complètement enclenchée, le câble doit être réglé.
1.
À l'aide d'une clé Allen de 3 mm, retirez les deux boulons (A) du capot
(B). (Fig. 9.7)
2.
Sur le dessus de la tige d'inclinaison, utilisez une clé Allen de 2,5 mm sur
le boulon C et, simultanément, insérez une clé Allen de 2 mm dans le
logement (D) de la tige d'inclinaison (E). (Fig. 9.8)
Remarque : il peut être nécessaire de faire pivoter la tige d'inclinaison (E)
pour pouvoir accéder au logement.
3.
Pour diminuer la tension, augmentez la longueur de câble en desserrant
légèrement le boulon C.
4.
Pour augmenter la tension, diminuez la longueur de câble en serrant
légèrement le boulon C.
5.
Placez le capot (B) sur la poignée à loquet et assurez-vous que la
goupille de verrouillage est totalement enclenchée. (Fig. 9.9)
6.
Si le réglage de la goupille de verrouillage est incorrect, répétez les
étapes 1 à 5.
7.
Répétez cette procédure pour le côté opposé du fauteuil.
9.8
9.9
9.9
Goupille de verrouillage
CORRECT :
aucun espace = totalement enclenché
21
Zippie
SPHYNX
®
9.7
9.8
A
B
A
Logement
de la tige
d'inclinaison
E
Goupille de verrouillage
INCORRECT :
espace = mal enclenché
252843, Rév. C
C
D
