Système CS400
Manuel du matériel, Rev. 1.0, Sep 2021
4.3 Convertisseur Ethernet Fibre Optique / RJ45
Le convertisseur Ethernet Fibre Optique / RJ45 assure une fiabilité et une stabilité élevées dans des
environnements difficiles, ce qui en fait un pont robuste entre les dorsales à fibre optique de l'entreprise et les
dispositifs Ethernet comme le linescanner. En utilisant la fibre optique, vous empêchez les interférences
électriques de corrompre le système CS400. Le convertisseur Ethernet Fibre Optique / RJ45 supporte les
transmissions à grande vitesse et à grande distance. La communication Ethernet basée sur le cuivre est très
limitée en longueur sans l'utilisation d'un répéteur.
Le convertisseur Ethernet Fibre Optique / RJ45 dans le boîtier de connexion du système convertit jusqu'à 4 canaux
Ethernet pour prendre en charge un ou deux scanners et les accessoires CS400. Le convertisseur Ethernet Fibre
Optique / RJ45 dans la salle de contrôle reconvertit les signaux fibre optique en Ethernet TCP/IP. Pour plus de
détails techniques, voir l'annexe 9.3
4.4 Indicateur de position
L'indicateur de position est un détecteur de proximité inductif résistant à la température, utilisé pour synchroniser
le système de balayage avec la rotation du four.
L'indicateur de position se compose de deux parties, une tête de capteur haute température et une boîte de
jonction. La température ambiante maximale autorisée étant de 230°C, le capteur peut être monté près de la
surface du four. Pour la boîte de jonction, une température ambiante maximale de 70°C est autorisée. Pour plus
de détails techniques, voir l'annexe 9.5
Les deux composants, le capteur et la boîte de jonction, sont reliés par un câble haute température. Il est
recommandé de protéger le câble contre les contraintes mécaniques. Comme l'indicateur de position est
nécessaire pour générer une impulsion de déclenchement pour le système CS400, une barre de déclenchement
doit être soudée sur l'extrémité la plus froide du four et si possible près de l'anneau d'entraînement (voir la figure
ci-dessous).
La distance entre la barre de déclenchement et l'indicateur de position est un paramètre très important pour un
fonctionnement correct. Si la distance est trop faible, la barre de déclenchement peut détruire la tête du capteur.
D'autre part, si la distance est trop grande, l'indicateur de position sera incapable de détecter la barre de
déclenchement. Il ne sera donc pas en mesure de générer l'impulsion de déclenchement pour le système.
Dans le cas d'un signal de déclenchement inexistant, le système passe en mode non synchronisé. Le mode non-
26
Convertisseur Ethernet Fibre Optique / RJ45

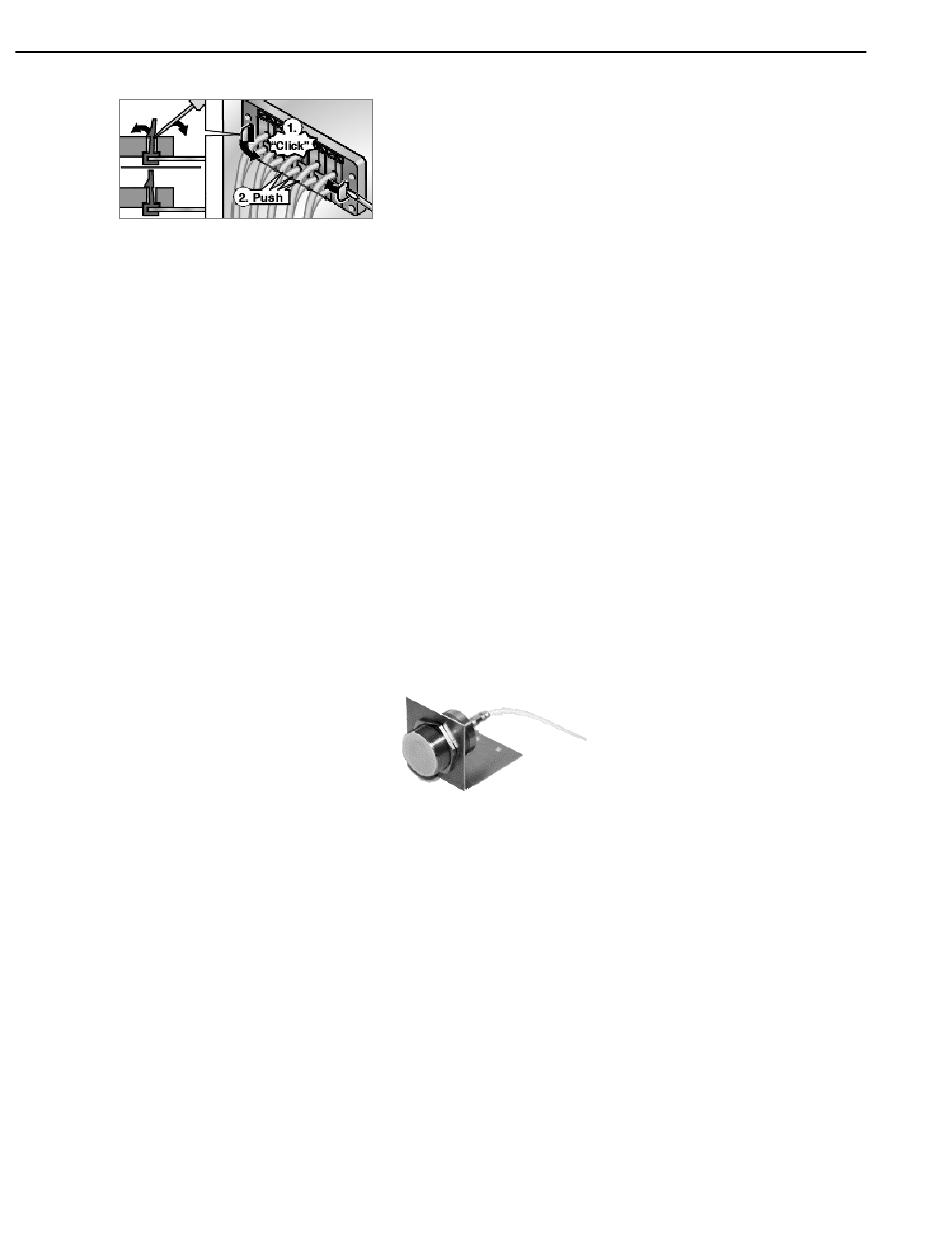

Figure 4-6: Indicateur de position
Indicateur de
synchronisé est indiqué dans le logiciel, les thermogrammes ne sont pas enregistrés !
Verrouillez les crochets d'arrêt avec le rail. Appuyez doucement sur
l'œillet une fois de plus.
position, page 65.
Note
, page 62.
