Installation
4
Montage
4 Installation
4.1 Montage
Le boîtier de protection du linescanner nécessite un support de montage solide et sans vibration. Le boîtier de
protection est livré avec un support de montage, réglable à 90° sur les 3 axes. Pour monter le boîtier de protection
sur le support du capteur, par exemple sur une tour, fabriquez une plaque de montage avec deux trous de montage
de 8,5 mm de diamètre, comme indiqué ci-dessous. Le support de montage a une hauteur de 150 mm.

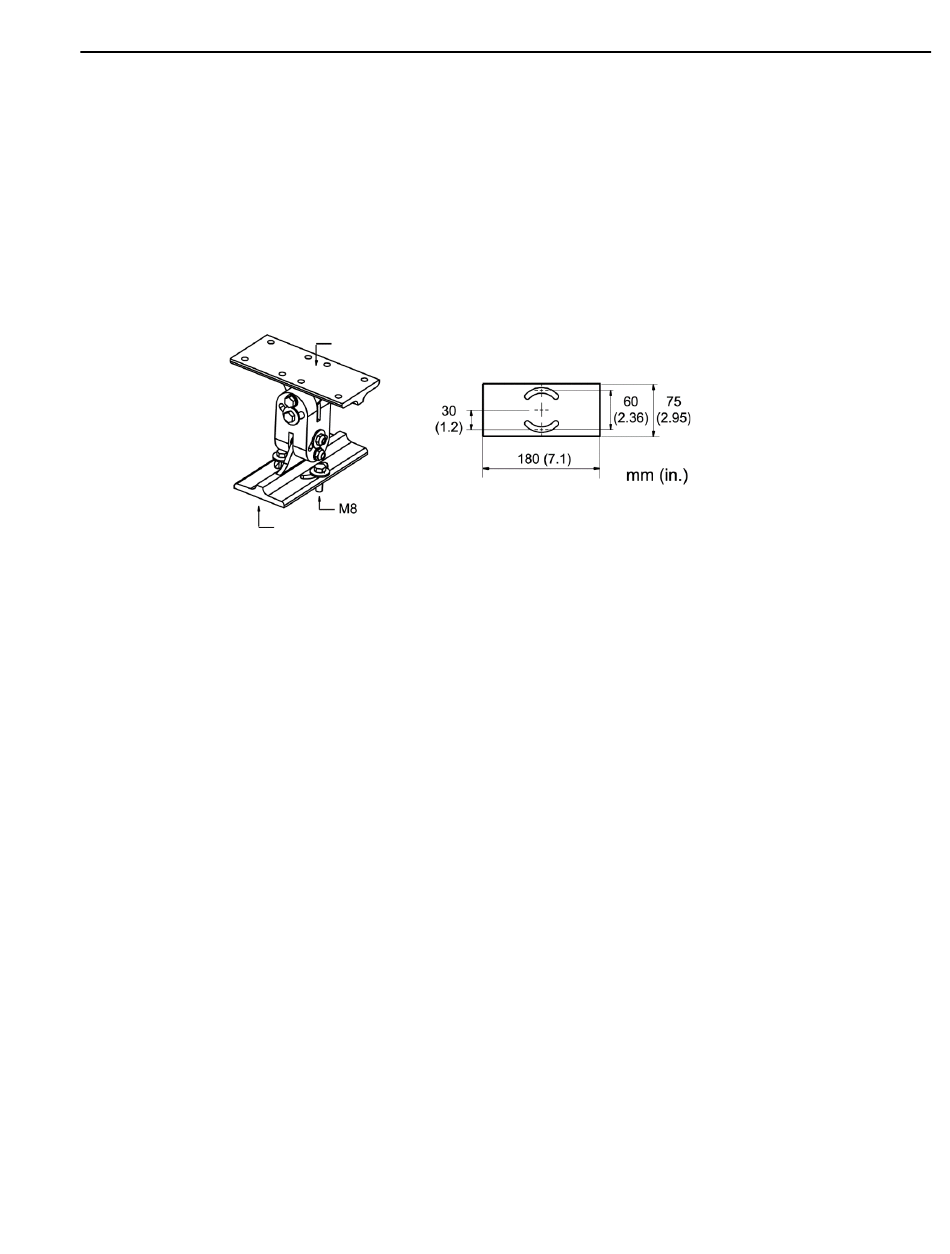

Figure 4- 1: Support de montage 3 axes pour le boîtier de protection
Boîtier de protection
Vue d'en bas
Vue d'en bas
Préparation du boîtier de protection à monter sur le support du capteur
Ouvrez le boîtier de protection par l'arrière pour accéder aux composants internes. Au fond du boîtier, il y a un
système de rail/support sur lequel le linescanner sera monté. Ouvrez les loquets des deux côtés du rail, desserrez
le boulon sur le dessus du support et retirez le support. Montez le scanner en ligne sur le support à l'aide des 4
vis M6 x 12 fournies. Connectez la terre à la partie supérieure du linescanner. Pour installer la terre sur le filetage
de montage gauche, utilisez une vis à tête hexagonale M6 x 12 avec rondelle et rondelle de blocage.
Montage du canal de protection et de la fenêtre
Ouvrez la porte avant du boîtier de protection. Montez le canal de protection du champ de vision sur la face avant
à l'aide de 6 boulons M4 x 12. Le côté fendu du canal de protection est orienté vers le bas. Les boulons doivent
être insérés depuis l'intérieur du boîtier (les écrous sont à l'extérieur).
Note
Veillez à ce que le trou d'évacuation de l'eau de pluie dans le canal de protection soit orienté vers le bas !
21
