1.4 Schéma de fonctionnement
Les débitmètres conçus pour l'utilisation en zones à atmosphère explosible se composent des
composants ou instruments suivants :

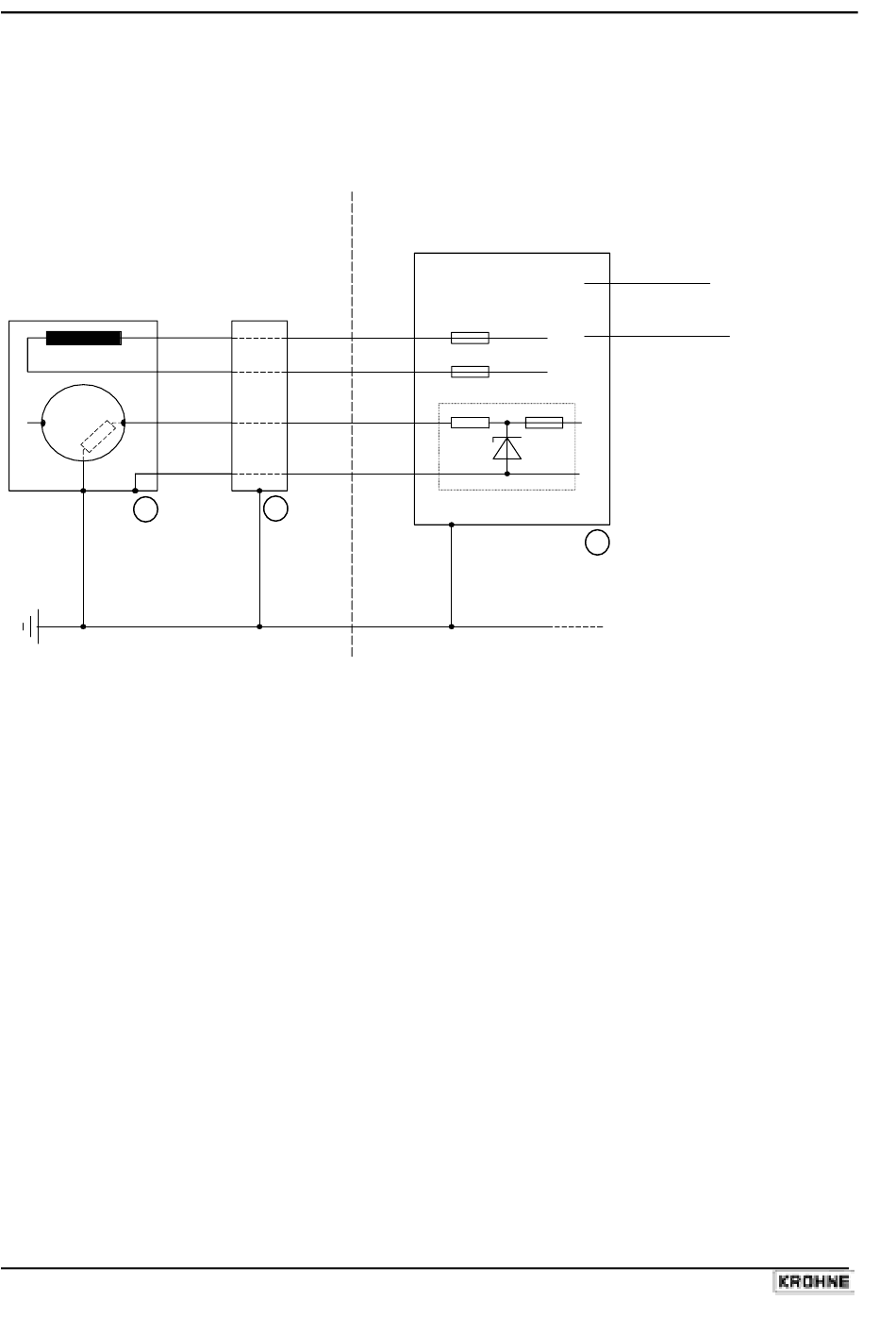

Schéma de fonctionnement d'un débitmètre équipé de l'IFS x000 F-EEx
Zone Ex
S
E
E
M
1
Le schéma de fonctionnement ci-dessus illustre le principe du débitmètre à capteur de mesure
séparé IFS x000 F-EEx conçu pour l'utilisation en zones à atmosphère explosible. Ci-après la
présentation des différents composants :
1.
Capteur de mesure IFS x000 F-EEx
2.
Boîtier de raccordement intermédiaire ZD-EEx. Ce boîtier de raccordement est conçu pour
les produits à mesurer dont la température entraîne un échauffement au niveau des
presse-étoupe ou des points de branchement du/des câble(s) de raccordement au-delà
des températures normalement admissibles. L'utilisation d'un boîtier de raccordement
intermédiaire permet de réduire au maximum la longueur nécessaire en câbles résistant
aux températures élevées (5 m maxi) et donc d'économiser des coûts.
3.
Unité du convertisseur de mesure (par ex. IFC 090 F/...-EEx). Le convertisseur de mesure
comporte le système électronique nécessaire au fonctionnement du capteur de mesure.
Le convertisseur de mesure peut être installé en zones à atmosphère explosible. Dans un
tel cas, l'IFC 090 F/...-EEx est équipé d'un boîtier antidéflagrant. En cas de mise en oeuvre
en une zone sûre (donc non explosible), il est possible d'utiliser en alternative la version
standard non EEx. La version standard comporte également une barrière de sécurité pour
le fonctionnement des électrodes en sécurité intrinsèque (ib) du capteur de mesure.
Autres composants :
M
Tube de mesure
E
Electrode
S
Bobine excitatrice
F
Fusible de bobine de champ (installé dans l'unité du convertisseur de mesure respectif)
B
Barrière de sécurité avec sorties en sécurité intrinsèque (ib).
10
ALTOFLUX IFS 4000F-EEx, PROFIFLUX IFS 5000F-EEx, VARIFLUX IFS 6000F-EEx
7
"EEx e"
8
2,3
"EEx ib"
1
2
Zone Ex
ou zone sûre
Sortie courant
F
Sortie fréquence
F
B
3
Liaison d'équipotentialité
"EEx e"
"EEx e"
