4.6.2. Installation du conduit de sortie d'air
(1). Installation du conduit rectangulaire
Entrée d'air
Entrée d'air
① .
La longueur maximum du conduit fait référence à la longueur maximum du conduit de sortie
d'air ajoutée à la longueur maximum du conduit d'entrée d'air (reprise d'air).
Le conduit est rectangulaire et connecté à la sortie/entrée d'air de l'unité intérieure. Parmi
② .
toutes les sorties d'air, veillez à ce qu'au moins une soit ouverte.
Installation de la reprise d'air (sur le fond du conduit) seulement pour les Unités 09/12/18K
(2). L'emplacement d'installation par défaut du cadre rectangulaire est sur le côté arrière et le
couvercle de reprise d'air est sur le dessous, comme indiqué dans la Fig.37.
(3). Si vous souhaitez utiliser la reprise d'air inférieure, échangez simplement le cadre
rectangulaire et le couvercle de reprise d'air.
(4). Connectez une extrémité du conduit de reprise d'air à la sortie de reprise d'air de l'unité
grâce à des rivets, et connectez l'autre extrémité à la grille de reprise d'air. Afin de pouvoir
ajuster librement et facilement la hauteur, vous pouvez raccourcir le conduit en toile, qui
peut être renforcé et plié par 8# fils de fer.
(5). L'utilisation du mode inférieur de reprise d'air produit plus de bruit que l'utilisation du mode
arrière de reprise d'air ; nous vous recommandons donc d'installer un silencieux et un
boîtier de pression statique pour réduire le bruit.
(6). La méthode d'installation doit être choisie en fonction des conditions du bâtiment et de la
maintenance, etc., comme indiqué dans la Fig.38.

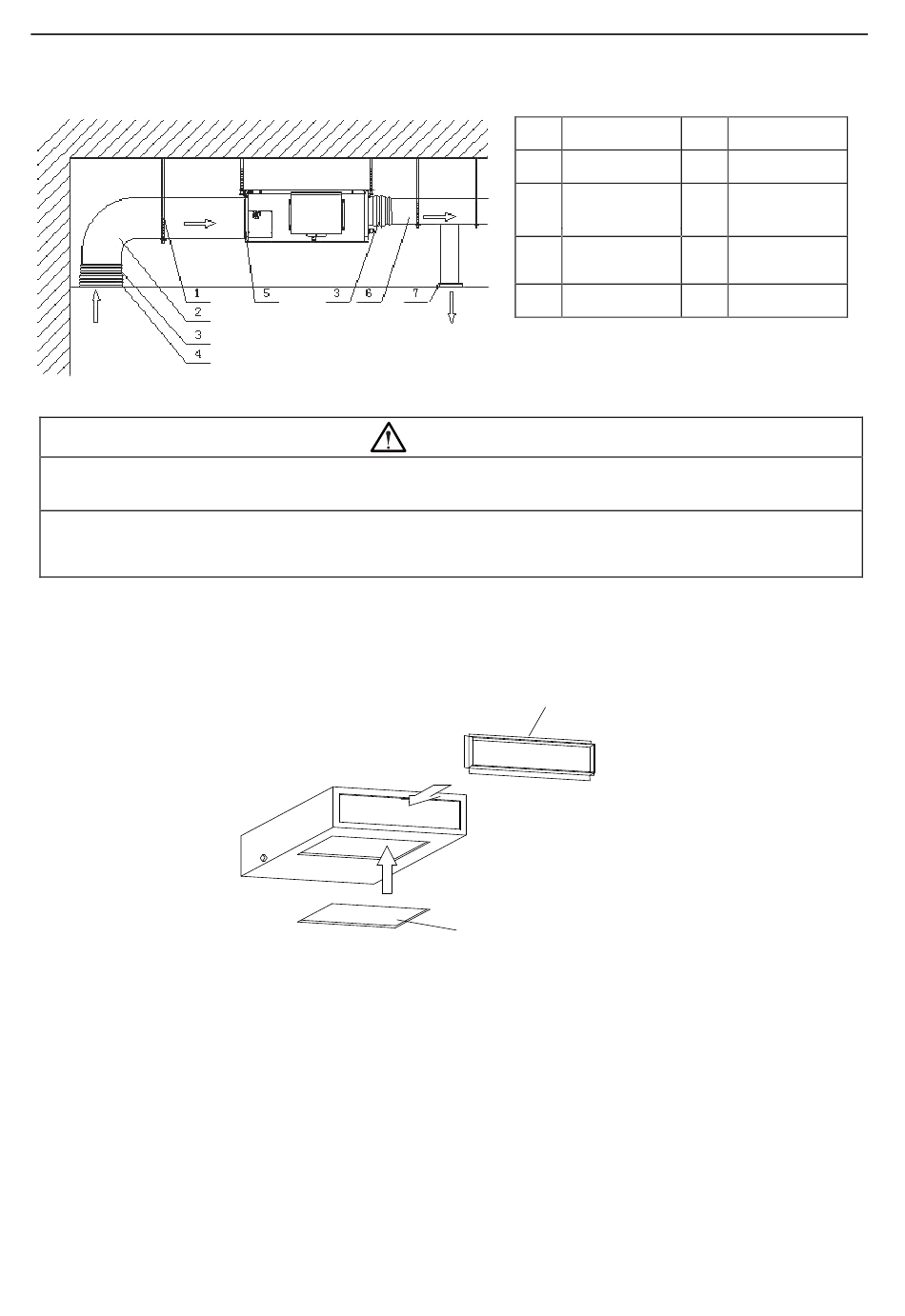

Fig.36
Reprise d'air inférieure
Gainable Série H3 - Super DC Inverter
Nº
1
Tuyau d'entrée
Sortie air
2
Tuyau d'air
3
4
Entrée d'air
Sortie air
ATTENTION !
Cadre rectangulaire
Reprise d'air arrière
Couvercle reprise d'air
Fig.37
25
Nom
Nº
Crochet
5
Tuyau de
6
d'air
sortie d'air
principal
7
Sortie d'air
en toile
Nom
Filtre
