8695 5566 / B

F - MAINTENANCE

1 - DEPANNAGE

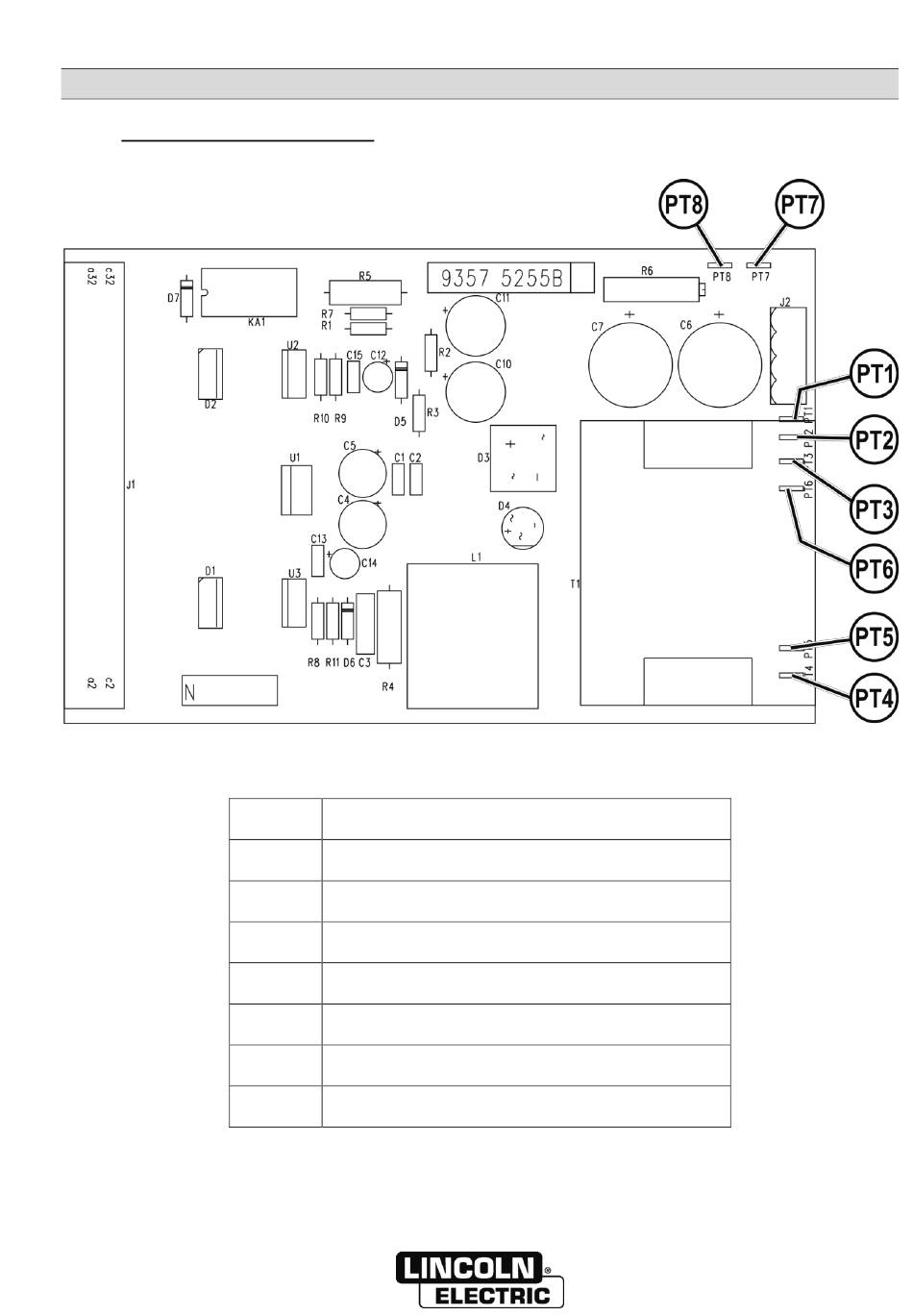

CARTE AMPLI OSCILLARC
OSCILLARC PLUS
PT1 Intensité dans la bobine (100 mV par A).
PT2
+ 8,5 VOLTS +/- 1.
PT3 - 8,5 VOLTS +/- 1.
PT4 + 14 VOLTS +/- 0,2.
PT5
- 14 VOLTS +/- 0,2.
PT6 0 VOLT commun.
PT7 Entrée consigne 0 à +/- 10 VOLTS (PT6 0 VOLT).
PT8
Marche ampli +14 VOLTS (PT6 0 VOLT).
