Connecteur RJ-45
Le connecteur RJ-45, illustré à la
duplex intégral aux stations de travail haut de gamme et entre les armoires de câblage, sur une infrastructure réseau cuivre existante.

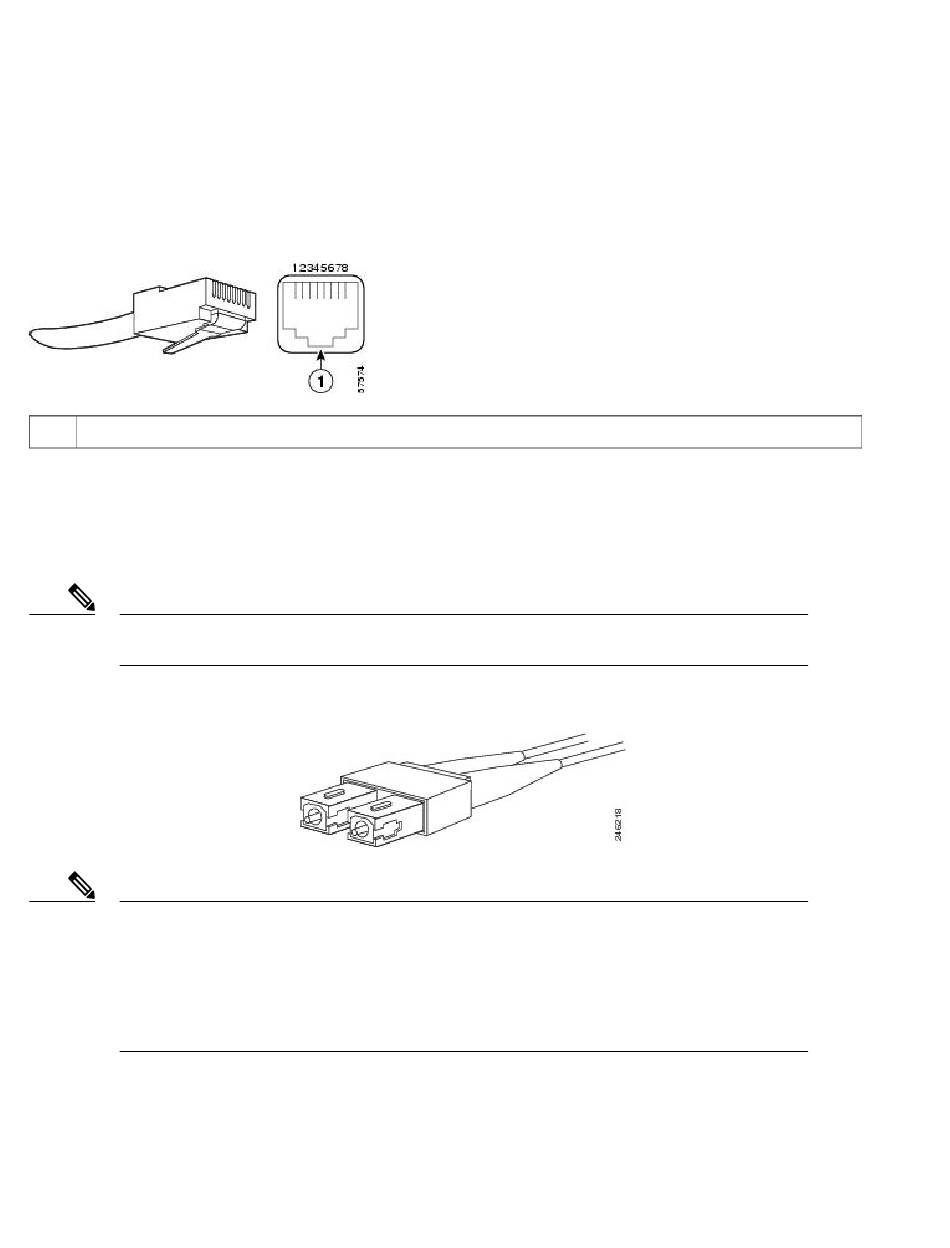

Figure 15: Connecteur RJ-45
1
Connecteur et port RJ-45
Connecteur en fibre optique SC
Le connecteur en fibre optique SC, qui est illustré à la
ports ou des émetteurs de modules en fibre optique à un réseau SMF ou MMF externe.
Avant de réaliser les branchements, vérifiez que les connecteurs optiques sont propres. Les connecteurs
Remarque
contaminés risquent d'endommager la fibre et de provoquer des erreurs de données.
Figure 16: Connecteur en fibre optique SC
Vérifiez que le connecteur réseau est entièrement inséré dans la prise. Il est particulièrement important
Remarque
d'établir une connexion sécurisée lorsque vous reliez un module à un réseau longue distance (2 km ou
1,24 miles) ou à un réseau fortement atténué. Si la DEL de liaison ne s'allume pas, débranchez le connecteur
du câble réseau et réinsérez-le fermement dans la prise du module. L'accumulation de saleté ou de graisse
sur le panneau avant du connecteur (près des ouvertures de fibre optique) risque d'entraîner une forte
atténuation. Cette dernière réduit la puissance optique, qui, située en-deçà des seuils acceptables, empêche
l'établissement de la liaison.
18
Figure 15: Connecteur RJ-45, à la page 18
Figure 16: Connecteur en fibre optique SC, à la page
fournit une connectivité Gigabit Ethernet (GE) en mode
18, permet de relier des
