Installation du module SFP sur la carte de ligne
Pour insérer un module d'émetteur-récepteur SFP dans le port d'interface GE de la carte d'interface avec câble Cisco uBR-MC3GX60V :
Assurez-vous que vous êtes correctement relié à la terre, en portant un bracelet de mise à la terre.
Précaution
Procédure
Étape 1
Retirez le module SFP de son emballage de protection.
Étape 2
Trouvez les marquages de transmission (Tx) et de réception (Rx) qui identifient le côté supérieur du module SFP.
Sur certains émetteurs SFP, les marques Tx et Rx sont parfois remplacées par des flèches partant du connecteur
Remarque
de l'émetteur SFP (direction de transmission ou Tx) et pointant vers le connecteur (direction de réception ou
Rx).
Étape 3
Placez le module SFP devant l'ouverture du connecteur.
Étape 4
Insérez le module d'émetteur-récepteur SFP dans le connecteur jusqu'à ce que le connecteur du module SFP s'enclenche
dans le connecteur du logement (voir la
le loquet SFP.

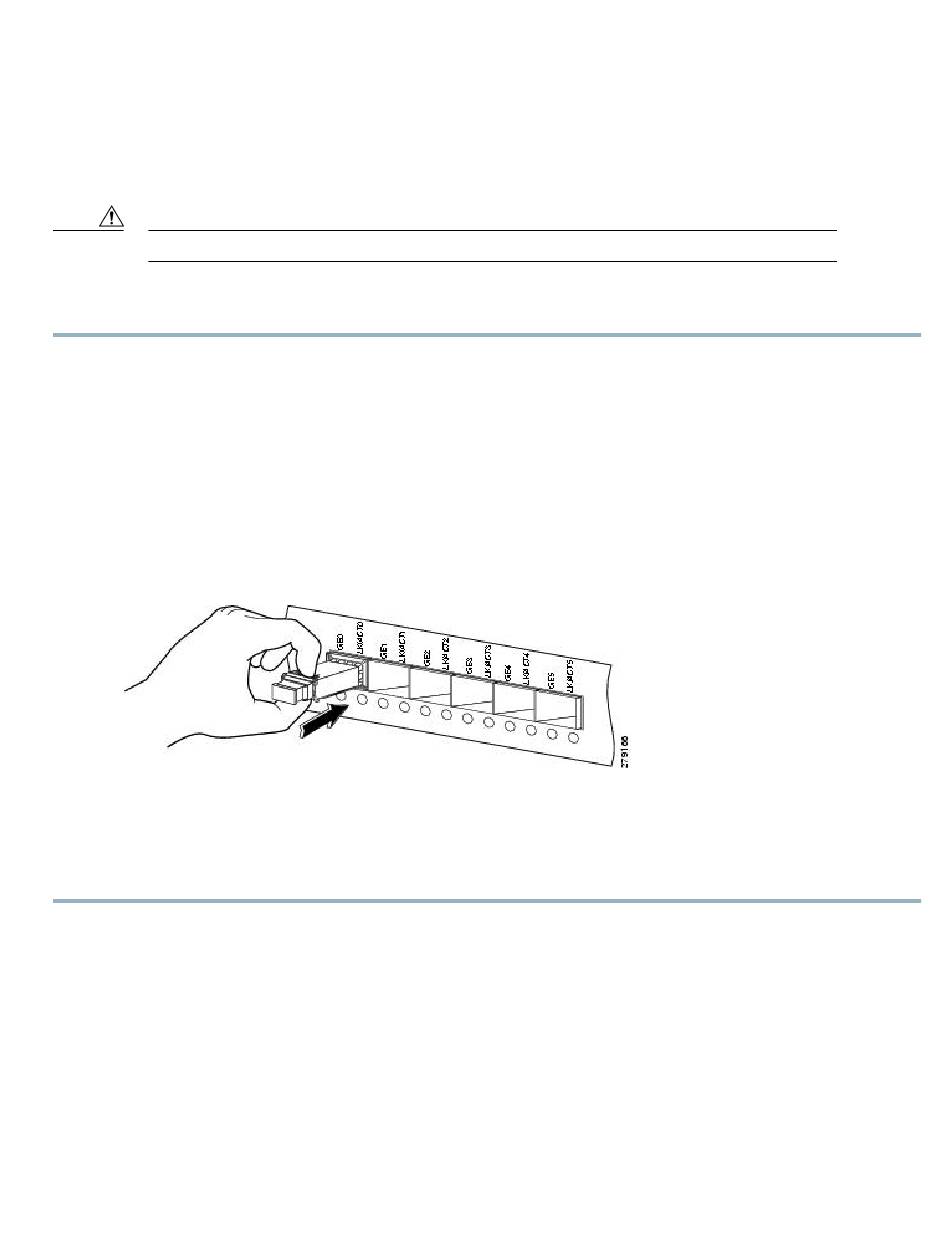

Figure 14: Insertion d'un module SFP dans un port d'interface GE
Étape 5
Retirez le bouchon anti-poussière du module SFP et conservez-le en lieu sûr pour une utilisation ultérieure.
Étape 6
Contrôlez les faces du connecteur LC en fibre optique et nettoyez-les.
Étape 7
Retirez les bouchons anti-poussière des orifices optiques de l'émetteur-récepteur SFP.
Câbles d'interface de module SFP
Après avoir installé le module SFP dans le port GE, vous devez fixer les câbles au module SFP. Les types de connecteurs utilisés
pour fixer les câbles d'interface au module SFP sont indiqués ci-après :
Figure 14: Insertion d'un module SFP dans un port d'interface
GE), puis fermez
17
