Notice ATLCD 16/32/48/64(R)
Alarme technique 16, 32, 48 et 64 zones (R: relais en option)
8. Programmation des noms de zones
Raccorder le clavier sur la prise PS/2 située sur la carte principale de la centrale.
Appuyer sur F4 pour entrer dans le menu.
Appuyer sur les touches du clavier pour entrer le nom de la zone correspondant au numéro de la zone (10)
Appuyer sur F2 pour enregistrer le nom de la zone
Appuyer sur ENTER pour incrémenter le numéro de la zone puis répéter les deux dernières étapes autant de fois qu'il est nécessaire
pour les autres zones.
Sortir du menu en appuyant sur la touche F10.
Pour effacer le nom d'une zone, appuyer plusieurs fois sur la barre espace puis appuyer sur la touche F2.
Récapitulatif des fonctions des touches du clavier :
F4
Accès au menu de programmation du nom des zones.
F2
Sauvegarder le nom de la zone (Inscription de 14 caractères maximum)
F10
Sortir du menu de programmation du nom des zones.
ESC
Décrémenter le numéro de la zone.
ENTER Incrémenter le numéro de la zone.

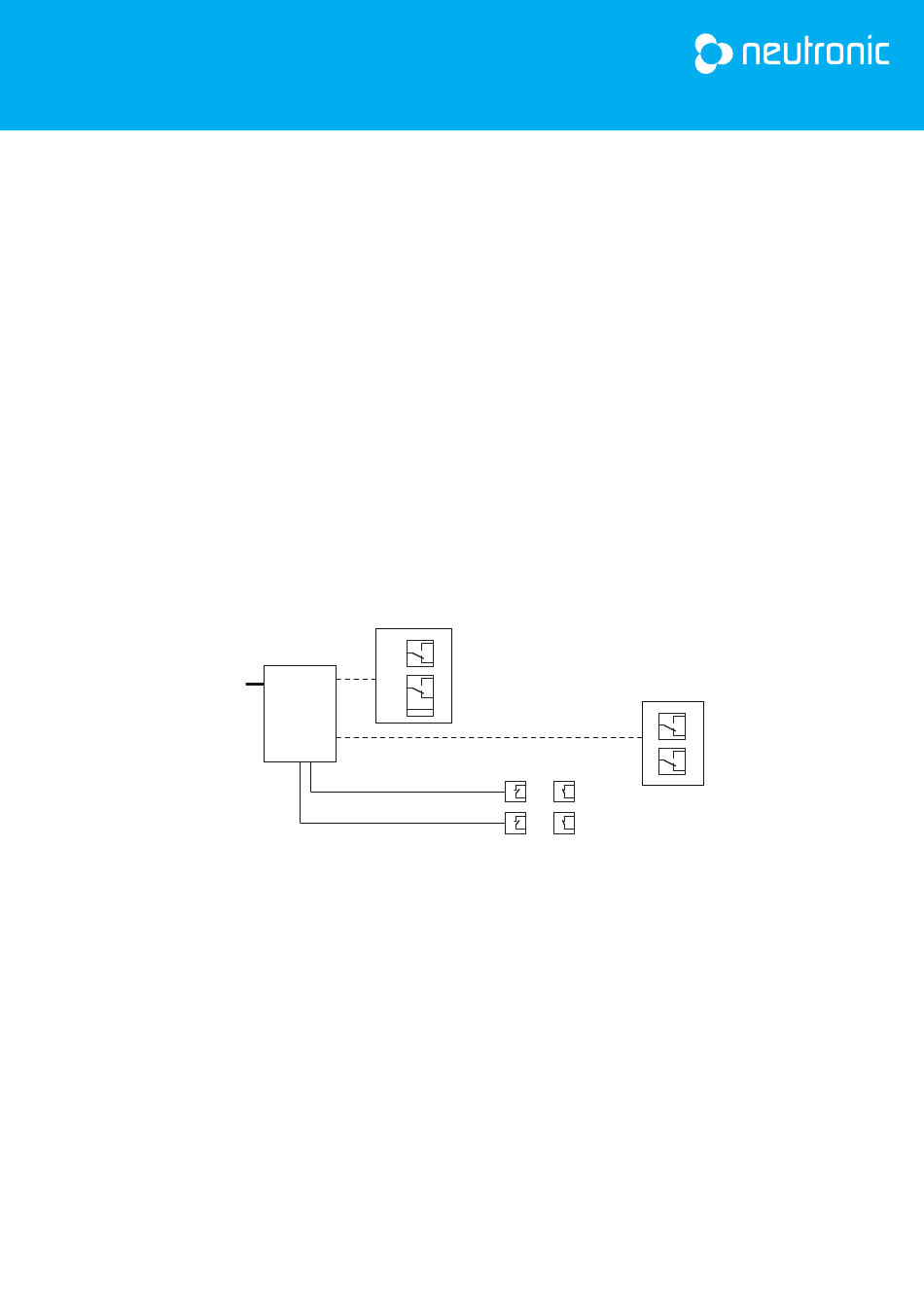

9. Synoptique
Alimentation
secteur
250VAC
50/60 Hz
2x1,5mm²
10.
Principe de fonctionnement
Lors d'un déclenchement d'une nouvelle alarme, le nombre de zone en état d'alarme est réactualisé, le numéro, l'heure du
déclenchement et le nom de la nouvelle zone sont affichés.
Le voyant rouge ALARME clignote et le buzzer retentit.
L'appui sur le bouton ARRET AVERT. arrête le fonctionnement du BUZZER et le voyant rouge ALARME devient fixe.
L'appui sur les boutons « flèche haut » et « bas » font défiler l'ensemble des zones en état d'alarme et qui n'ont toujours pas été
acquitées par l'appui sur le bouton REARMEMENT.
L'appui sur le bouton REARMEMENT réactualise les zones qui restent en alarme. Si le numéro de la zone apparaît ou le nombre de
zones n'est toujours pas nul, c'est qu'il reste des contacts qui ne sont pas revenus dans leurs état de veille.
Report général
contact sec et alimenté
Tableau d'alarme
C
technique
Vcc
GND
1 câble 1 paire 8/10° (L<2km)
T
R
Contact sec à surveiller
NO ou NF
ou
ou
NOT-0010 V.01
Option :
report des zones
par contact sec
T
C
R
T
C
R
Page 3/5
