Le menu "Expert"
100
Enregistrement de la courbe de mapping
La courbe de mapping peut être enregistrée de différentes façons :
• Map usine
• Chevauchement de la courbe de mapping
• Réenregistrement de la courbe de mapping

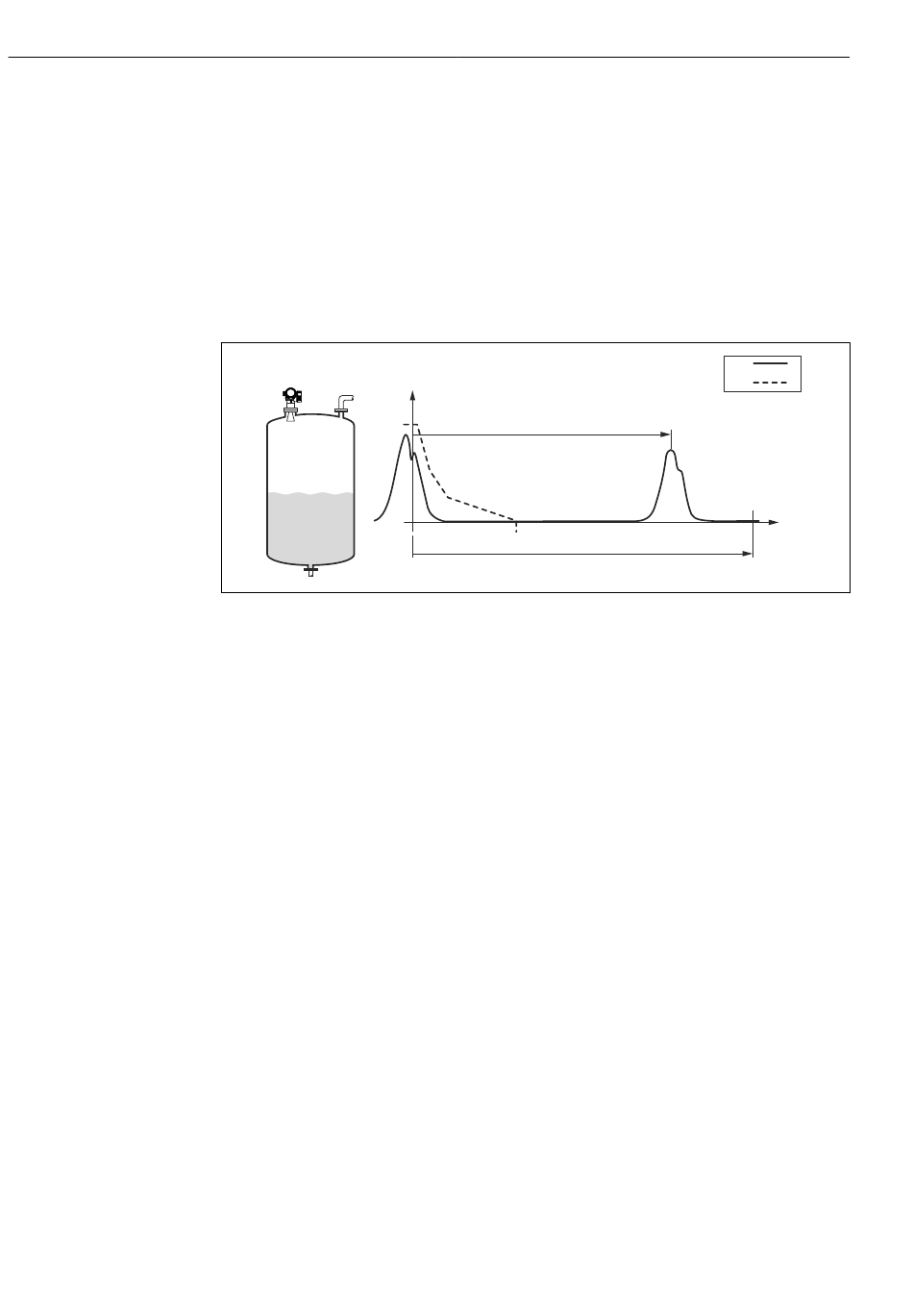

Map usine
La suppression usine est adaptée à l' a ntenne concernée et, par conséquent, mémorisée
dans l' a ppareil. Elle n' e st pas enregistrée par l' u tilisateur. Elle comprend la zone proche de
l' a ntenne (zone de résonance).
A [dB]
1
Courbe enveloppe
2
Map usine
3
Dans le cas de mesures d' i nterface, l' h ystérésis a un impact sur la distance du niveau et sur la distance de
l' i nterface.
4
Distance "vide"
Même si une nouvelle suppression est enregistrée, la suppression usine reste mémorisée
dans l' a ppareil et peut être appelée plus tard en choisissant l' o ption Map usine dans le
paramètre Confirmation distance.
Chevauchement de la courbe de mapping
Dans ce cas, la courbe de mapping existante (map usine ou suppression précédemment
enregistrée) est conservée dans un premier temps.
La courbe enveloppe est observée pendant le Temps superposition map réglé. A chaque
position de la courbe enveloppe, c' e st la valeur d' a mplitude la plus grande qui est prise et
utilisée pour la courbe de mapping. Selon les circonstances, il peut s' a gir de la valeur
disponible de l' a ncienne courbe de mapping ou d' u ne valeur qui a été atteinte lors du
Temps superposition map.
La superposition permet de supprimer non seulement les signaux parasites statiques mais
aussi les signaux parasites dynamiques (par exemple des agitateurs).
La superposition de la courbe de mapping est utilisée si dans Confirmation distance,
l' o ption Distance Ok ou Cuve vide a été sélectionnée.
Réenregistrement de la suppression
Dans ce cas, la suppression existante est effacée et une nouvelle courbe de mapping est
enregistrée.
Contrairement à la superposition, seule la courbe enveloppe instantanée est utilisée pour
la suppression. Dans ce cas, il n' y a pas de temps de superposition. Le réenregistrement de
la courbe enveloppe se fait donc plus rapidement que pour la superposition. Elle ne permet
toutefois que de supprimer les signaux parasites statiques.
Micropilot FMR5x FOUNDATION Fieldbus
3
4
1 =
2 =
D
[m (ft)]
A0020643
Endress+Hauser
