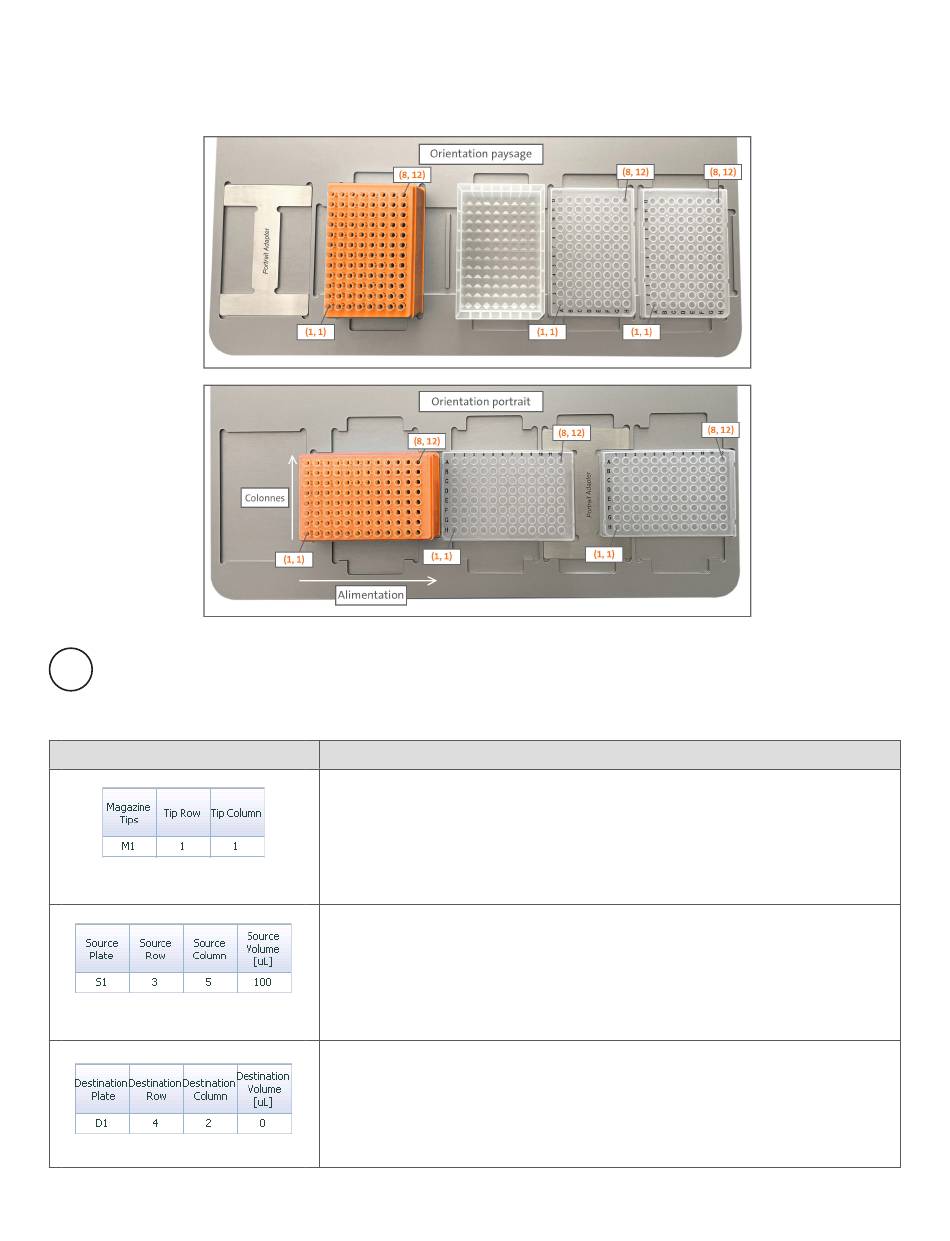

L'image suivante montre la convention utilisée pour définir les coordonnées, c'est-à-dire la ligne et la colonne de chaque puits dans les plaques, quelle
que soit l'orientation de la plaque. Le même principe s'applique aux portoirs de pointes ou à tout autre accessoire. REMARQUE : Il est très important
que les plaques, les portoirs de pointes ou tout autre accessoire soient correctement définis ou créés pour éviter d'éventuelles collisions.
L'instrument reconnaîtra si l'étape (ou la ligne) de protocole suivante fait appel à la même pointe jetable qui est déjà présente dans
la tête monocanal. Si tel est le cas, l'instrument poursuivra l'exécution du protocole sans interruption. Dans le cas contraire, les
Conseil
pointes seront automatiquement permutées en fonction des paramètres du protocole.
Tableau 8. Menu de l'onglet « Single-channel Head Protocol » (Protocole pour la tête monocanal).
Élément de menu
Description
Ces colonnes indiquent la pointe jetable exacte à utiliser pendant cette étape du protocole.
REMARQUE : Le champ « Magazine Tips » (Emmagasiner dans les embouts) accepte
uniquement les mots M1, M2 ou M3 (en minuscules ou en majuscules). Les mnémoniques
M1, M2 ou M3 représentent le portoir de pointes et sont référencés dans l'onglet « Paramètres
généraux ». « Tip Row » (Ligne de la pointe) et « Tip Column » (colonne de la pointe)
représentent l'emplacement de la pointe dans le portoir. Voir ci-dessus la convention utilisée
pour déterminer l'emplacement de la pointe dans le portoir.
Ces colonnes indiquent le puits source à partir duquel vous souhaitez prélever.
REMARQUE : Le champ « Source plate » (plaque source) accepte uniquement les mots S1, S2
ou S3 (en minuscules ou en majuscules). Les mnémoniques S1, S2 ou S3 représentent la plaque
source et sont référencés dans l'onglet « Paramètres généraux ». « Source Row » (Ligne de la
source) et « Source Column » (Colonne de la source) représentent l'emplacement du puits dans
la « plaque source ». Voir ci-dessus la convention utilisée pour déterminer l'emplacement du
puits dans la plaque.
Ces colonnes indiquent le puits de destination dans lequel vous souhaitez distribuer le
volume aspiré. REMARQUE : Le champ « Destination Plate » (Plaque de destination) accepte
uniquement les mots D1, D2 ou D3 (en minuscules ou en majuscules). Les mnémoniques D1,
D2 ou D3 représentent la plaque de destination et sont référencés dans l'onglet « Paramètres
généraux ». « Destination Row » (Ligne de la destination ) et « Destination Column » (Colonne
de la destination ) représentent l'emplacement du puits dans la « plaque de destination ». Voir
ci-dessus la convention utilisée pour déterminer l'emplacement du puits dans la plaque.
Manuel d'utilisation
|
23
