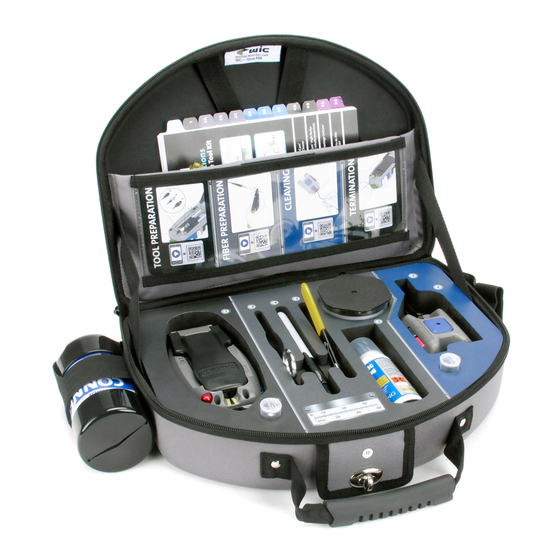

Visual Installation Instructions for the UniCam
High-Performance Tool Kit with FBC-007 Cleaver
Visuelle Montageanweisung für das UniCam
mance Werkzeug mit FBC-007 Trenngerät Inhaltsverzeichnis
Instructions visuelles pour la trousse de montage UniCam
haute performance avec cleaver FBC-007
Guía de instalación visual de la herramienta de Alto
desempeño UniCam
1
®
con Cortadora FBC-007
40 mm
2
®
®
High-Perfor-
®

Publicité

loading

Manuels Connexes pour CORNING UniCam High-Performance Tool Kit

Sommaire des Matières pour CORNING UniCam High-Performance Tool Kit

  • Page 1 visual installation instructions UniCam High-Performance Tool Kit ® 40 mm English Visual Installation Instructions for the UniCam ® High-Performance Tool Kit with FBC-007 Cleaver Deutsch Visuelle Montageanweisung für das UniCam ® High-Perfor- mance Werkzeug mit FBC-007 Trenngerät Inhaltsverzeichnis Français Instructions visuelles pour la trousse de montage UniCam ®...

  • Page 3: Safety Precautions

    Do not apply more pulling force to the cable than specified. Do not crush the cable or allow it to kink. Doing so may cause damage that can alter the transmission characteristics of the cable; the cable may have to be replaced. For additional safety information, please visit www.corning.com/opcomm/safety...

  • Page 4: Precauciones De Seguridad

    No doble el cable más de lo recomendado. No aplique más fuerza de tensión de la recomendada. No aplaste el cable ni permita que se enrosque. El no seguir las recomen- daciones del cable puede estropear las características; quizás tendrá que sustituir el cable. Para información adicional de seguridad, por favor visite www.corning.com/opcomm/safety.

  • Page 5: Sicherheitshinweise

    Biegeradius biegen. Kabel nicht stärker als in der Spezifikation angegeben ziehen. Kabel nicht drücken oder knicken. Bei Nichtbeachtung können Schäden auftreten, die die Übertragungseigenschaften des Kabels verändern; eventuell muss das Kabel ersetzt werden. Besuchen Sie bitte www.corning.com/opcomm/safety für weitere Sicherheitsinformationen...

  • Page 6: Consignes De Sécurité

    Ne poussez pas la traction des câbles au delà des recommandations. N’écrasez pas le câble et évitez qu’il s’entortille. Tous ces gestes malencontreux pourraient altérer les caractéristiques de transmission du câble qui devrait être remplacé. Pour tout complément d’information, veuillez consulter notre page: www.corning.com/opcomm/safety...
  • Page 9 Table of Contents 1. Connector Preparation ® UniCam High-Performance Installation Tool ........2. Fiber Preparation 900 µm Tight-Buffered Fiber.............. 5 Fan-Out Kit Tubing ................9 Jacketed Cable.................. 13 3. Fiber Cleaving 900 µm Tight-Buffered Fiber............... 17 Fan-Out Kit Tubing ................19 Jacketed Cable..................
  • Page 10 Sommaire 1. Préparation des connecteurs Trousse High-Performance UniCam ® ..........2. Préparation de la fibre optique Fibre à gaine intermédiaire de 900 µm..........5 Kit d’épanouissement ................ 9 Câble gainé ..................13 3. Coupe de la fibre Fibre à gaine intermédiaire de 900 µm..........17 Kit d’épanouissement ................
  • Page 13 Connector Preparation - UniCam ® High-Performance Installation Tool LAN-1409-EN | PAGE 1...
  • Page 14 ST®Compatible LAN-1409-EN | PAGE 2...
  • Page 15 ® ® LAN-1409-EN | PAGE 3...
  • Page 16 900 µm Fan-Out Jacketed LAN-1409-EN | PAGE 4...
  • Page 19 Fiber Preparation - 900 µm Tight-Buffered Fiber LAN-1409-EN | PAGE 5...
  • Page 20 ST® ST®Compatible 40 mm LAN-1409-EN | PAGE 6...
  • Page 21 40 mm LAN-1409-EN | PAGE 7...
  • Page 22 LAN-1409-EN | PAGE 8...
  • Page 25 Fiber Preparation - Fan-Out Kit Tubing LAN-1409-EN | PAGE 9...
  • Page 26 ST® ST®Compatible 42.5 mm 2.5 mm LAN-1409-EN | PAGE 10...
  • Page 27 LAN-1409-EN | PAGE 11...
  • Page 28 LAN-1409-EN | PAGE 12...
  • Page 31 Fiber Preparation - Jacketed Cable LAN-1409-EN | PAGE 13...
  • Page 32 ST®Com 1.6 mm = 20 2.0 mm = 18 2.9 mm = 16 LAN-1409-EN | PAGE 14...
  • Page 33 1.6 mm = 20 2.0 mm = 18 2.9 mm = 16 11 mm LAN-1409-EN | PAGE 15...
  • Page 34 40 mm LAN-1409-EN | PAGE 16...
  • Page 37 Fiber Cleaving - 900 µm Tight-Buffered Fiber LAN-1409-EN | PAGE 17...
  • Page 38 10 mm LAN-1409-EN | PAGE 18...
  • Page 41 Fiber Cleaving - Fan-Out Kit Tubing LAN-1409-EN | PAGE 19...
  • Page 42 12.5 mm LAN-1409-EN | PAGE 20...
  • Page 45 Fiber Cleaving - Jacketed Cable ≥ 50 mm LAN-1409-EN | PAGE 21...
  • Page 46 10 mm LAN-1409-EN | PAGE 22...
  • Page 49 Connector Termination - 900 µm Tight-Buffered Fiber and Fan-Out Kit Tubing LAN-1409-EN | PAGE 23...
  • Page 50 LAN-1409-EN | PAGE 24...
  • Page 51 ST®Compatible LAN-1409-EN | PAGE 25...
  • Page 52 ST® LAN-1409-EN | PAGE 26...
  • Page 53 LAN-1409-EN | PAGE 27...
  • Page 54 LAN-1409-EN | PAGE 28...
  • Page 57 Connector Termination - Jacketed Cable LAN-1409-EN | PAGE 29...
  • Page 58 LAN-1409-EN | PAGE 30...
  • Page 59 LAN-1409-EN | PAGE 31...
  • Page 60 ST®Compatible LAN-1409-EN | PAGE 32...
  • Page 61 17 16 ST® LAN-1409-EN | PAGE 33...
  • Page 62 LAN-1409-EN | PAGE 34...
  • Page 65 Maintenance and Troubleshooting Maintenance for Installation Tool and FBC-007 Cleaver Changing Batteries for the Installation Tool LAN-1409-EN | PAGE 35...
  • Page 66 LAN-1409-EN | PAGE 36...
  • Page 67 Cleaning the Installation Tool @ 100 LAN-1409-EN | PAGE 37...
  • Page 68 LAN-1409-EN | PAGE 38...
  • Page 69 1.25 LAN-1409-EN | PAGE 39...
  • Page 70 Cleaning the FBC-007 Cleaver @ 75 LAN-1409-EN | PAGE 40...
  • Page 71 LAN-1409-EN | PAGE 41...
  • Page 72 LAN-1409-EN | PAGE 42...

  • Page 75: Troubleshooting Guide
