HELI -
SCALE
Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
Manuel d'assemblage

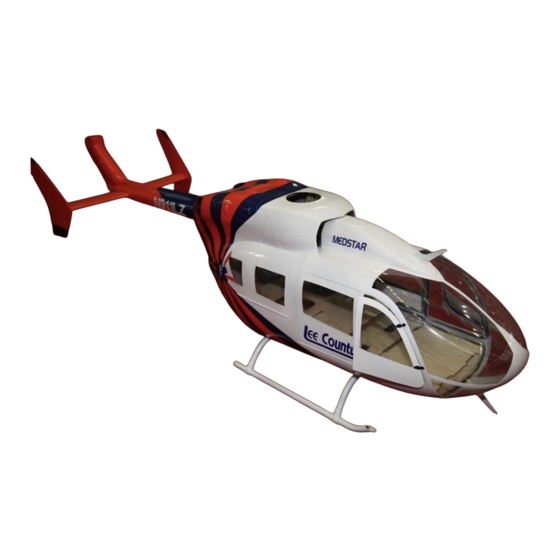

EC-145 XL-2
Classe 600
Cher client,
Merci d'avoir choisi un fuselage/accessoire HELI - SCALE.
Toute l'équipe vous souhaite une bonne construction et de bons vols.
HELI –
SCALE
www.heli-scale.fr
Publicité
Manuels Connexes pour Heli-scale EC-145 XL-2
Sommaire des Matières pour Heli-scale EC-145 XL-2
- Page 1 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Manuel d’assemblage EC-145 XL-2 Classe 600 Cher client, Merci d’avoir choisi un fuselage/accessoire HELI - SCALE. Toute l’équipe vous souhaite une bonne construction et de bons vols. HELI – SCALE...
-
Page 2: Important
HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr IMPORTANT Merci de bien vouloir lire et respecter cette notice de montage étape par étape. - Avant le collage de certaines pièces, celles-ci doivent être totalement sèche. - Les Hélicoptères modèles réduits ne sont pas des jouets : un mauvais usage de ce produit peut causer des dommages matériels et corporels très important dont la mort... -
Page 3: Montage Du Train D'atterrissage
HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Montage du train d’atterrissage Le train peut déjà être monté et peint selon les kits. Le montage débute avec l’assemblage du train d’atterrissage. Si vous pensez peindre votre train d’atterrissage, pensez à le poncer avant son assemblage. - Page 4 SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Percez des trous de 3mm espacés de 10 cm dans votre fuselage sur les emplacements de votre train d’atterrissage. Repérez les trous a percer sur le train est contre-percez le train d’atterrissage. Avec les vis fournies, mettez en place le train d’atterrissage.
- Page 5 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Renvoi d’anti couple. La partie en métal vient se loger dans la dérive du fuselage. Reportez vous à la notice du renvoi pour plus d'informations. Démonter le capot arrière de la poutre de queue. Insérer le renvoi AC et le quarter d’AC comme sur la photo ci-dessous : Découper le tube de queue de votre mécanique à...
- Page 6 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Découper et ajuster les pièces en métal et en bois dans le fuselage si besoin comme indiqué par les flèches en rouge ci-dessous : Insérer la tringlerie sous gaine pour l’AC : en vert sur le dessus pour une rotation gauche en bleu par le dessous du tube de queue pour une rotation à...
- Page 7 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Photo du renvoi d’AC en place. Quelques points de colle à l'époxy lente assure un bon maintien. Réalisez les découpes dans le fuselage avec une « Dremel » afin de faire rentrer le tube de queue.
- Page 8 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Effectuez la découpe latérale à la forme de votre boîtier. Cette étape est une succession d’ajustements pour avoir un bon résultat final. Mise en place des décorations. Collez l’autocollant au complet (selon les kits) Puis retirez les contours.
- Page 9 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Ces éléments peuvent être vissés ou collés. En cas de collage, pensez à dépolir les parties collées. Du papier de verre à grains fins suffit. Attention de nombreuses colles cyanoacrylates laissent des tracent blanchâtres, faites des essais.
- Page 10 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Découpez l’ouverture du fuselage comme sur la photo. (la photo des couples posé dans le fuselage peut variée selon le moddèle) À cette étape, il est possible de positionner la mécanique sur son plancher ur une grande majorité...
- Page 11 SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Coller le stabilisateur et les dérives comme sur la photo ci-dessous à la colle époxy Astuce, de la mousse dense peut-être installée autour du tube de queue pour éviter que celui-ci ne bouge ni ne vibre.
- Page 12 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Réalisez l’agrandissement de l’ouverture du capot pour que les commandes se déplacent sans toucher les bords. Le capot supérieur est a fixé aussi solidement. Installez les barres anti vibrations. Elles sont très importantes et permettent de rigidifier la mécanique par rapport au fuselage.
- Page 13 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Note importante : la cabine principale doit être sécurisée soit à l’aide de petite vis, soit d’un morceau de scotch.
- Page 14 HELI - SCALE Copyright ® 2012 - Reproductions interdites www.heli-scale.fr Accessoires disponibles : • Tête quadri pale maquette • Feux de position • Visserie pare brise • Et encore plus… merci de visiter notre site web : www.heli-scale.fr Bon vol, L’équipe...
