HELI -
SCALE
Copyright ® 2010 - Reproductions interdites
www.heli-scale.fr

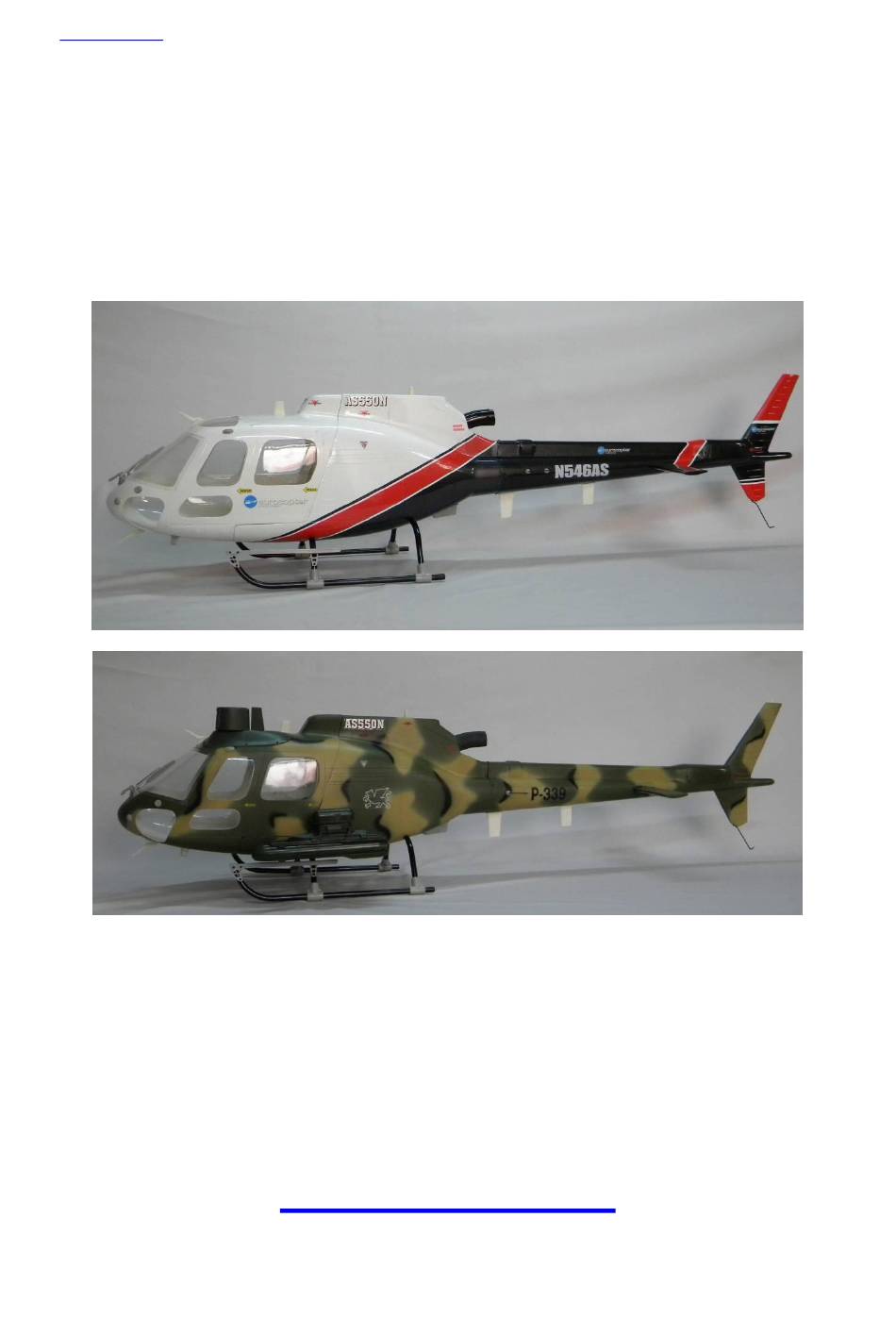

Manuel d'assemblage
AS-350 et FENNEC classe 600
Cher client,
Merci d'avoir choisi un fuselage/accessoire HELI - SCALE.
Toute l'équipe vous souhaite une bonne construction et de bons vols.
HELI –
SCALE
www.heli-scale.fr

Publicité

loading

Sommaire des Matières pour Heli-scale AS-350

  • Page 1 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Manuel d’assemblage AS-350 et FENNEC classe 600 Cher client, Merci d’avoir choisi un fuselage/accessoire HELI - SCALE. Toute l’équipe vous souhaite une bonne construction et de bons vols. HELI –...
  • Page 2 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr IMPORTANT Merci de bien vouloir lire et respecter cette notice de montage étape par étape. - Avant le collage de certaines pièces, celles-ci doivent être totalement sèche. - Les Hélicoptères modèles réduits ne sont pas des jouets : un mauvais usage de ce produit peut causer des dommages matériels et corporels très important dont la mort...
  • Page 3 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Composition du kit + Fuselage Gel coat ou Fuselage peint...
  • Page 4 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Armement pour FENNEC (Version militaire)
  • Page 5 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblage pour mécanique Thunder Tiger 50SE Pour une mécanique T-rex 600 reportez vous à la fin de cette notice pour l’assemblage. IMPORTANT : Nous vous suggérons de fiabiliser votre mécanique avant d’effectuer l’intégration dans le fuselage : 10 vols test en mode training minimum.
  • Page 6 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblez le train (patins et arceaux) en utilisant des vis de 3*3...
  • Page 7 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr La photo ci dessus explique l’emplacement sur le couple. Dans la réalité il y a le fuselage entre le train et le couple ! Démontez le carter d’anti couple de votre tube de queue ainsi que la tringlerie. Ajustez le support du servo d’AC si besoin lors de l’intégration de la mécanique dans le fuselage.
  • Page 8 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Et le support en mousse sur l’arrière du tube de queue Insérez la mécanique dans le fuselage et vissez-la comme indiqué sur les photos ci dessous...
  • Page 9 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Collez le tube de queue sur la partie central du fuselage à l’époxy lente Puis remontez le carter d’anti couple...
  • Page 10 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblage du stabilisateur : ATTENTION : lors du montage du stabilisateur sur le tube de queue, veillez à ce qu’il ne touche pas la tringlerie du servo d’anti couple. Ajustez les orifices sur le tube de queue, insérez le stabilisateur et centrez-le. Collez-le à l’époxy lente.
  • Page 11 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblage des accessoires :...
  • Page 12 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblage de l’armement pour le FENNEC (Version militaire)
  • Page 13 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblage terminé :...
  • Page 14 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr...
  • Page 15 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Assemblage pour mécanique T-REX 600 ESP IMPORTANT : Nous vous suggérons de fiabiliser votre mécanique avant d’effectuer l’intégration dans le fuselage : 10 vols test en mode training minimum. Assemblez les couples de support de mécanique comme indiqué sur les photos ci dessous. Effectuez...
  • Page 16 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr Montez sur votre mécanique les renforts anti-vibration (style bras de servo) fournis sur le châssis Et le support en mousse sur l’arrière du tube de queue Insérez la mécanique dans le fuselage comme indiqué sur les photos ci-dessous, ajustez si besoin.
  • Page 17 HELI - SCALE Copyright ® 2010 - Reproductions interdites www.heli-scale.fr HELI-SCALE vous propose toute une gamme d’accessoires : Feux de position Pales Anti couple Cockpit Accessoires cokpit Panier Rotor Tri-pales Et bien plus encore … Bon vol, L’équipe d’HELI-SCALE www.heli-scale.fr...

Ce manuel est également adapté pour:

Fennec 600
