Contrôle des fusibles
.13

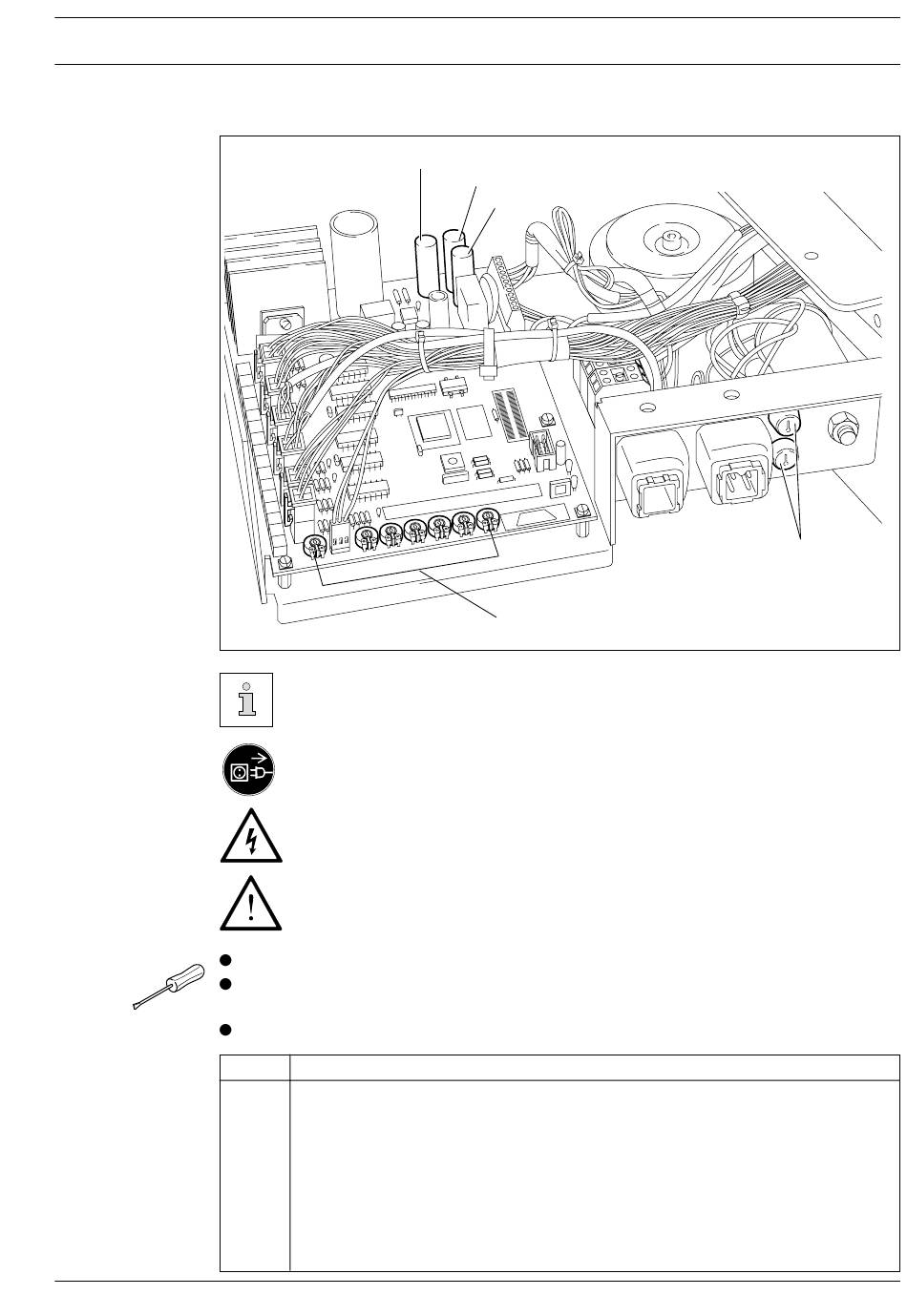

Fig. 12 - 12
Remplacer les fusibles F1/F2, F300, F301 ou F302 en fonction des besoins.
Pour remplacer les fusibles, retirer le boîtier à fusibles situé sur le côté droit du socle de
la machine.
En replaçant le boîtier à fusibles, veiller à ne pas coincer de câbles.
Potentio. Fonction
R400
R401
R402
R403
R404
R405
R3
R407
F301: Entrée/sortie
F300: Commande
Potentiomètres R 400 – 407
Les fusibles protègent la machine en cas de court-circuit ou de surcharge.
Retirer la fiche secteur !
Danger de mort par la tension électrique.
Avant de remettre la machine en marche, réparer la cause de l'anomalie.
Temps : Air chaud pivoté / Marche galet de transport
Temps : Commande, Arrêt distributeur de bande
Temps : Galet de transport abaissé
Temps : Arrêt galet de transport en arrière (interrupteur au pied 2 position relâchée)
Temps : Galet de transport relevé / Marche avance de bande
Temps : Correction +/- pour pivotement air chaud après coupe de la bande
Temps : Air chaud pivoté / Marche galet de transport en arrière
F302: Chauffage
Réglage
F1/F2
(230V, 6,3Amp.)
12 - 13
