3. VOTRE MACHINE (suite)

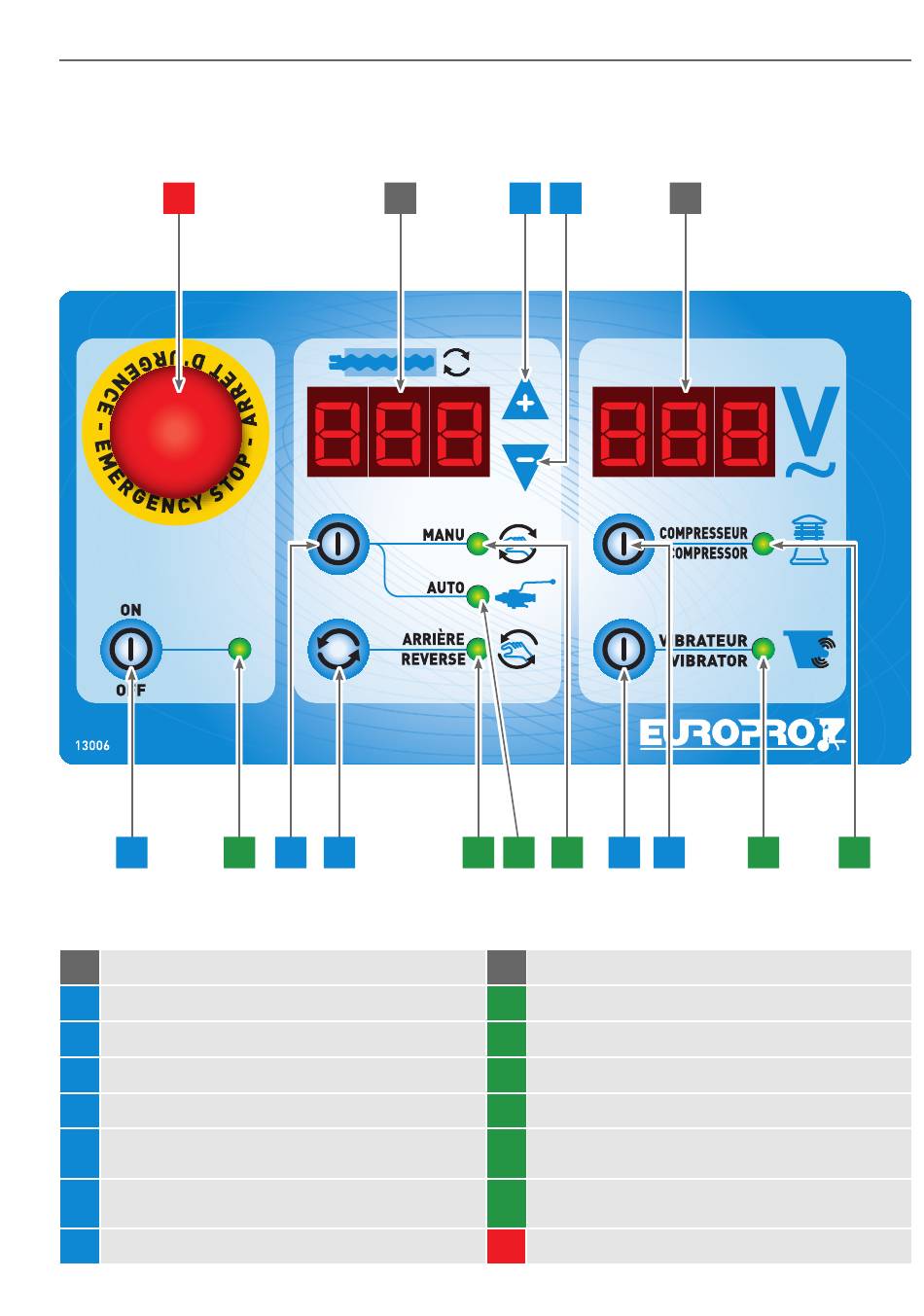

3.3. IDENTIFICATION DES COMPOSANTS (suite)

AU
1
L1
K Afficheur vitesse moteur ou pression produit en %
1 Mise en marche / Arrêt
2 Choix du mode MANU ou AUTO
3 Départ / Arrêt marche arrière
4 Augmentation de la vitesse moteur
5 Diminution de la vitesse moteur
6 Départ / Arrêt compresseur
7 Départ / Arrêt vibrateur
202004-409-FRA
K
2 3
4 5
7
L4 L3 L2
L Afficheur tension réseau
L1 Voyant témoin de mise sous tension
L2 Voyant témoin de marche en mode MANU
L3 Voyant témoin de marche en mode AUTO
L4 Voyant témoin de marche arrière
Voyant témoin de mise en marche du
L5
compresseur
Voyant témoin de mise en marche du
L6
vibrateur
AU Arrêt d'urgence
