Fiche technique
Accessoires et pièces de
rechange

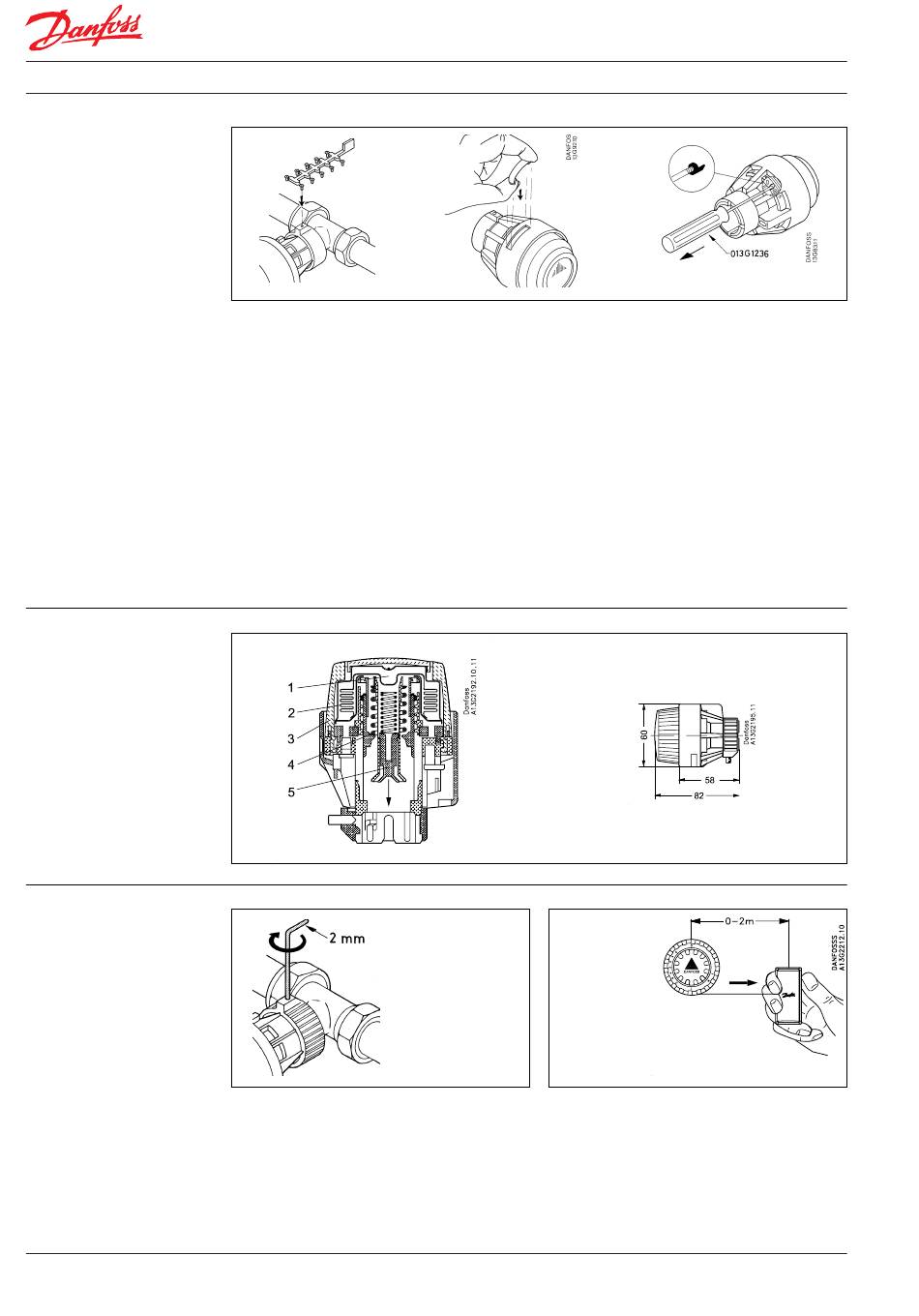

Construction et dimensions
1. Elément thermostatique
2. Soufflet
3. Bouton de réglage
4. Ressort de reglage
5. Ergot de limitation
6. Tige de pression
7. Presse-étoupe à joint torique
8. Clapet conique
9. Corps de vanne
10. Buse
Montage
6
Modèle "école" renforcé
A
A : dispositif antivol
Le dispositif antivol monté dans l'orifice accueillant
la vis à six pans creux prévient toute dépose in-
tempestive du bulbe.
Ce dispositif antivol est compatible avec les bulbes
de la série RA 2000 dépourvus de verrouillage ra-
pide.
Référence : 013G1232
B : bandeau d'index
Il est possible de recouvrir d'un bandeau l'index
des modèles "école" RA 2020 et RA 2022.
Ce bandeau se monte dans la fenêtre du boîtier.
Référence : 013G1672
Le montage du
modèle "école" sur
le corps de vanne
est très
simple : positionner
le thermostat, puis
fixer avec la vis à
six pans creux.
VK.53.B4.14 © Danfoss 1/2003
B
C : ergots de limitation
La forme des ergots de limitation destinés aux mo-
dèles RA 2920 et RA 2922 est conçue pour que le
réglage ne puisse être modifié qu'avec un outillage
spécial Danfoss. Deux ergots sont joints aux ther-
mostats livrés d'usine.
Référence: 013G1237.
Outillage spécial
Jeu d'outils spéciaux comprenant :
- une clé à embout mâle (2 mm) pour la vis à six
pans creux des thermostats RA 2000 dépourvus
de verrouillage rapide.
- un tournevis à embout de vissage spécial pour
positionner les ergots de limitation sur les ther-
mostats RA 2000 et pour enlever le dispositif anti-
vol des bulbes à verrouillage rapide.
Référence : 013G1236
A la livraison,
le tube capillaire
du thermostat
à bulbe à distance
est enroulé dans le
boîtier du bulbe.
Seule est déroulée la longueur de
capillaire nécessaire au montage du
bulbe à distance.
C
