Danfoss RA 2000 Fiche Technique page 2

Fiche technique

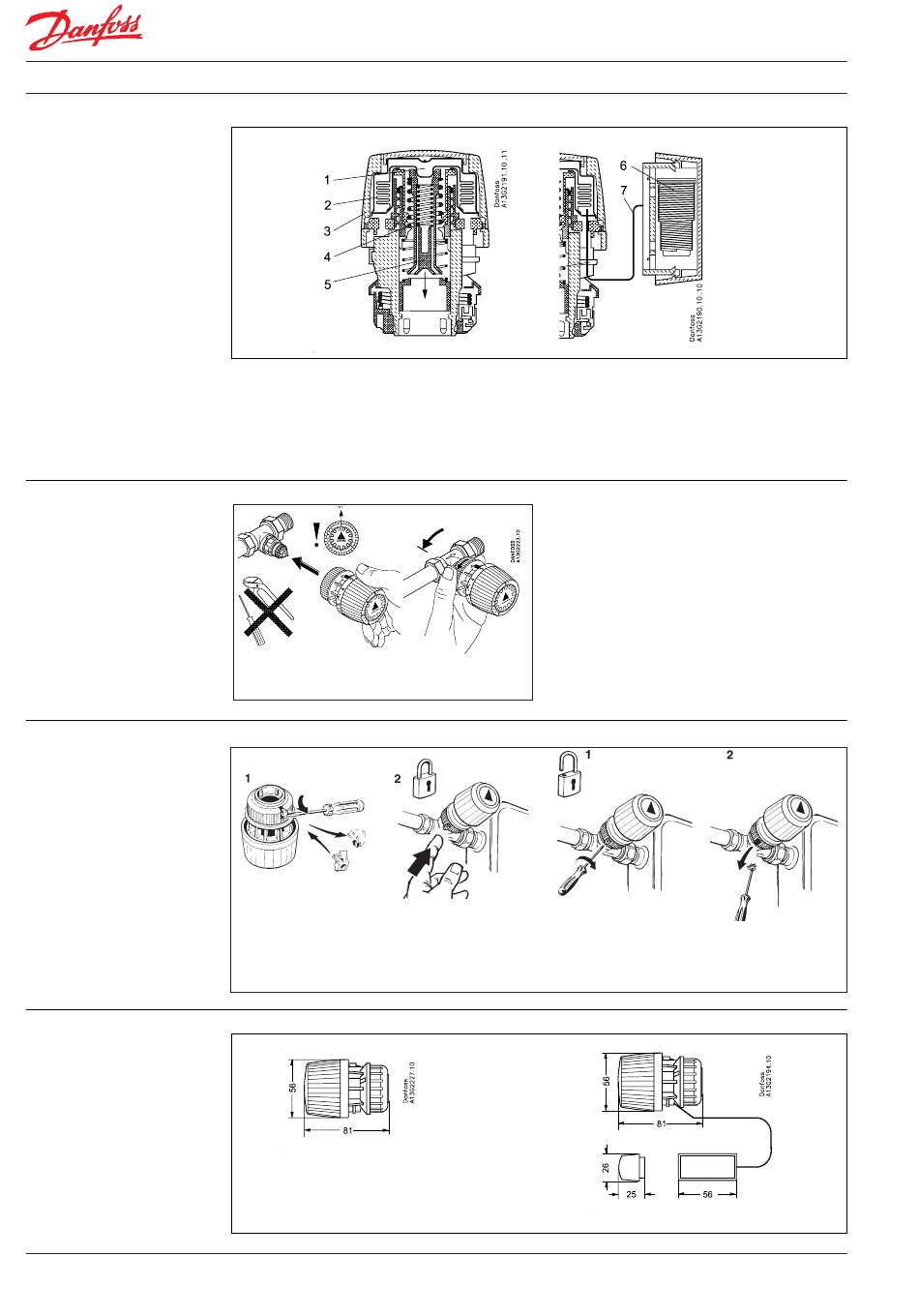

Construction
1. Elément thermostatique
2. Soufflet
3. Bouton de réglage
4. Ressort de réglage
5. Ergot de limitation
6. Bulbe à distance
7. Tube capillaire
Montage
Antivol
Dimensions
4
Modèle standard à fixation encliquetable
Bulbe incorporé
La température ambiante agit directement sur le
soufflet, contenant de la vapeur, se trouvant à
l'intérieur de l'élément thermostatique.
Lorsque la température de la pièce baisse, le
soufflet se comprime à l'intérieur de l'élément
provoquant l'ouverture de la vanne qui assu-
Positionner et pousser
Démontage et mise
sous tension
de la bague de serrage
- Enlever le couvercle à l'aide d'un tourne-vis
- Placer le clip anti-vol (013G5245) dans l'évide-
ment, mais ne pas l'enfoncer complètement
- Après le montage, bloquer le clip anti-vol
Elément avec bulbe incorporé
VK.53.B4.14 © Danfoss 1/2003
rera ainsi l'apport de chaleur nécessaire
correspondant à la température souhaitée.
Le processus inverse se produit lorsque la
température ambiante croît: sous l'effet de la
pression d'évaporation, le soufflet se détend, la
vanne se ferme réduisant ainsi l'apport d'eau
chaude au radiateur.
Le montage de l'élément thermostatique sur le corps
de vanne est très simple et ne nécessite l'usage
d'aucun outil: positionner le thermostat, pousser et
c'est fini.
Une bague de serrage provoque l'encliquetage auto-
matique sur la vanne. Le mécanisme de serrage de
la fixation est activé en usine et est prêt à être
monté. Après des montages et démontages répétés,
il est nécessaire de réactiver le mécanisme en tour-
nant la bague.
Les instructions de montage se trouvent sur l'embal-
lage.
Le dispositif anti-vol peut être enlevé avec la clé
013G1248 :
- visser le clip de sécurité dans l'ouverture
- tirer vers l'extérieur
Elément avec bulbe à distance
Bulbe à distance
