ANCRAGE DE L'ABRI AU SOL
ÉTAPE
ÉTAPE OBLIGATOIRE
20
Vérifiez que l'abri soit bien positionné sur la fondation en
1.
béton suivant l'emplacement prévu au début du mon-
tage.
2.
Positionnez avec soin le cadre plancher au centre de la
fodnation, dont la taille doit dépasser d'au moins 10cm
3.
(4") de celle du cadre.
Assurez-vous que le cadre soit bien d'équerre: mesurez
les diagonales, qui doivent être égales (schéma "A").
4.
Le cadre plancher est muni de trous d'ancrage de 6mm
(1/4") de diamètre dans le seuil et le long du rebord
intérieur des traverses de base avant, latérales et arrière.
Ces trous servent aux vis d'ancrage, pour fixer l'abri sur
5.
la fondation (béton ou dalles): schémas "B" et "C".
Une fois le cadre plancher d'équerre, marquez la posi-
tion de tous les trous d'ancrage sur le béton avec un
6.
feutre noir:
vous repérez ainsi tous les trous
d'ancrage.
A l'aide d'une perceuse électrique et d'une mèche au
carbure (dont la dimension doit correspondre à celle de
la cheville d'ancrage) - percez chaque trou selon les
7.
repères précédemment marqués au feutre.
8.
Insérez une cheville d'ancrage par trou.
Fixez toutes les traverses de base dans la fondation à
l'aide des vis d'ancrage.
SEUIL
TROUS D'ANCRAGE
INTÉRIEUR
TROUS D'ANCRAGE

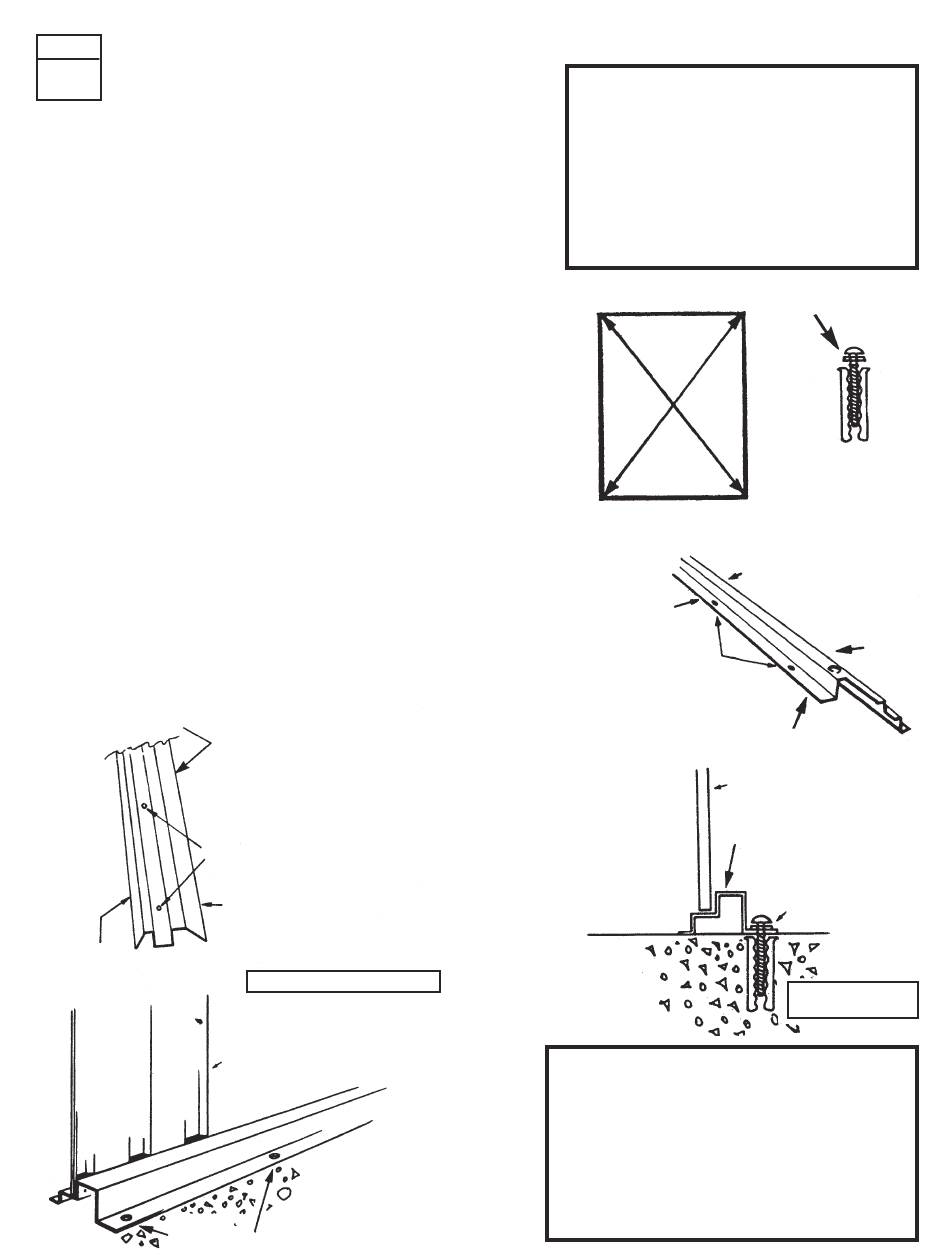

SCHÉMA "B"
EXTÉRIEUR
INTÉRIEUR DE L'ABRI
PANNEAU MURAL
REMARQUE: Les vis d'ancrage, rondelles et
chevilles d'ancrage NE SONT PAS fournies
dans le sac de visserie. Vous pouvez vous
les procurer dans une quincaillerie. Vous
aurez besoin de 24 vis à béton pour ancrage
No. 10 de 38mm ( 1 1/2") de long avec des
rondelles et des chevilles d'expansion, ainsi
qu' une mèche au carbure corespondant à la
cheville d'ancrage.
Schéma "A"
ENTRÉE
TRAVERSE LATÉRALE
TROUS D'ANCRAGE
Cet abri a été concu pour résister à des vents
d'intensité normale, lorsqu'il a été monté suivant
les instructions fournies. Le fabricant ne peut
être tenu responsable d'aucune conséquence
résultant d'une installation non conforme aux
instructions, ni d'aucun dommage imputable
aux conditions climatiques ou aux catastro-
phes naturelles.
17
VIS D'ANCRAGE
RONDELLE ET
CHEVILLE
TRAVERSE ARRIÈRE
SCHÉMA "C"
EXTÉRIEUR
INTÉRIEUR
PANNEAU MURAL
TRAVERSE DE BASE
VIS D'ANCRAGE
RONDELLE ET
CHEVILLE
INTÉRIEUR DE
L'ABRI
IMPORTANT
FC17
