ÉTAPE
INSTALLATION DES SUPPORTS DE
11
POUTRE FAÎTIÈRE SECONDAIRE
AUX PIGNONS
Fixez un support de poutre faîtière secondaire
référence C50 à l'intérieur de chacun des 4 pignons.
SUPPORT DE POUTRE
FAÎTIÈRE SECONDAIRE
RÉF. C50
ÉTAPE
12

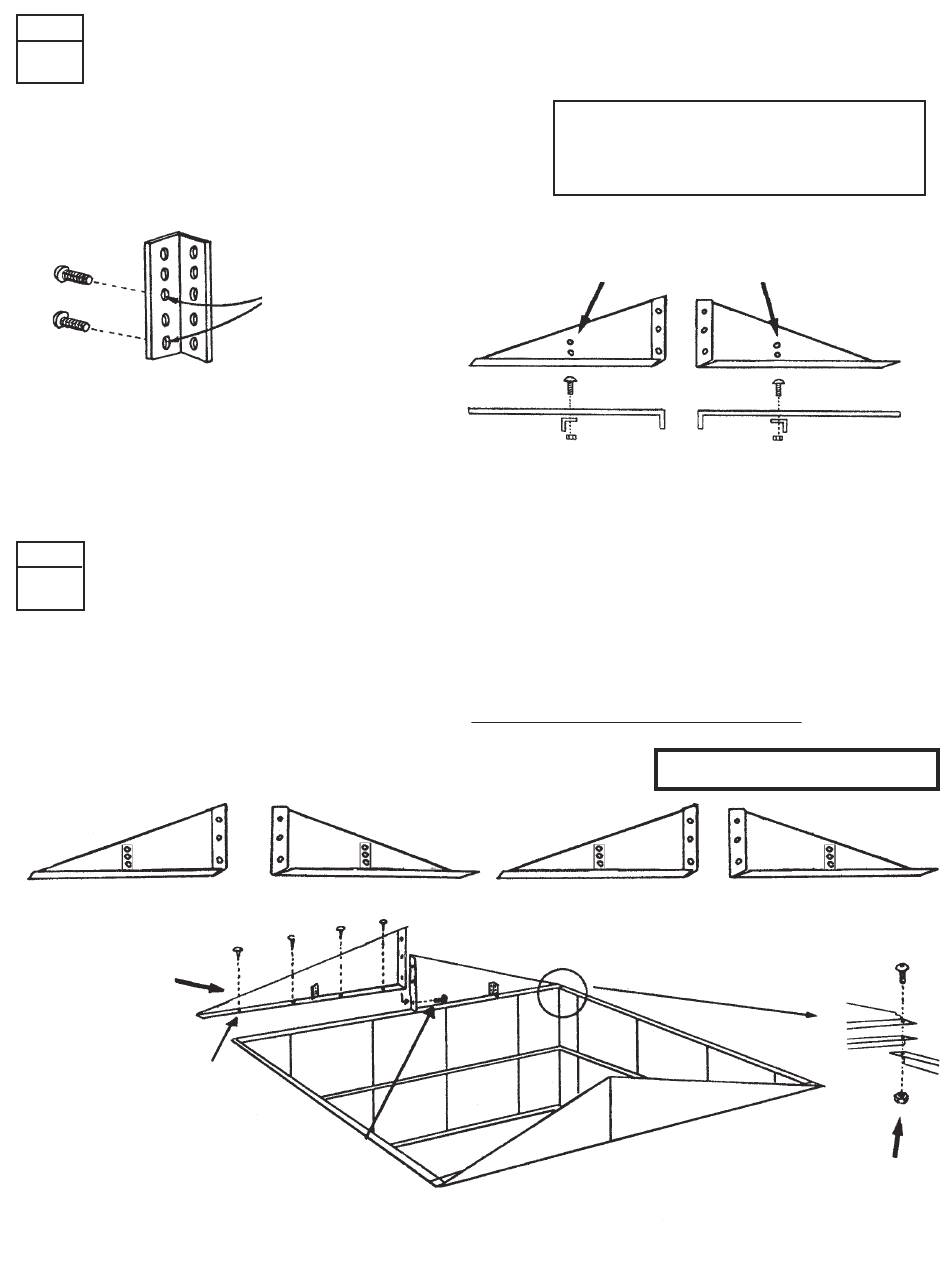

INSTALLATION DES PIGNONS
1.
Positionnez le pignon arrière droit, et fixez-le aux traverses arrière supérieures à l'aide de vis. Voir
schéma "A".
2.
Installez le pignon arrière gauche de la même façon.
3.
Assemblez le pignon droit au pignon gauche, (utilisez uniquement le trou du bas) avec un écrou
et un boulon.
4.
Procédez de la même manière pour les pignons de devant.
PIGNON AVANT GAUCHE
PIGNON
UTILISEZ LES VIS
AUTOTARAUDEUSES DE
10mm (3/8") DE LONG
UTILISEZ DES ÉCROUS, ET LES
BOULONS DE 10mm (3/8") DE LONG
UTILISEZ CES
TROUS
PIGNON GAUCHE
* VU DE L'INTÉRIEUR *
PIGNON AVANT DROIT
LAISSEZ LES DEUX TROUS DU HAUT SANS VIS
C50
Supp. faîtière second.
*
Pignon gauche
*
Pignon droit
FIXEZ LES SUPPORTS ICI
UTILISEZ DES ÉCROUS, ET LES BOULONS DE
10mm (3/8") DE LONG
PIGNON ARRIÈRE GAUCHE
SCHÉMA"A"
ENTRÉE
12
PIGNON DROIT
UTILISEZ UN ESCABEAU
PIGNON ARRIÈRE DROIT
SCHÉMA "A"
UTILISEZ DES ÉCROUS,
ET LES BOULONS DE
10mm (3/8") DE LONG
FC12
4
2
2
