PF4MNX : Instructions d'installation
Pour les applications dont la pression statique et l'humidité de l'air de
reprise sont élevées, il est possible d'installer une trousse de gestion de
l'eau pour d'aider à la gestion de l'eau. Consultez les données sur les
produits ou communiquez avec votre fournisseur pour obtenir le numéro
de trousse.
REMARQUE : Les appareils modulaires peuvent être démontés et les
composants déplacés séparément vers la zone d'installation pour le
remontage. Ce processus réduit les difficultés éventuelles en cas de
dimensions réduites des trous d'accès et des points d'entrée sur les sites
d'installation
(Fig.
7).
Conversion des appareils avec serpentin incliné en
application horizontale à droite
REMARQUE : La trousse d'étanchéité est également requise pour la
conversion des appareils à serpentin incliné pour application horizontale
afin de conserver les caractéristiques de faible fuite d'air et de ressuage
de l'appareil. Consultez les données sur les produits ou communiquez
avec votre fournisseur pour obtenir le numéro de trousse.
1. Retirez le panneau d'accès et le panneau de montage de la
soufflante et du serpentin (voir la
2. Retirez la vis de fixation du serpentin, qui fixe le serpentin à la
bride du caisson du côté droit.
3. Retirez le serpentin.
4. Posez le ventilo-convecteur sur son côté droit et réinstallez le
serpentin en orientant le bac de récupération de condensat vers le
bas
(Fig.
5).
5. Fixez le serpentin à la bride du caisson au moyen de la vis de
fixation du serpentin retirée précédemment.
6. Assurez-vous que le capuchon du bac dans le volet de montage est
correctement installé sur le volet de montage afin de conserver la
caractéristique de faible fuite d'air de l'appareil.
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
ENTRÉE D'ALIMENTATION
OPTIONS
APPAREILS
AVEC SERPENTIN
APPAREILS

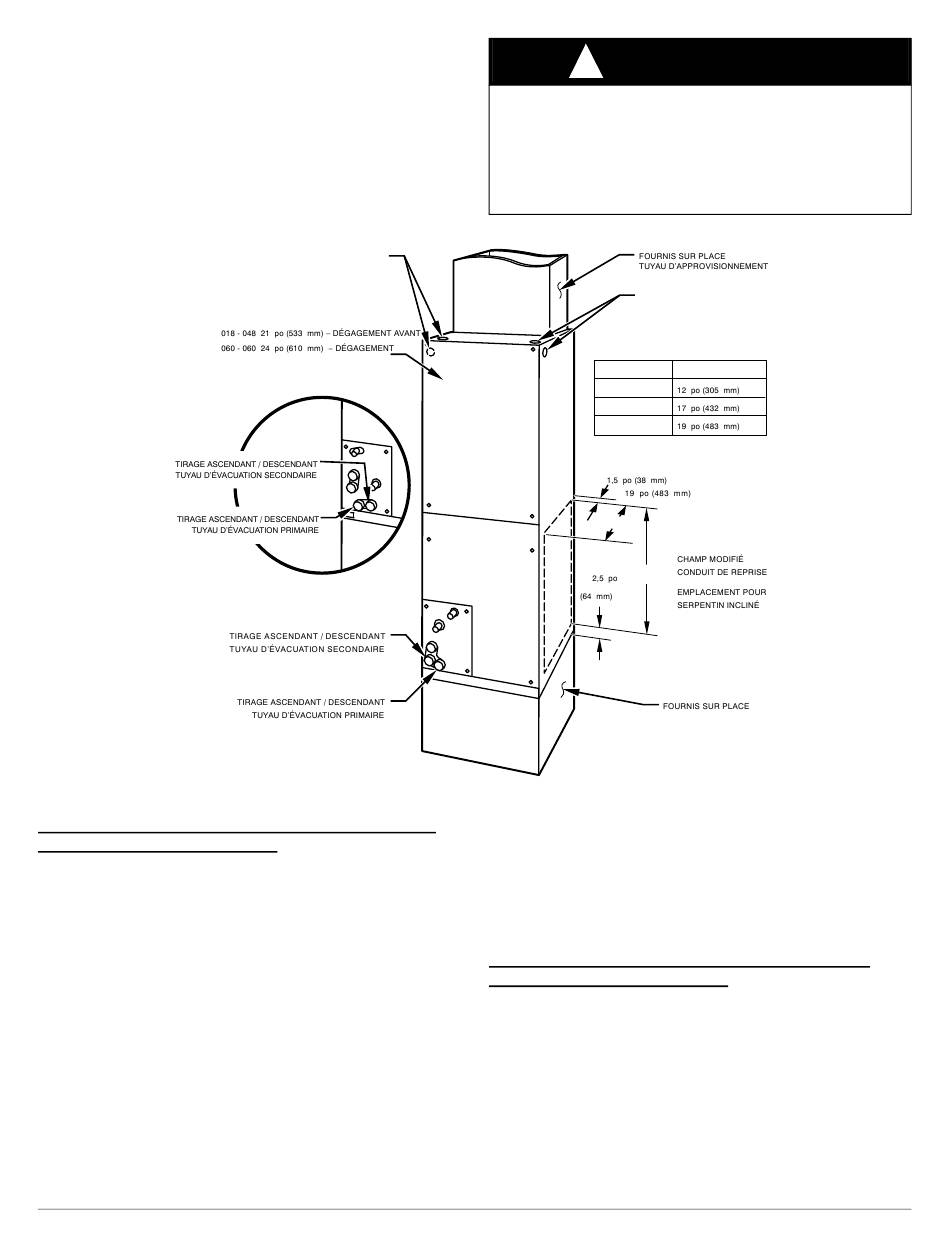

Fig. 2 – Appareil avec serpentin incliné dans une configuration à tirage ascendant
Fig.
6).
MISE EN GARDE
!
RISQUE DE DOMMAGES MATÉRIELS
Le non-respect de cette mise en garde peut entraîner des dommages au
produit ou des dommages matériels.
Pour assurer une bonne évacuation des condensats dans les installations
horizontales, l'appareil doit être de niveau sur toute sa longueur et toute
sa largeur.
BASSE TENSION
ENTRÉE
OPTIONS
MODULE
018, 024
025 à 030
036
A
7. Ajoutez les joints d'étanchéité de la trousse.
8. Alignez les trous avec les raccordements des tuyaux et les
raccordements du bac de récupération de condensat. Réinstallez les
panneaux d'accès et le panneau de montage.
9. Assurez-vous que des œillets de conduit de liquide et de tube
d'aspiration soient installés pour éviter qu'il se produise des fuites
d'air et un ressuage du caisson. Installez les œillets après le brasage.
Conversion des appareils avec serpentin en A en
application horizontale à droite
1. Retirez les panneaux d'accès de la soufflante et du serpentin
(voir la
Fig.
6).
2. Retirez l'attache métallique qui fixe le panneau de montage au bac
de récupération de condensat. Retirez le panneau de montage.
3. Retirez les deux attaches autobloquantes qui fixent le serpentin en
A à l'appareil.
4. Faites glisser l'ensemble du serpentin et du bac hors de l'appareil.
5. Retirez le support de soutien du serpentin du bac de récupération
horizontal du rail de soutien du côté gauche de l'appareil et
réinstallez-le sur le rail de soutien du serpentin du côté droit de
l'appareil
(Fig.
8).
3
A
LATÉRAL
APPAREILS UNIQUEMENT
PLÉNUM DE RETOUR
A07565FR
