PF4MNX : Instructions d'installation
NE PAS UTILISER DE SIPHON CONSTITUÉ
D'UN CONDUIT ÉTROIT!

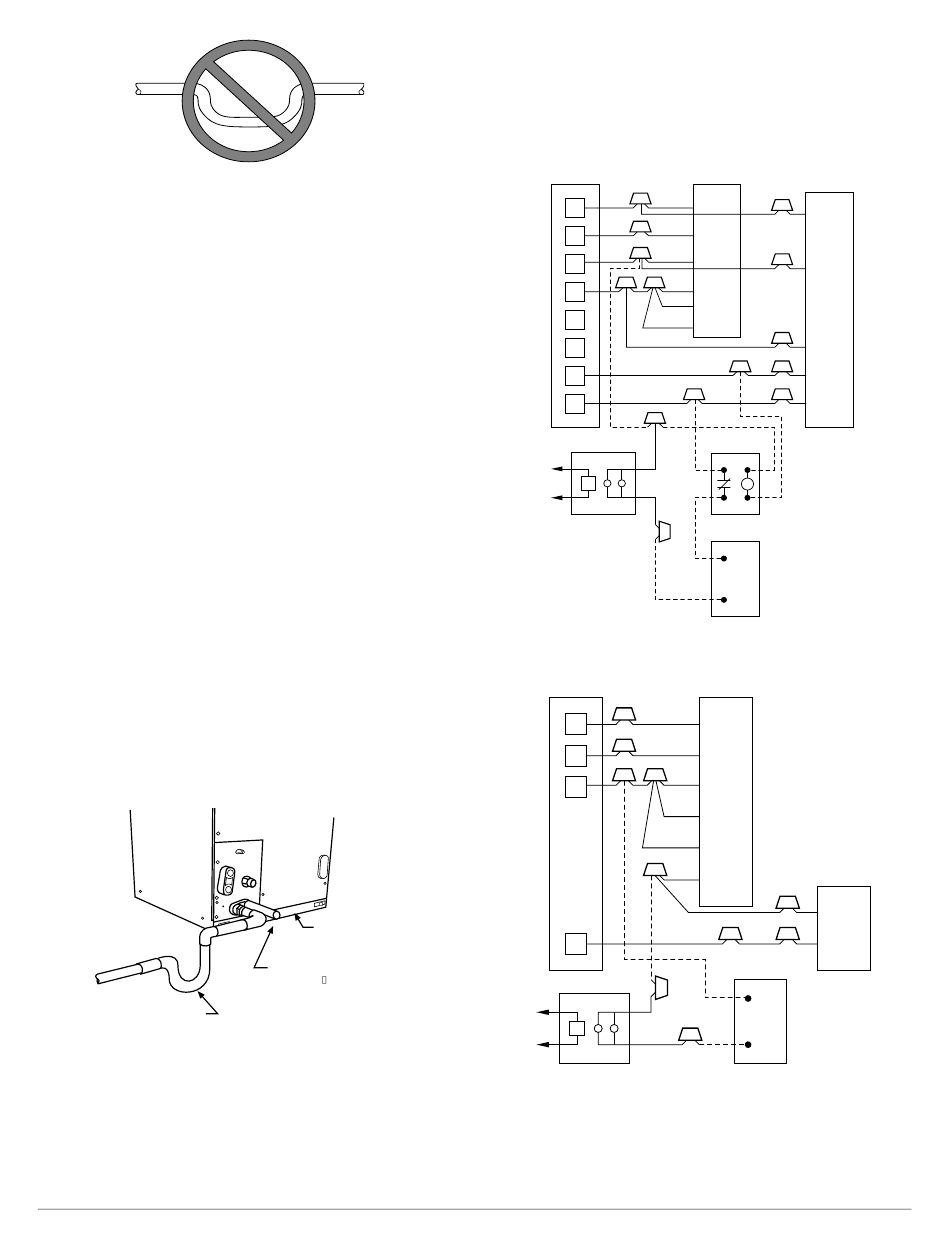

Fig. 18 – Siphon de condensat insuffisant
REMARQUE : Si l'appareil est situé dans ou au-dessus d'un espace
habitable où des dommages pourraient résulter d'un débordement de
condensats, un bac de récupération de condensats externe fourni sur
place doit être installé sous la surface entière de l'appareil et une
conduite d'évacuation des condensats auxiliaire(avec un siphon
approprié) doit être installée entre l'appareil et le bac de récupération.
Tout condensat dans ce bac de récupération de condensat externe doit
être évacué dans un endroit visible. Comme solution de rechange à un
bac de récupération des condensats externe, certaines localités peuvent
autoriser l'utilisation d'une conduite séparée d'évacuation des
condensats de 3/4 po (19 mm) avec un siphon approprié installé à un
endroit où l'évacuation sera visible. Le propriétaire du bâtiment doit être
informé que, lorsque du condensat s'écoule du bac de récupération des
condensats auxiliaire ou du bac de récupération des condensats externe,
il faut vérifier l'appareil pour éviter des dégâts d'eau éventuels.
Installez des siphons dans les conduites d'évacuation des condensats
aussi près que possible du serpentin.
condensats de déborder du bac d'évacuation, assurez-vous que la sortie
de chaque siphon se trouve sous son raccord au bac de récupération des
condensats. Amorcez tous les siphons, testez le circuit à la recherche de
fuites et isolez les siphons s'ils se trouvent au-dessus d'un espace de vie.
Les conduites d'évacuation des condensats doivent avoir une pente
descendante d'au moins 1 po (25 mm) par 10 pi (3 m) de longueur de
conduite. Consultez les codes locaux pour connaître les restrictions et les
précautions supplémentaires.
Accessoires
Humidificateur
Raccordez l'humidificateur et l'humidistat au ventilo-convecteur comme
illustré dans la
Fig. 20
et la
refroidissement est facultatif.
SIPHON PRINCIPAL REQUIS
(UTILISEZ LA TROUSSE USINE OU
UN SIPHON FOURNI SUR PLACE
DE COURBURE APPROPRIÉE)
(LES SIPHONS EN P STANDARD
NE SONT PAS SUFFISANTS.
CONSULTER LA FIGURE POUR
CONNAÎTRE LES SIPHONS DE
CONDENSATS RECOMMANDÉS.)
Fig. 19 – Tuyau d'évacuation de condensat
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
(Fig.
19). Pour empêcher les
Fig.
21. Le relais de verrouillage de
PANNEAU
D'ACCÈS AU
FILTRE
DRAIN AUXILIAIRE AVEC SIPHON
APPROPRIÉ REQUIS (UTILISEZ LA
TROUSSE USINE OU UN SIPHON
FOURNI SUR PLACE)
Séquence de fonctionnement
Ventilation continue
Le thermostat ferme le circuit R à G. G alimente le relais du ventilateur
sur la carte de circuits imprimés qui complète le circuit vers le moteur de
soufflante intérieure. Lorsque G est désactivé, il y a un délai d'arrêt de
90 secondes avant l'ouverture du relais de ventilateur.
CLIMATISATION
R
A03013FR
G
C
W
2
E
L
N
Y
HUMIDIFICATEUR
DU VENTILATEUR
115V
M
Fig. 20 – Disposition du câblage de l'humidificateur
CLIMATISATION
R
G
W
Y
HUMIDIFICATEUR
DU VENTILATEUR
115V
M
Fig. 21 – Agencement du câblage de l'humidificateur au
ventilo-convecteur avec chauffage électrique
A03003FR
11
VENTILO-CONVECTEUR
(COMMANDE)
THERMOPOMPE
(COMMANDE)
ROUGE
R
GRIS
G
BRUN
C
BLANC
W
2
BLANC
BLU
W
3
VIO
E
RELAIS
HUMIDISTAT
vers la thermopompe
VENTILO-CONVECTEUR
(COMMANDE)
ROUGE
R
GRIS
G
BLANC
W
2
BLANC
BLU
W
3
VIO
E
BRUN
C
HUMIDISTAT
R
C
W
2
N
Y
A95294FR
CLIMATISEUR
C
Y
A95295FR
