hynéa hybrid duo gaz
1
2
HYNEA HYBRID DUO RE+
13
1
2
8
6
Notice d'installation et de mise en service "1752 - FR"
3
4
3
5
7
9
10
12
11

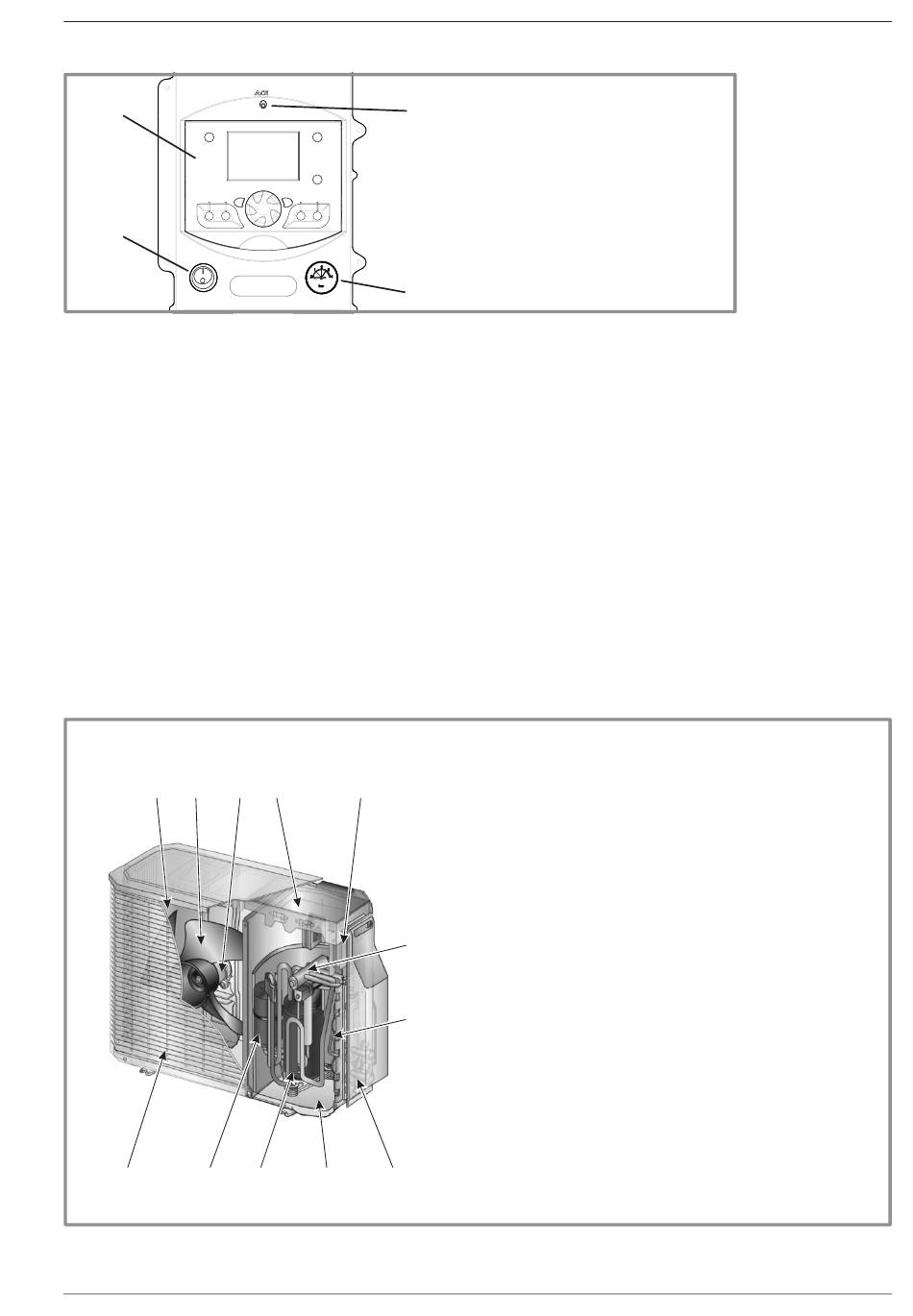

fi gure 8 - Organes de l'unité extérieure
Légende :
1 - Régulateur / Interface utilisateur
2 - Interrupteur Marche /Arrêt
3 - Voyant ACI
4 - Manomètre
Légende:
1 - Hélice haut rendement et bas niveau sonore
2 - Moteur électrique à régime variable "Inverter"
3 - Module de pilotage "Inverter"
4 - Borniers de raccordement (alimentation et interconnexion)
5 - Bouteille de stockage du fl uide frigorigène
6 - Vanne d'inversion de cycle
7 - Carrosserie traitée anti-corrosion
8 - Détendeur électronique
9 - Compresseur "Inverter" isolé phoniquement et thermiquement
10 - Robinets de connexions frigorifi ques
(raccord fl are) avec capot de protection
11 - Cuve de rétention avec orifi ce d'écoulement des condensats
12 - Évaporateur à surfaces d'échange haute performance ;
ailettes aluminium traitées anti-corrosion et hydrophile,
tubes cuivre rainurés
fi gure 7 -
Tableau de contrôle
- 11 -
