Programmation; Dimensions Mécaniques; Montage Des Fils Du Capteur - PR electronics 5331 Manuel De Produit

• Loop Link est un kit de programmation permettant de programmer le 5331.

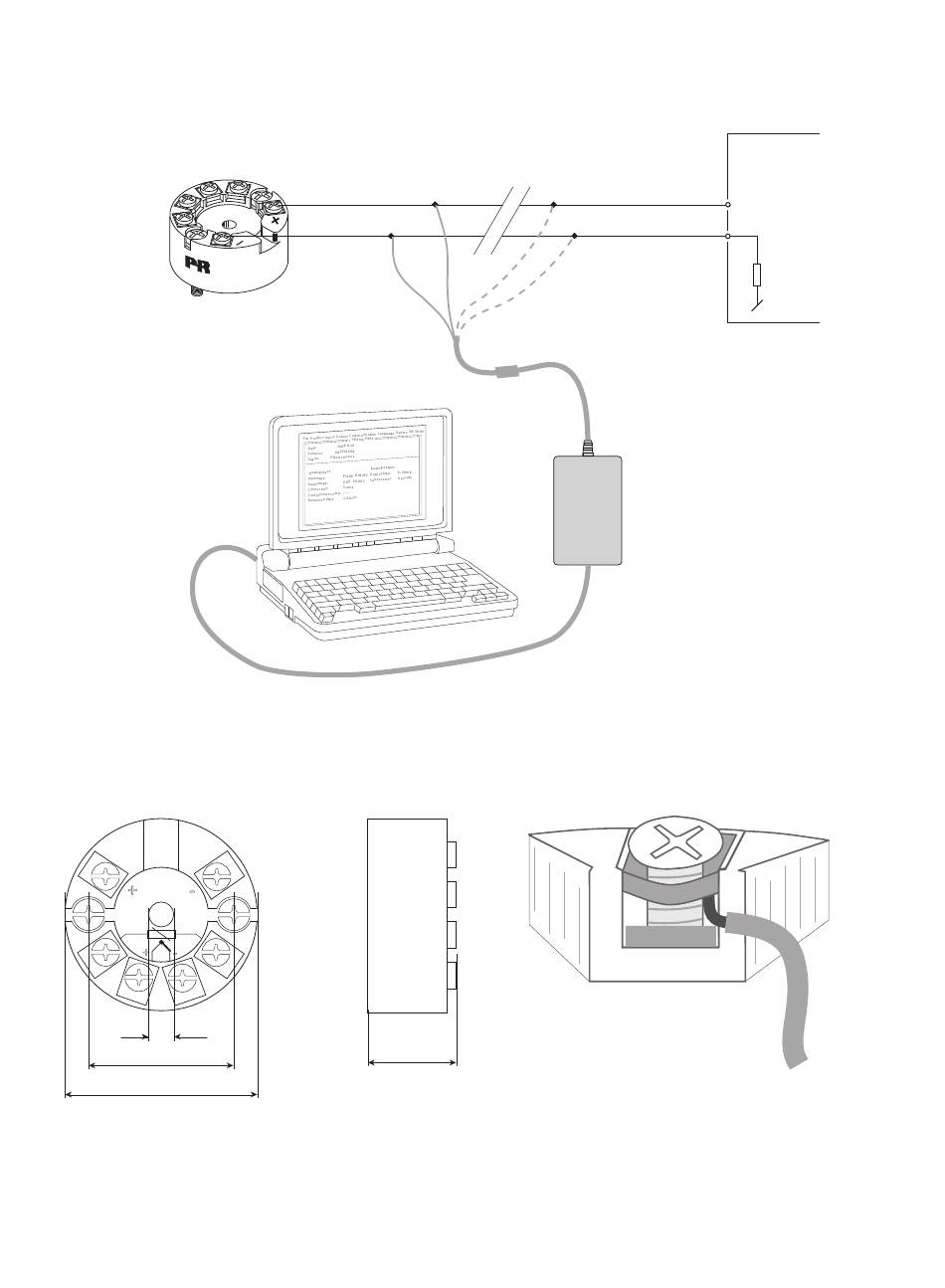

• Pour le raccordement du Loop Link, veuillez vous reporter au schéma ci-dessous et à l'aide en ligne du logiciel PReset.
• Loop Link ne doit pas être utilisé pour communication avec des modules installés en zone dangereuse.
5331
Dimensions mécaniques
-
+
+ -
ø 6 mm
33 mm
ø 44 mm

Programmation

1
Rouge
2
Noir
20,2 mm
5331V118-FR
Débranché
Jaune
*
Verte
*
Connecteur
L oop
5909 - USB
L ink

Montage des fils du capteur

Les fils doivent être montés
entre les plaques métalliques.
API ou autres
+Valim.
Entrée
* Connexion facultative
