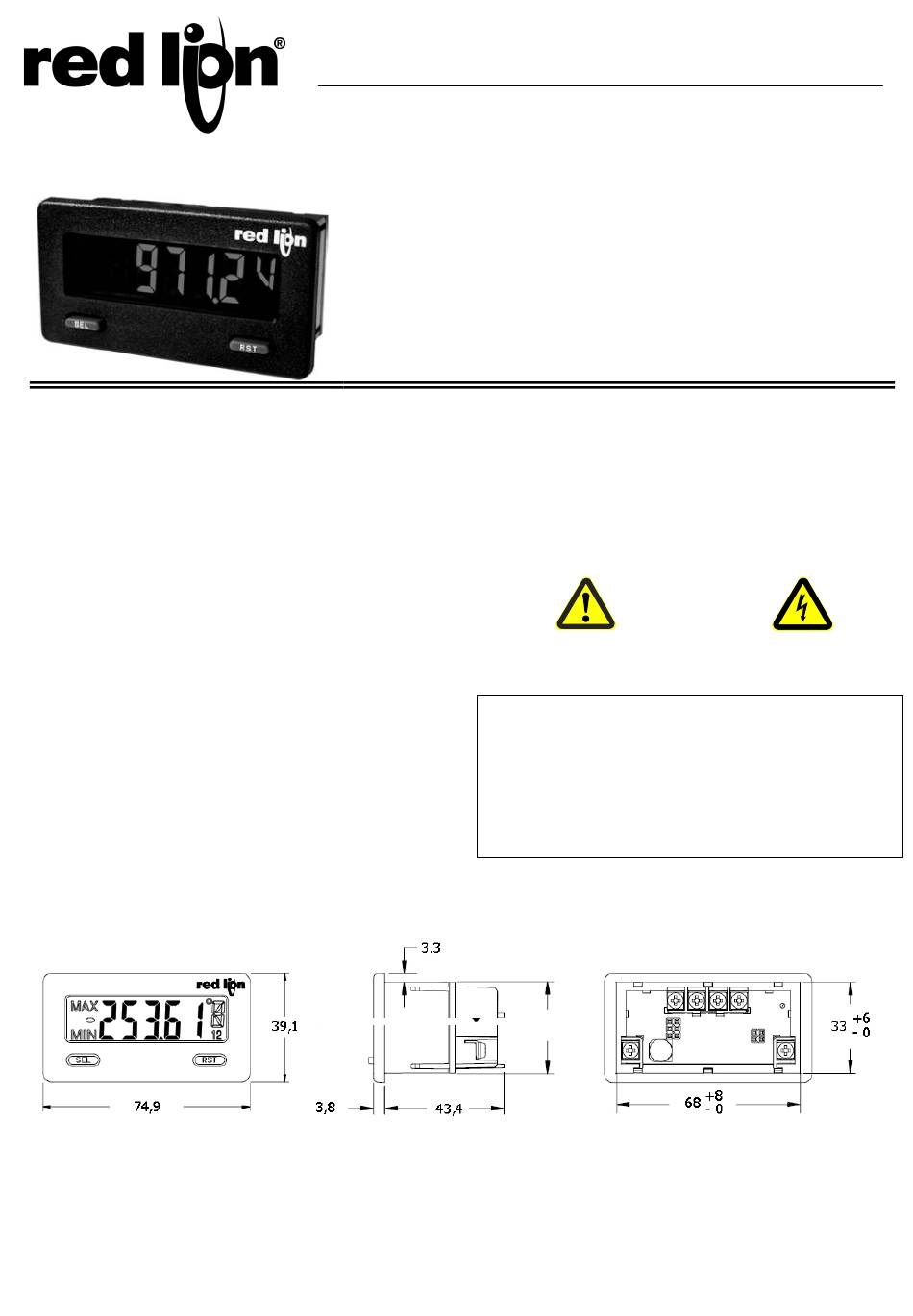

MODELE CUB5P – INDICATEUR DE PROCESS MINIATURE, 5 DIGITS
DESCRIPTION GENERALE.
Le CUB5 fournit ce qui se fait de mieux en flexibilité depuis sa
programmation complète par l'utilisateur jusqu'au pilotage optionnel de ses
points de consigne et à ses capacités de communication.
Le CUB5P accepte des entrées tension ou courant DC et fournit un affichage dans
l'unité de mesure désirée. L'appareil possède également des fonctionnalités de
capture pour l'affichage du minimum et du maximum, de l'offset, de l'indicateur et
une entrée programmable par l'utilisateur. L'affichage peut être commuté soit
manuellement soit automatiquement entre les affichages sélectionnés.
L'affichage du CUB5 est composé de digits de hauteur 12,2 mm. Le LCD est
disponible en deux versions, réflectif et rétro éclairé rouge / vert. La version
en rétro éclairage permet à l'utilisateur de sélectionner la couleur désirée ainsi
que l'intensité de l'affichage.
Les capacités du CUB5 peuvent être facilement étendues par l'ajout de modules
optionnels. Celles-ci peuvent être mise en place sur site. Il est possible d'ajouter
un module à seuil et un module de communication série RS232 ou RS485.
Le CUB5 peut être alimenté par un bloc d'alimentation optionnel Red Lion
Micro Line (MLPS1000), qui vient se fixer directement sur le bornier du
CUB5. L'alimentation MLPS est raccordée au réseau par une tension
comprise entre 85 et 250 VAC et peut fournir jusqu'à 400 mA sous 12Vcc
pour alimenter le CUB5.( Version 24Vdc a partir de 2008)
ENTREE
Le CUB5P est un appareil de mesure de signaux process DC. Il dispose de
gammes d'entrée en tension ou en courant, la sélection de la gamme
s'effectue à la fois en positionnant un cavalier et en utilisant le paramètre de
choix de la gamme. Les gammes disponibles sont les suivantes : 0 à 10 V, 0
(4) à 20 mA ou 0 à 50 mA.
DIMENSIONS en mm
•
CHOIX PARMI 3 GAMMES DC : 0 à 10 V, 0 (4) à 20 mA, 0 à 50 mA
•
CAPTURE DU MINIMUM ET DU MAXIMUM D'AFFICHAGE
• LCD, REFLECTIF OU RETRO ECLAIRE VERT / ROUGE
•
HAUTEUR DES DIGITS : 12.2 mm
•
MODULE À SORTIE SUR SEUIL EN OPTION
• MODULE DE COMMUNICATION SERIE EN OPTION (RS 232 ou RS 485)
•
FONCTIONNE AVEC UNE ALIMENTATION ALLANT DE 9 A 28 Vdc
•
PROGRAMMABLE A PARTIR DE LA FACE AVANT OU VIA LE LOGICIEL CRIMSON 2.0
•
PERMET LE CHANGEMENT DE LA COULEUR D'AFFICHAGE SUR ATTEINTE DU SEUIL
• FACE AVANT SCELLEE ETANCHE - DEGRE IP65
Nota : Pour permettre l'installation des clips de fixation, la distance de dégagement, doit à l'arrière du
panneau de fixation être en hauteur de 55 mm, sur une largeur de 76 mm
1
SYNTHESE SECURITE.
Toutes les règles de sécurité, les codes et instructions locales qui figurent
dans le présent document, ou sur l'équipement lui-même doivent être
observés pour garantir la sécurité des personnes et éviter les dommages à
l'instrument ou à l'équipement qui lui est connecté. Si l'équipement n'est
pas utilisé comme spécifié par le fabricant, la protection qu'il fournit peut
être insuffisante.
Ne pas utiliser cet appareil pour commander directement des moteurs, des
distributeurs ou autres actionneurs non équipés de sécurité. Ceci peut être
dangereux pour les personnes ou pour les équipements dans les cas de
défauts de l'appareil.
ATTENTION !
Lire la totalité des instructions avant
d'installer et de mettre en service
REMARQUE GENERALE SUR LES DOCUMENTATIONS
TECHNIQUES DE RED LION CONTROLS:
Red Lion Controls s'efforce de vous offrir des traductions complètes en
Français de nos principales documentations techniques. Toutefois, en raison
des mises à jour fréquentes des documentations, il peut apparaître de légères
différences entre l'original et la traduction. Dans tous les cas la documentation
de référence reste l'original en anglais. Merci de votre compréhension.
32.8
Notice N° CUB5P-A
Dessins N° LP0655
Version 10/06 Fr
ATTENTION !
Danger, courant électrique
