Espaces d'entretien
3.2

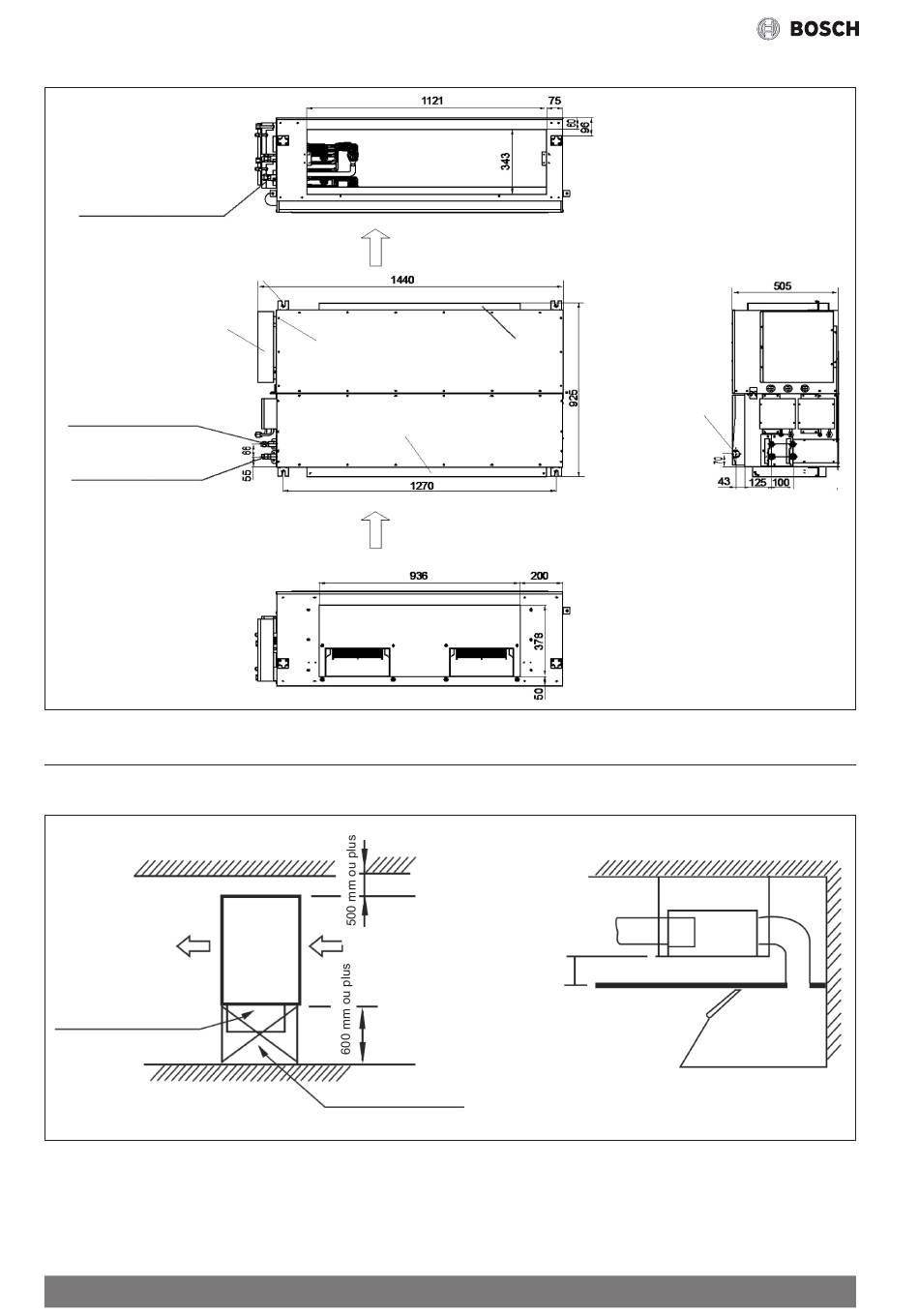

FAD200-1, FAD250-1, FAD280-1
Entrées et sorties pour les lignes
de communication de l'intérieur
et de l'extérieur
4 alésages de boulons de suspension
oblongs 12 × 25
Boîtier des pièces
électriques
Raccordement du tube de
réfrigérant évasé Ø 9,52 (3/8)
Raccordement du tube de
réfrigérant évasé Ø 16 (5/8)
Fig. 4.
4
Espaces d'entretien
Veillez à prévoir un espace suffisant pour l'installation et la maintenance.
Espace de maintenance
Espace de maintenance
Fig. 5.
6
Sortie d'air
4 vis d'accrochage
Ø 10 (configuration
sur place)
Bride de la conduite
d'aspiration d'air
Aspiration d'air
Orifice de contrôle 600 mm × 600 mm
Bride de la conduite
de sortie d'air
Point de raccordement
du conduit d'évacuation
Confirmer que l'inclinaison minimale
d'évacuation est de 1/100 ou plus
