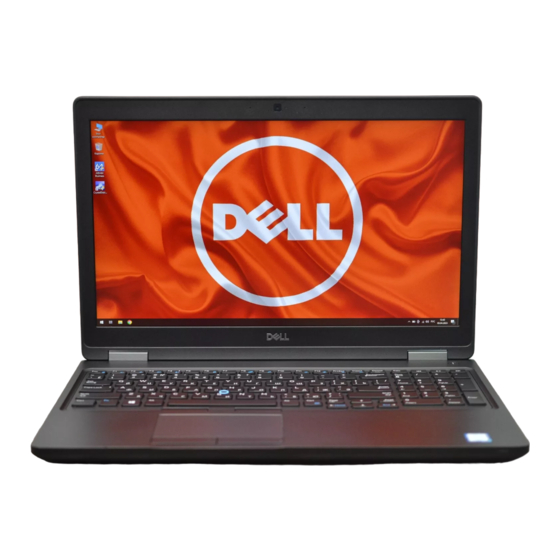

Precision 3530
Guide de maintenance
Modèle réglementaire: P60F
Type réglementaire: P60F002

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell Precision 3530

  • Page 1 Precision 3530 Guide de maintenance Modèle réglementaire: P60F Type réglementaire: P60F002...
  • Page 2: Remarques, Précautions Et Avertissements

    Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. © 2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs propriétaires respectifs.
  • Page 3: Table Des Matières

    Table des matières 1 Intervention à l’intérieur de votre ordinateur....................6 Consignes de sécurité............................... 6 Éteindre l'ordinateur sous Windows 10..........................6 Avant une intervention à l’intérieur de l’ordinateur......................7 Après une intervention à l'intérieur de l'ordinateur......................7 2 Technologies et composants.......................... 8 Adaptateur d’alimentation..............................
  • Page 4 Installation de la carte WLAN........................... 22 Pile bouton..................................22 Retrait de la pile bouton............................22 Installation de la pile bouton............................23 Modules de mémoire............................... 23 Retrait du module de mémoire..........................23 Installation du module de mémoire...........................24 Clavier....................................24 Retrait de la grille du clavier............................24 Retrait du clavier................................
  • Page 5 Installation de l’assemblage du capot arrière de l’écran..................54 Repose-mains...................................54 Remise en place du repose-mains........................... 54 4 Dépannage..............................56 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment)..................56 Exécution des diagnostics ePSA..........................56 Réinitialisation de l'horloge temps réel...........................56 5 Obtention d'aide............................58 Contacter Dell...................................58 Table des matières...
  • Page 6: Intervention À L'intérieur De Votre Ordinateur

    Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie.
  • Page 7: Avant Une Intervention À L'intérieur De L'ordinateur

    PRÉCAUTION : Pour éviter d'endommager l'ordinateur, n'utilisez que la batterie conçue pour cet ordinateur spécifique. N'utilisez pas de batteries conçues pour d'autres ordinateurs Dell. Remettez en place la batterie. Remettez en place le cache de fond.
  • Page 8: Technologies Et Composants

    Technologies et composants Ce chapitre décrit les technologies et les composants disponibles dans le système. Sujets : • Adaptateur d’alimentation • DDR4 • HDMI 1.4- HDMI 2.0 • Fonctionnalités USB • USB Type-C Adaptateur d’alimentation Cet ordinateur portable est livré avec cylindre de 7,4 mm branché sur un adaptateur secteur de . AVERTISSEMENT : Lorsque vous débranchez le câble de l’adaptateur d’alimentation de l’ordinateur portable, saisissez le connecteur et non le câble lui-même, puis tirez fermement mais délicatement pour éviter d’endommager le câble.
  • Page 9: Erreurs De Mémoire

    Figure 1. Différences des encoches Épaisseur supérieure Les modules DDR4 sont légèrement plus épais que les modules DDR3 de manière à accueillir davantage de couches de signaux. Figure 2. Différence d’épaisseur Bord incurvé Les modules DDR4 présentent un bord incurvé pour en faciliter l’insertion et soulager les contraintes sur la carte pendant l’installation de la mémoire.
  • Page 10: Hdmi 1.4- Hdmi 2.0 Fonctionnalités

    les lecteurs DVD. La réduction des câbles et la protection du contenu constituent l'avantage principal de cette technologie. Le HDMI prend en charge les flux vidéo standard, améliorés ou haute définition, ainsi que les flux audio numériques multicanaux sur un seul câble. REMARQUE : HDMI 1.4 fournira une prise en charge de l’audio 5.1 canaux.
  • Page 11: Usb 3.0/Usb 3.1 Génération 1 (Superspeed Usb)

    USB 3.0/USB 3.1 Génération 1 (SuperSpeed USB) Pendant des années, l'USB 2.0 s'est imposé de fait comme la norme d'interface standard dans le monde informatique avec environ 6 milliards de périphériques vendus. Pourtant, la nécessité d'un débit supérieur se fait sentir, du fait de l'accélération du matériel informatique et des exigences accrues en bande passante.
  • Page 12: Applications

    Avec les exigences actuelles, en constante augmentation, en matière de transferts de données avec du contenu vidéo haute définition, de périphériques de stockage d'une capacité se chiffrant en téraoctets, d'appareils photo numériques, etc., le débit de l'USB 2.0 risque d'être insuffisant.
  • Page 13: Usb Type-C

    • Orientation de connecteur et sens du câble réversibles • Compatibilité descendante VGA, DVI avec adaptateurs • Prise en charge HDMI 2.0a et compatibilité descendante avec les versions précédentes USB Type-C USB Type-C est un nouveau connecteur physique compact. Le connecteur lui-même prend en charge diverses nouvelles normes USB telles que l’USB 3.1 et USB Power Delivery (PD).
  • Page 14: Démontage Et Remontage

    Démontage et remontage Circuit imprimé pour carte SIM (Subscriber Identity Module) Installation de la carte SIM Insérez l’outil de retrait de la carte SIM (Subscriber Identification Module) ou un trombone dans l’orifice [1]. Tirez sur le plateau de la carte SIM pour le retirer [2]. Placez la SIM sur le plateau de la carte SIM.
  • Page 15: Cache De Fond

    Cache de fond Retrait du cache de fond Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Pour retirer le cache de fond : Desserrez les vis imperdables M2,5x5 (8) qui fixent le cache de fond à l’ [1]. b Ouvrez le cache de fond en faisant levier depuis le bord près de l'entrée d'air [2].
  • Page 16: Installation Du Cache De Fond

    Installation du cache de fond Alignez le cache de fond sur les trous de vis de l’ordinateur . Appuyez sur les bords du clavier jusqu’à ce qu’il s’enclenche. Serrez les vis M2,5xL8,5 pour fixer le cache de fond à l’ portable. Suivez les procédures décrites dans la section Après une intervention à...
  • Page 17: Installation De La Batterie

    Installation de la batterie REMARQUE : La batterie 92 Wh nécessite l’utilisation d’une carte M.2 et une batterie 68 Wh peut être utilisée avec un disque SATA 7 mm ou M.2. Insérez la batterie dans son emplacement sur l’ portable. REMARQUE : Faites passer le câble de la batterie sous les guides d’acheminement pour assurer une bonne connexion au connecteur.
  • Page 18 b la du disque SSD qui fixe la carte SSD à la carte système . Soulevez et retirez la carte SSD de l’ portable [3]. REMARQUE : Pour les modèles livrés avec des disques SSD NVMe, retirez la plaque thermique se trouvant sur le disque SSD.
  • Page 19: Installation Du Disque Ssd M.2 (Solid-State Drive)

    Installation du disque SSD M.2 (Solid-State Drive) REMARQUE : Avant d’installer le disque SSD, assurez-vous que la batterie est complètement chargée ou le câble d’alimentation est branché. Placez le clip du disque SSD dans l’ portable. REMARQUE : Veillez à placer la tête du clip du disque SSD dans l’espace prévu du châssis du système. Serrez la vis M2x3 qui fixe le clip du disque SSD à...
  • Page 20: Installation De La Carte Wlan

    batterie Pour retirer la carte WLAN : Retirez la vis M2x3 (1) qui fixe la carte WLAN à l’ordinateur portable [1]. b Soulevez le support métallique qui fixe les câbles WLAN à la carte WLAN [2]. Déconnectez des connecteurs de la carte WLAN les câbles de cette dernière (3). REMARQUE : La carte WLAN est maintenue en place à...
  • Page 21: Carte Wwan

    Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système. carte WWAN Retrait de la carte WWAN Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : Cache de fond Batterie Pour retirer la carte WWAN : Débranchez les câbles WWAN des connecteurs de la carte WWAN [1].
  • Page 22: Installation De La Carte Wlan

    Installation de la carte WLAN Insérez la carte WWAN dans son logement sur l’ordinateur portable. Mettez en place la vis M2x3 qui fixe la carte WWAN à la carte système. Connectez les câbles WWAN sur leurs connecteurs respectifs marqués sur la carte WWAN. Installez les éléments suivants : Batterie Cache de fond...
  • Page 23: Installation De La Pile Bouton

    Installation de la pile bouton Placez la pile bouton sur la carte système. Connectez le câble de la pile bouton au connecteur situé sur la carte système. REMARQUE : Acheminez le câble de la pile bouton avec précaution pour éviter de l’endommager. Installez les éléments suivants : Cadre du châssis batterie...
  • Page 24: Installation Du Module De Mémoire

    Installation du module de mémoire Insérez le module de mémoire dans son support puis appuyez jusqu'à ce que les clips fixent le module de mémoire. REMARQUE : Veillez à insérer la barrette de mémoire en l’inclinant à un angle ne dépassant pas 30°. Appuyez sur la barrette de mémoire pour enfoncer les clips de fixation.
  • Page 25: Retrait Du Clavier

    REMARQUE : Utilisez un stylet en plastique pour faire levier sur la grille du clavier à partir des points d’encoche et faites le tour de la grille pour la retirer. Retrait du clavier Suivez les procédures décrites dans la section Avant une intervention à...
  • Page 26 Démontage et remontage...
  • Page 27: Installation Du Clavier

    Installation du clavier Tenez le clavier et faites passer le câble du clavier et les câbles du rétro-éclairage du clavier dans le repose-mains à l’intérieur du système. Alignez le clavier sur les supports de vis présents sur le système. Remettez en place les vis M2x2,5 (6) pour fixer le clavier au système. Retournez le système et branchez le câble du clavier et le câble du rétroéclairage du clavier sur le connecteur dans le système.
  • Page 28 b Retirez les vis M2x3 (6) qui fixent l’assemblage du dissipateur de chaleur à la carte système [1]. Soulevez l’assemblage du dissipateur de chaleur pour le dégager de la carte système [2]. Démontage et remontage...
  • Page 29: Installation Du Dissipateur De Chaleur

    Installation du dissipateur de chaleur Placez l’assemblage du dissipateur de chaleur sur la carte système et alignez-le avec les trous de vis. Serrez les vis M2x3 8 pour fixer du dissipateur de chaleur à la carte système. Branchez le assemblage du dissipateur de chaleur au connecteur sur la carte système. Installez les éléments suivants : batterie cache de fond...
  • Page 30: Installation Du Port Du Connecteur D'alimentation

    Installation du port du connecteur d'alimentation Placez le port du connecteur d'alimentation dans son emplacement sur l'portable. Placez le support métallique sur le port du connecteur d’alimentation. Serrez la vis M2x3 pour fixer le support métallique au port du connecteur d’alimentation sur l’ordinateur portable. Connectez le câble du port du connecteur d'alimentation au connecteur situé...
  • Page 31 carte SSD Pour libérer le cadre du châssis : Extrayez les câbles WWAN et WLAN des canaux d’acheminement [1]. b Déconnectez le câble de haut-parleur de son connecteur situé sur la carte système [2]. Soulevez le loquet pour débrancher le câble du rétro-éclairage (en option) [3], le câble du pavé tactile [4], le câble du bouton de pointage [5], et le câble du clavier [6] de leur connecteur sur la carte système.
  • Page 32: Installation Du Cadre Du Châssis

    Installation du cadre du châssis Placez le cadre du châssis sur l’ordinateur et serrez les vis M2x5 (2), M2x3 (5). REMARQUE : Lors de la réinstallation du cadre du châssis, assurez-vous que les câbles du clavier ne sont PAS sous le cadre, mais passent à...
  • Page 33 cache de fond batterie carte WLAN carte WWAN Disque SSD module de mémoire du dissipateur de chaleur pile bouton port du connecteur d’alimentation cadre du châssis Pour dégager la carte système : Retirez les vis M2x5 qui fixent le support métallique à la carte système [1]. b Soulevez le support métallique qui fixe le câble d’écran à...
  • Page 34 Retirez les vis M2x3 (3) et soulevez la carte système pour la retirer de l’ordinateur [1, 2]. Démontage et remontage...
  • Page 35: Installation De La Carte Système

    Installation de la carte système Alignez la carte système avec les trous de vis sur l’portable. Serrez les vis M2x3 pour fixer la carte système à l’ordinateur portable. Placez le support métallique USB-C et serrez les vis M2x5 sur la carte système. Connectez les câbles de voyant, carte mère et pavé...
  • Page 36 Pour retirer le panneau du pavé tactile : Soulevez le loquet et déconnectez le câble du panneau du pavé tactile de son connecteur sur la carte système [1]. b Retirez les vis M2x3 (2) qui fixent le panneau du pavé tactile à l’ordinateur portable [2]. Soulevez le panneau du pavé...
  • Page 37: Installation Du Pavé Tactile

    Installation du pavé tactile Insérez d’abord le bord inférieur du bouton sous les languettes de maintien en plastique lorsque vous remettez les boutons en place dans le châssis. Serrez les vis M2x3 qui fixent le panneau du pavé tactile. Connectez le câble du pavé tactile. Branchez le câble du lecteur de carte à...
  • Page 38 cache de fond batterie carte WLAN carte WWAN carte SSD monture du châssis Pour extraire le lecteur de carte à puce : Débranchez le câble de la carte du lecteur de carte à puce du connecteur sur la carte système [1]. b Décollez le câble de l’adhésif [2].
  • Page 39: Installation Du Lecteur De Carte À Puce

    Installation du lecteur de carte à puce Placez le lecteur de carte à puce sur l’portable. Serrez les vis M2x3 pour fixer le lecteur de carte à puce à l’ordinateur portable. Fixez le câble du lecteur de carte à puce et insérez-le dans son connecteur sur la carte système. Installez les éléments suivants : trame du châssis Carte SSD...
  • Page 40: Installation De La Carte Des Voyants

    cache de fond batterie carte WLAN carte WWAN Carte SSD trame du châssis Pour retirer la carte des voyants : Soulevez le loquet puis débranchez le câble de la carte LED du connecteur de la carte LED [1]. b Retirez la vis M2x3 qui fixe la carte des voyants à l’ordinateur portable [2]. Soulevez la carte LED pour la retirer de l’...
  • Page 41: Haut-Parleur

    Haut-parleur Retrait du haut-parleur Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez les éléments suivants : cache de fond batterie carte WLAN carte WWAN Carte SSD monture du châssis Pour déconnecter les câbles : soulevez le loquet et déconnectez le câble de la carte des voyants lumineux (1).
  • Page 42: Installation Du Haut-Parleur

    Installation du haut-parleur Insérez les haut-parleurs dans leur emplacement sur l’ portable. Acheminez le câble du haut-parleur à travers les attaches de fixation dans les guides d'acheminement. Connectez le haut-parleur et le câble de la carte LED à l' portable. Installez les éléments suivants : monture du châssis carte SSD...
  • Page 43: Installation Du Cache De Charnière

    Installation du cache de charnière Placez le support de la charnière en l’alignant avec les trous de vis sur l’portable. Serrez les vis M2x3 pour fixer l’ensemble écran sur l’ordinateur portable. Installez les éléments suivants : batterie cache de fond Suivez les procédures décrites dans la section Après une intervention à...
  • Page 44 b Retirez les vis M2x3 (2) et soulevez le support métallique qui fixe le câble d’écran sur l’ordinateur [2, 3]. Débranchez le câble d’écran [4]. Pour retirer les vis de charnière : Retirez les vis M2x5 (4) qui fixent l’ensemble écran à la carte système [1]. b Dégagez les câbles d’antenne et le câble d’écran de leur guide d’acheminement [2, 3].
  • Page 45 Faites glisser l’ensemble d’écran et dégagez-le de lade l’ordinateur. Démontage et remontage...
  • Page 46: Installation De L'assemblage D'écran

    Installation de l’assemblage d’écran Placez l’assemblage de l’écran en l’alignant avec les trous de vis sur l’portable REMARQUE : Fermez l’écran LCD avant d'insérer les vis ou de retourner l’ordinateur portable. PRÉCAUTION : Acheminez le câble d’écran et d’antenne via les trous de la monture de la charnières de l’écran LCD lorsque l’assemblage de l’écran LCD est inséré...
  • Page 47: Installation Du Cadre D'écran

    Installation du cadre d’écran Placez le cadre d’écran sur l’assemblage de l’écran. REMARQUE : Retirez le cache de protection de l’adhésif sur le cadre de l’écran LCD avant de le placer sur l’assemblage de l’écran. En partant d'un angle supérieur, appuyez et tournez dans le sens des aiguilles d'une montre tout le cadre d’écran jusqu’à ce qu’il s’enclenche dans l’assemblage de l’écran.
  • Page 48: Installation De La Charnière D'écran

    cache de charnière assemblage d’écran cadre d'écran Pour retirer la charnière de l’écran : Retirez les vis M2,5x3,5 qui fixent la charnière d’écran à l’assemblage d’écran [1]. b Soulevez la charnière d’écran hors de l’assemblage d’écran [2]. Répétez la Pour retirer l’autre charnière d’écran. Installation de la charnière d’écran Placez le cache de la charnière de l’écran sur l’assemblage de l’écran.
  • Page 49: Panneau D'affichage

    Panneau d'affichage Retrait du panneau d’écran Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez les éléments suivants : cache de fond batterie carte WWAN carte WLAN cache de charnière assemblage d’écran cadre d'écran Retirez les vis M2x3 (4) qui fixent le panneau d’écran à...
  • Page 50: Installation Du Panneau D'écran

    Installation du panneau d’écran Branchez le câble eDP sur le connecteur et fixez le ruban adhésif. Collez le ruban adhésif pour fixer le câble eDP. Remettez le panneau d’écran en place en l’alignant avec les trous de vis sur l’assemblage de l’écran. Serrez les vis M2x3 pour fixer le panneau d’écran à...
  • Page 51: Câble D'écran (Edp)

    Câble d’écran (eDP) Retrait du câble eDP Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez les éléments suivants : cache de fond batterie carte WWAN carte WLAN assemblage d’écran Panneau d’écran cadre d'écran Décollez le câble eDP de l’adhésif pour le sortir de l’écran.
  • Page 52: Caméra

    Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Caméra Retrait de la caméra Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : cache de fond batterie WLAN carte WWAN ensemble écran cadre d'écran...
  • Page 53: Installation De La Caméra

    Installation de la caméra Insérez la caméra dans le logement situé sur le capot arrière de l’écran. Branchez le câble de l’écran au connecteur. Connectez le câble de la webcam au connecteur situé sur le module de celle-ci. Installez : panneau d'affichage Cadre d’écran assemblage d’écran...
  • Page 54: Installation De L'assemblage Du Capot Arrière De L'écran

    Installation de l’assemblage du capot arrière de l’écran L’assemblage du capot arrière de l’écran est le dernier composant qui reste, une fois tous les autres retirés. Installez les éléments suivants : caméra câble eDP panneau d’écran cadre d'écran assemblage d’écran carte WWAN carte WLAN batterie...
  • Page 55 Installez les composants suivants sur le nouveau repose-mains. assemblage d’écran cache de charnière carte système cadre du châssis pile bouton dissipateur de chaleur Pavé tactile module de mémoire Carte SSD carte WWAN carte WLAN clavier batterie cache de fond Suivez les procédures décrites dans la section Après une intervention à...
  • Page 56: Dépannage

    Réinitialisation de l'horloge temps réel La fonction de réinitialisation de l'horloge temps réel (RTC) vous permet de récupérer vos systèmes Dell des situations où il n’y a pas d’alimentation, d’auto-test de démarrage (POST) ou de démarrage. Pour lancer la réinitialisation de l'horloge en temps réel sur le système,...
  • Page 57 assurez-vous que le système est hors tension et qu'il est connecté à une source d’alimentation. Maintenez le bouton d’alimentation enfoncé pendant 25 secondes.puis relâchez-le. REMARQUE : Si l’alimentation secteur est déconnectée du système au cours du processus ou si le bouton d’alimentation est maintenu enfoncé...
  • Page 58: Obtention D'aide

    Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Rendez-vous sur Dell.com/support.
