4 Mise en service
4.3 Mise en œuvre du module
4.3 Mise en œuvre du module
24
Les instructions ci-dessous décrivent la mise en œuvre du module de
communication avec un convertisseur de fréquence DA1.
N S
▶
Raccordez l'appareil à l'environnement EtherNet/IP.
Les constituants suivants sont requis :
•
Unité de commande
•
PC (programmation et configuration)
•
Convertisseur de fréquence DA1 avec module de couplage
DX-NET-ETHERNET-2
c

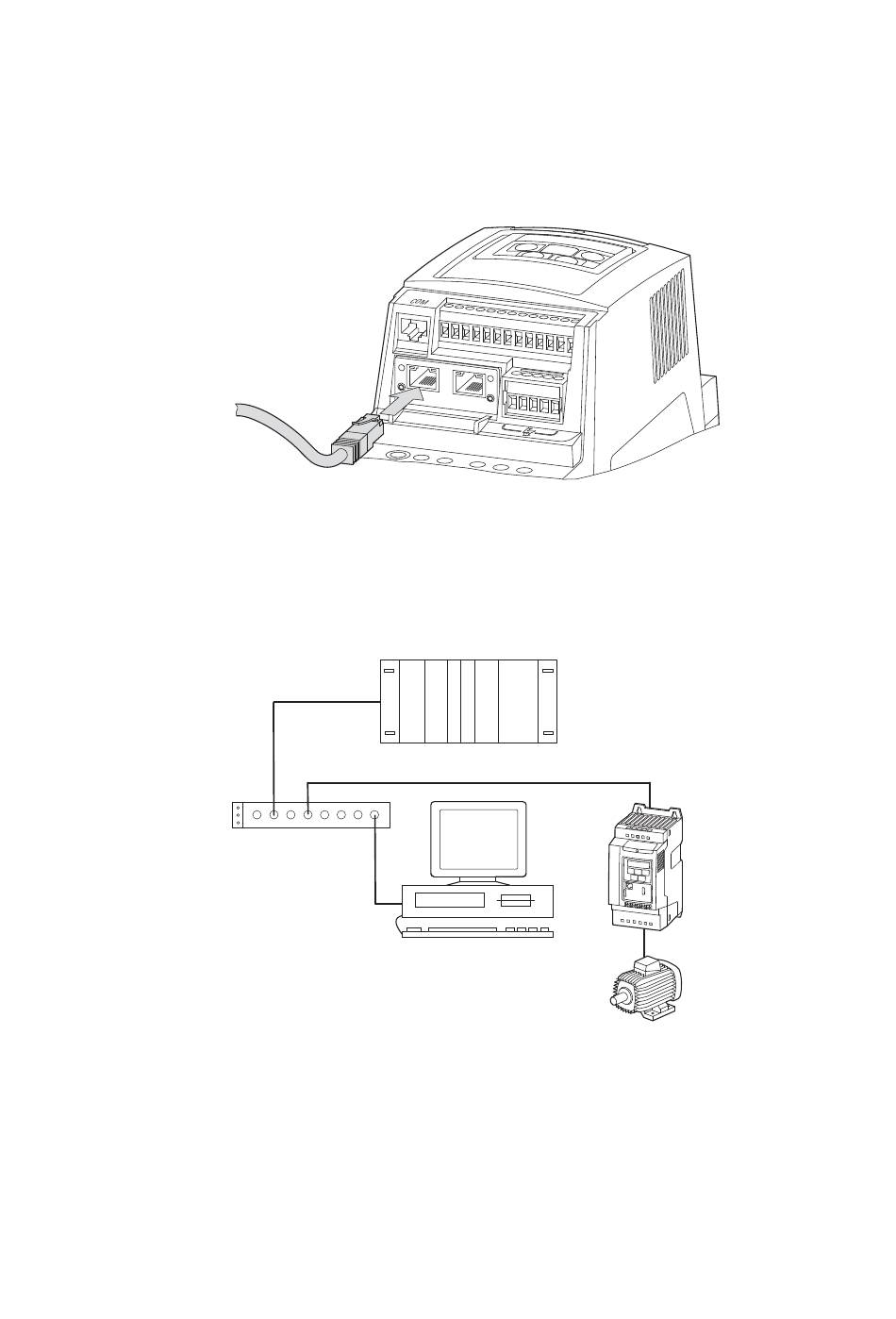

Figure 16 :Etude
a PC (avec outil de configuration)
b Unité de commande (automate)
c Switch
d Câble EtherNet/IP
e Convertisseur de fréquence DA1
f Moteur
DX-NET-ETHERNET-2 09/13 MN04012006Z-FR www.eaton.com
M S
b
d
EtherNet/IP
a
e
f
