Connecteur femelle avec diode de roue libre
Type
Numéro de pièce
MSD 3-209 C1
6236 5002-00
MSD 4-309 C1+R
6217 0009-00
Section des
conducteurs max.
(mm
MSD 3-209 C1
1,5
MSD 4-309 C1+R
1,5

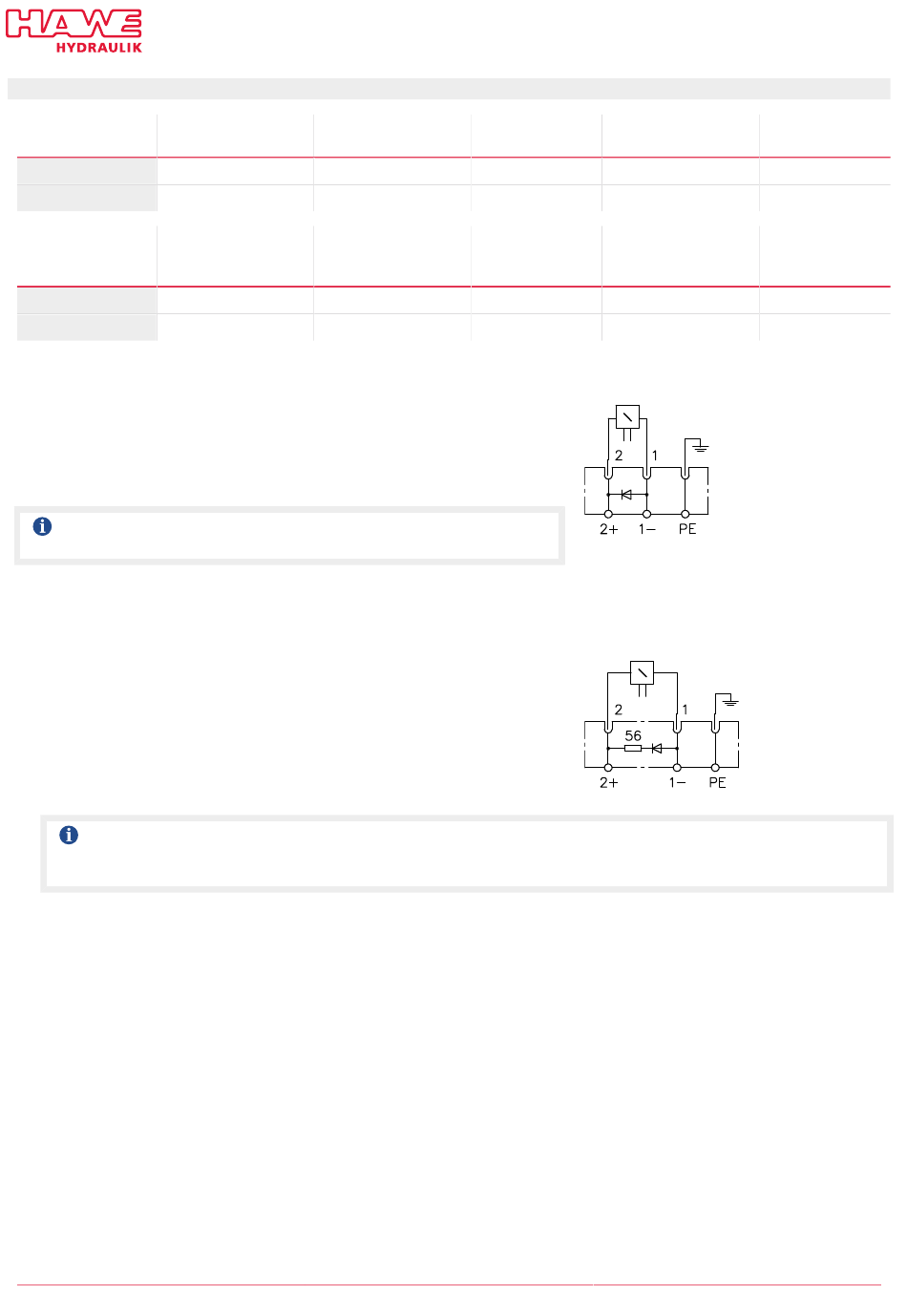

MSD 3-209 C1 avec une diode de roue libre, pour utilisation avec des électroaimants
à course simple.
La commutation des électrovalves (inductances) produit à la fois des surtensions et
des perturbations électromagnétiques. Des diodes de roue libre
la bobine peuvent éliminer les pics de tension de coupure et garantir le niveau le
plus élevé de CEM, mais allongent le temps de coupure de la valve hydraulique.
REMARQUE
Respecter la polarité ! Absence de protection contre l'inversion de polarité !
MSD 4-309 C1+R avec une résistance supplémentaire, en série avec la diode de roue
libre. La résistance améliore la répartition de la tension sur la diode et protège la
diode de roue libre contre les surintensités.
MSD 4-309 C1+R pour utilisation avec des distributeurs 2/2 voies à surveillance de la
course selon Sk 7380 b et e et Sk 7380 E et F.
1
)
REMARQUE
Les diodes produisent un allongement du temps de descente de la valve de 2 ... 5 fois et plus, selon la taille de l'électroai-
mant et la constitution de la valve.
2
) Diodes 1 N 4007, tension de crête à l'état bloqué 1000 V, courant nominal 1 A
3
) D
= diode
R
= résistance
Z
= deux diodes Z en série en sens opposé
LED
= diode électroluminescente
ro
= rouge
ve
= vert
ja
= jaune
6/33
Couleur
no
no
Presse-étoupe
2
)
Pg 9
Pg 9
Nombre de pôles
2+PE
2+PE
Câble
# (mm)
6 - 8
6 - 8
1
)
2
) en parallèle avec
D 7163 - 05-2021-1.1
Tension de service
U
max
250 V CC
24 V CC
Température ambiante Remarques,
-40 ... +100 °C
-40 ... +100 °C
MSD 3-209 C1
MSD 4-309 C1+R
© HAWE Hydraulik SE
Courant
l
max
4 A
4 A
garnissage
D
D+R
